CA6140车床用销钉捕获测微计安装支架

　　在普通车床的日常加工精度校验、工位尺寸快速检测环节中，测微计（千分尺）的临时固定与精准定位一直是一线操作师傅容易忽略却直接影响测量效率的细节。这款适配CA6140车床的销钉捕获测微计支架，正是针对车床加工工位旁的测量工装固定需求设计，解决了手持千分尺测量小尺寸销钉、轴类零件时容易晃动、读数偏差的问题。

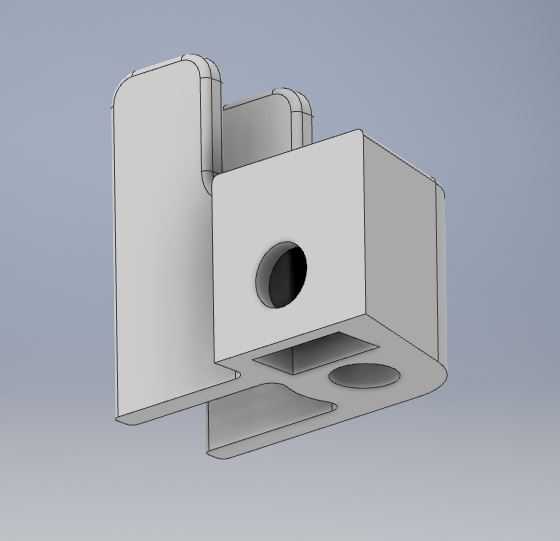

　　从结构设计逻辑来看，支架主体采用一体式块式结构，没有多余的拼接部件，整体刚性足够支撑千分尺测量时的接触压力，不会因为测杆顶紧工件产生形变偏移。上部的双立臂开口结构是核心的销钉捕获定位区，两个立臂的内侧间距经过匹配计算，刚好可以容纳常规直径范围的车床加工销钉类零件进入，开口处做了圆弧过渡处理，既避免零件放入时刮蹭损伤加工面，也能引导销钉快速滑入测量位，不需要反复对位调整。立臂的高度设计参考了常用外径千分尺的测架行程，保证千分尺固定后测杆的伸缩行程完全覆盖销钉的直径测量范围，不会出现测杆伸出到极限还没接触工件的情况。

　　支架底部的安装结构采用了隐藏式的1/4-20螺母滑动槽设计，螺母可以在底部的滑槽内自由调整位置，适配不同安装基面的孔位偏差——不管是固定在车床的刀架旁侧工装位、工作台的辅助测量台，还是临时吸附在带磁座的移动测量架上，都能通过滑动螺母对准安装孔，不需要额外打孔改造安装面。支架背面预留的穿线/过钉孔，是为了在需要反向固定或者加装辅助定位销的时候，让固定螺钉可以从背面穿入锁紧，不会和正面的测量区域产生干涉，这一点在紧凑的车床工位空间里尤其实用，避免了螺钉突出刮蹭工件或者操作工人的手套。

　　从安装边界尺寸来看，支架的整体底面为平整矩形，没有突出的安装耳，占用的安装平面尺寸很小，哪怕是CA6140车床刀架旁狭窄的辅助工装位也能轻松布置，不会和刀架的进给运动、拖板的移动行程产生干涉。双立臂的厚度经过受力校核，在千分尺最大测力下的形变量控制在微米级，完全不会影响测量精度，同时立臂外侧做了倒角处理，没有尖锐的边角，避免操作时磕碰划伤。

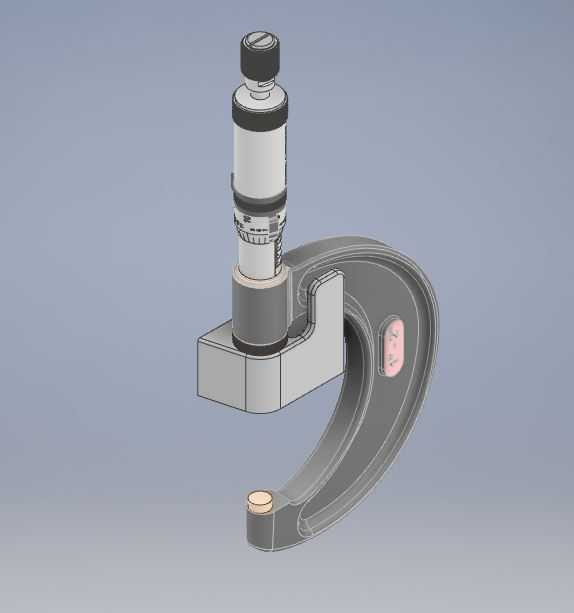

　　实际车间应用场景中，这款支架除了固定千分尺测量车床加工的销钉类零件外，也可以临时固定百分表、杠杆表做小范围的跳动检测，只要调整底部螺母的固定位置，就能快速切换测量姿态。相比通用的磁性表座，这款专用支架的定位重复性更好，每次放入工件的测量位置一致性更高，不需要每次都调整表架的角度和位置，在批量加工销钉、小轴类零件的工序间快速检测环节，能大幅减少测量辅助时间，也降低了手持测量带来的人为读数误差。设计时没有采用复杂的可调结构，就是为了在车间多油污、多铁屑的环境下减少故障点，没有活动缝隙就不会嵌入铁屑影响定位精度，日常维护只需要擦拭表面即可，不需要拆解清理，非常适合车床工位的长期使用。
