CA6140车床用SA1第二部分磁路组件结构

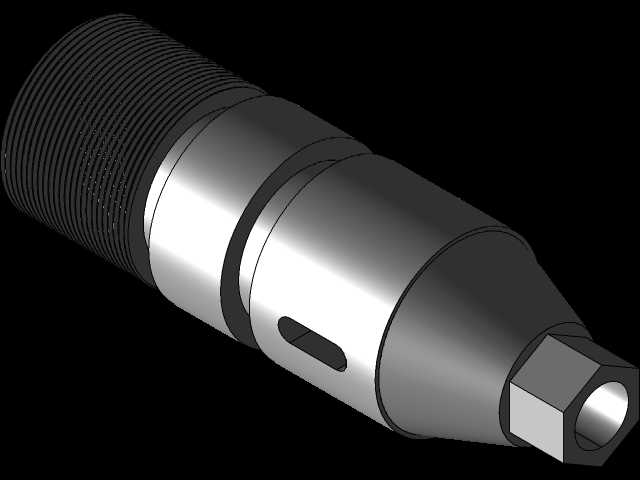

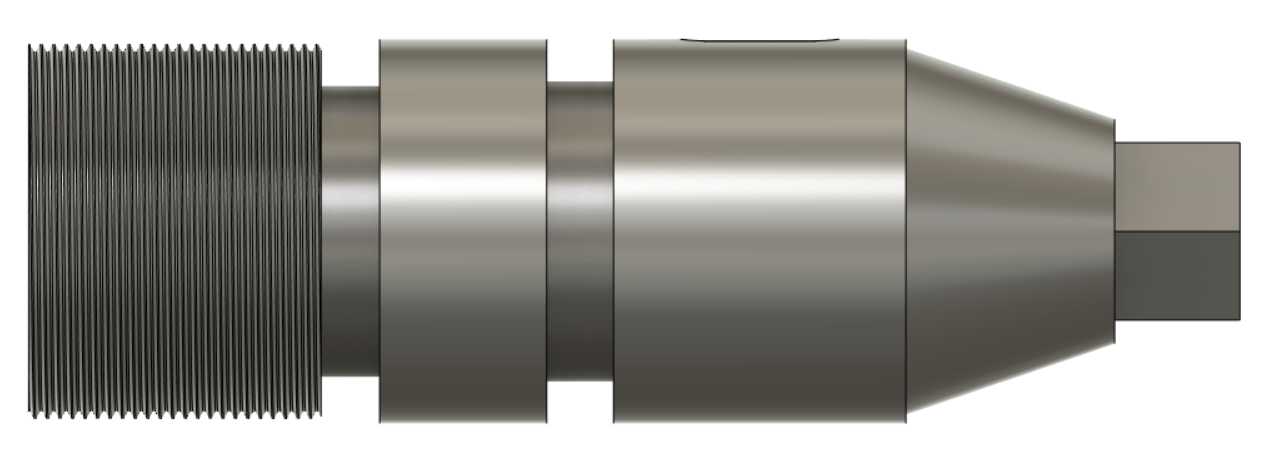

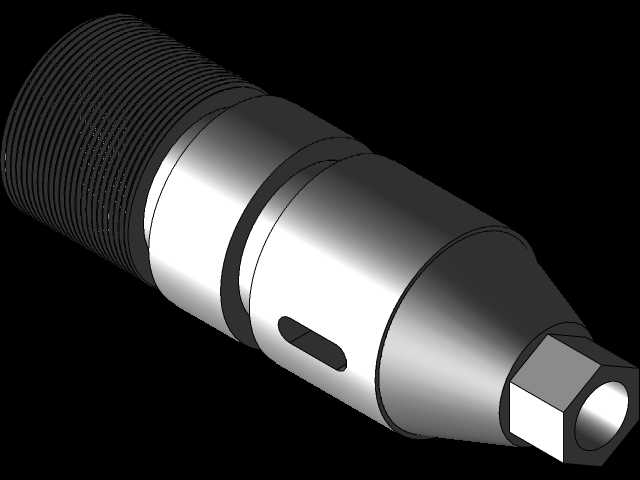

　　在普通卧式车床的进给系统与主轴辅助功能模块中，这类带磁路结构的轴套组件承担着信号采集、位置反馈的核心作用，日常加工场景里，不管是车削外圆时的主轴转速闭环控制，还是螺纹加工时的进给位置同步触发，都需要这类磁路组件配合霍尔传感器完成非接触式的信号传递，相比接触式的行程开关结构，这种集成在旋转轴系上的磁路部件没有机械磨损，长期在车床切削液飞溅、金属粉尘弥漫的工况下也能保持稳定的信号输出，不会因为触点积屑出现信号丢步的问题。从结构设计逻辑来看，这个组件采用阶梯轴套的整体布局，最左侧的细密外螺纹段是用来和主轴端的连接套锁紧配合，螺纹的牙距选用普通公制细牙，既保证足够的连接预紧力，也能在检修拆卸时方便微调组件的轴向安装位置，避免磁环和传感器的感应间隙出现偏差。中间两段等直径的光滑圆柱面是轴承安装位，表面粗糙度控制在Ra0.8以内，和深沟球轴承的内圈采用过渡配合，既保证轴承内圈能随组件同步旋转，也不会因为过盈量太大导致轴承预紧过载发热。右侧的锥段结构是磁钢的安装基座，锥面的锥度选用1:20的自锁锥度，磁钢套在锥面上之后不需要额外的径向顶丝就能靠锥面摩擦力传递扭矩，即便主轴正反转频繁切换、存在冲击载荷的情况下，磁钢也不会出现周向转动错位，保证信号触发的相位始终准确。从安装边界来看，整个组件的轴向总长度控制在120mm以内，最大外圆直径不超过65mm，安装时需要保证组件的回转轴线和主轴轴线的同轴度误差不超过0.02mm，

　　否则旋转过程中磁钢和传感器的间隙会出现周期性波动，轻则导致信号输出幅值不稳定，重则会出现磁钢剐蹭传感器探头的故障。组件最右端的方形凸台是装配工艺基准，安装锁紧螺纹段的时候可以用扳手卡住这个方形凸台施加扭矩，避免整个组件跟着扳手转动导致轴承位磕碰。在实际的车床改造场景中，很多老旧CA6140车床加装主轴编码器反馈系统的时候，都会用到这类结构的磁路组件，不需要对原有主轴箱体做大规模的改造，只需要在主轴端盖位置预留对应的传感器安装孔，把这个组件锁紧在主轴伸出端就能完成磁路部分的装配，相比整套更换编码器连接轴系的方案，这种结构的零件加工难度低，普通车削加工就能完成所有外形尺寸的加工，不需要复杂的五轴工序，后期维护的时候如果磁钢退磁，

　　只需要拆下锥段的磁钢更换即可，不需要拆卸整个轴套组件，大幅降低了设备停机维护的时间。设计过程中特意把磁钢安装位放在远离左侧螺纹连接段的位置，避免螺纹锁紧时的应力传导到磁钢安装位导致锥面变形，同时中间的轴承安装位预留了足够的润滑脂存储间隙，轴承运转过程中溢出的润滑脂不会流到右侧的磁钢表面，避免金属粉尘混合润滑脂附着在磁钢上影响磁场分布。另外，组件的所有外露金属表面都做了发黑处理，能抵御车床加工过程中切削液的腐蚀，不会因为长期受潮出现锈层卡滞轴承的问题。在实际选型匹配的时候，需要注意左侧螺纹段的旋向要和主轴的旋转方向匹配，避免主轴正转时螺纹连接出现松脱，通常情况下和主轴同步旋转的连接件都采用反向锁紧的螺纹旋合设计，

　　不过这个组件因为有锥面的摩擦力辅助防松，即使用普通右旋螺纹，配合端面的止动垫圈也能满足防松要求。从功能特性上来说，这个磁路组件本身不承担切削扭矩的传递，只做位置信号的触发载体，所以零件的材质选用45号钢调制处理即可，不需要使用高强度的合金结构钢，既能保证足够的刚性避免高速旋转时出现挠曲变形，也能控制零件的加工成本。在三维建模过程中，需要重点注意螺纹段的牙型收尾尺寸、轴承位的倒角尺寸、锥段的接触面积比例，这些细节如果建模时忽略，实际加工装配的时候就会出现螺纹锁不到位、轴承装不到位、磁钢配合松动的问题，比如轴承位的倒角如果做的太小，轴承压装的时候就会出现倒角处的毛刺刮伤轴承内圈的配合面，导致轴承运转时出现异响；锥段的接触面积如果达不到80%以上，磁钢装配后就会出现偏心，旋转时的磁场圆周分布不均匀，最终导致传感器输出的信号波形失真，影响车床螺纹加工的螺距精度。
