Reely1:8比例卷式过热器底盘固定支架

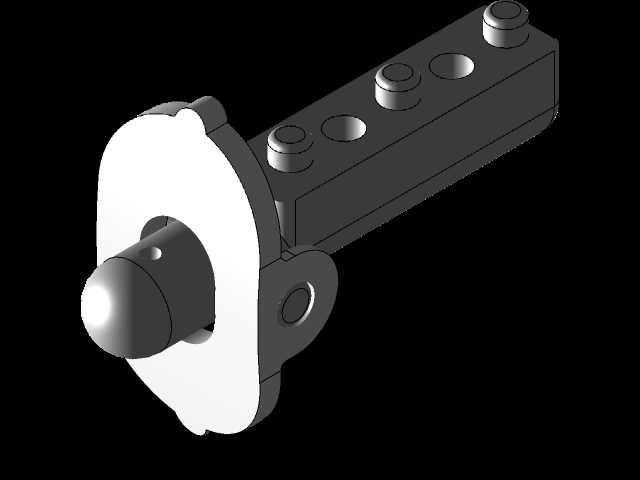

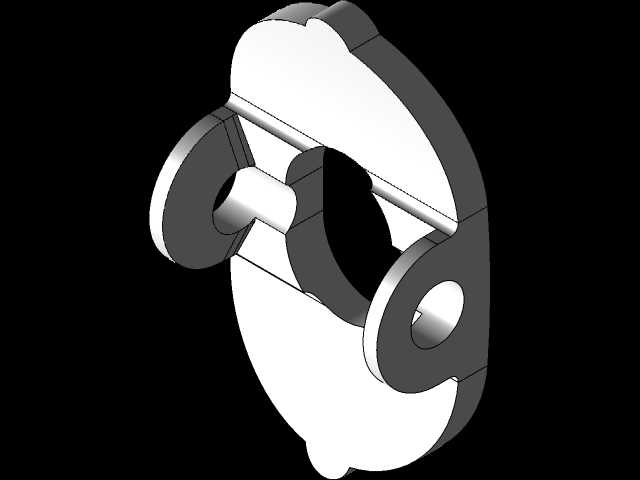

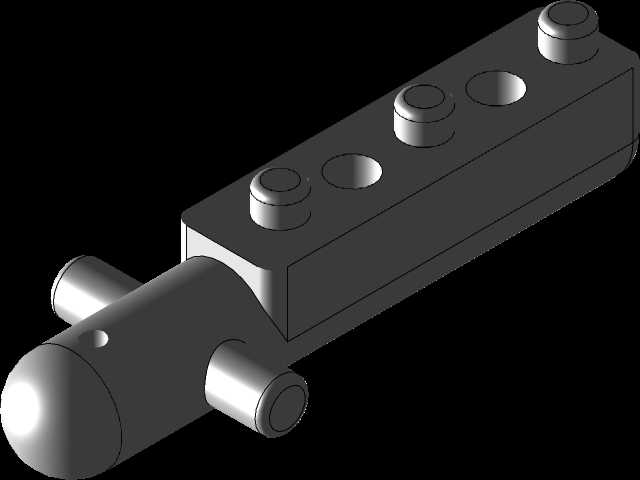

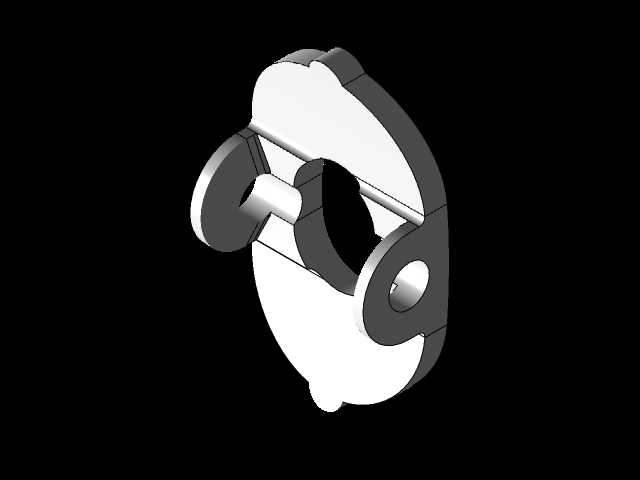

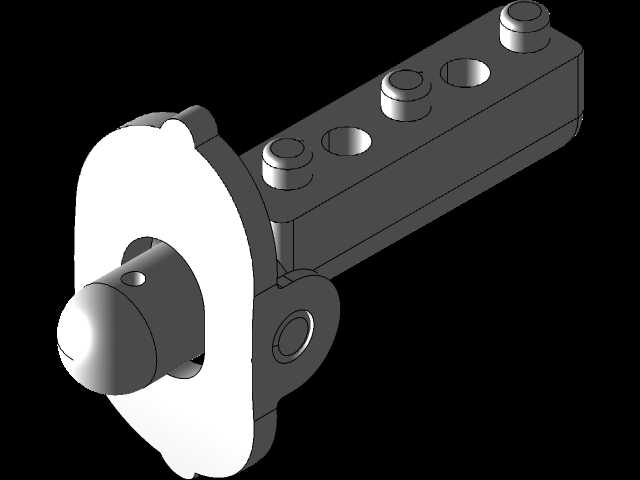

　　这款适配Reely 1:8比例卷式过热器的底盘固定支架，核心应用场景是RC模型车的动力系统改装与损坏替换，日常使用中，模型车在越野、竞速等复杂工况下行驶时，过热器作为动力系统温控调节的核心部件，需要稳定的固定结构来抵消行驶过程中产生的持续振动、过坎冲击以及转向时的侧向拉扯力，避免部件移位导致的管路干涉、温控失效问题。从功能特性来看，支架主体采用长条形块状承载结构，一端设置带圆弧过渡的筒状连接端，侧面伸出两个同轴圆柱定位销，用于和底盘预设的安装孔位实现快速插接定位，不需要额外设计复杂的快拆结构，依靠圆柱销与安装孔的过盈配合就能实现初步固定，后续可根据使用需求在定位销端面涂抹少量粘接剂提升连接强度，适配3D打印制作的工艺特性，

　　不需要额外添加支撑结构就能完成打印，降低制作门槛。支架顶面设置三个等距排布的凸台柱，凸台柱之间预留两个圆形沉孔，凸台柱用于和过热器本体底部的定位槽卡合，沉孔则用于穿设固定螺丝或者容纳过热器底部的凸起定位点，安装时不需要反复对位，将过热器底部对准凸台柱放下就能完成定位，沉孔的深度经过测算，刚好能容纳M2规格螺丝的头部，安装后螺丝端面不会突出支架表面，避免和底盘其他运动部件产生刮擦。设计思路上完全围绕替换场景展开，原厂支架多采用注塑工艺制作，在低温环境或者剧烈冲击下容易出现连接柱断裂的问题，这款支架在结构上做了针对性优化，将圆柱定位销与主体的连接位置做了R2的圆角过渡，消除应力集中点，避免受力时从根部断裂，

　　同时筒状连接端的壁厚做了均匀化处理，整体壁厚控制在2mm，既保证3D打印时不会出现壁厚不均导致的翘曲变形，也能在轻量化的前提下满足结构强度要求，整体重量控制在5g以内，不会给1:8比例的模型车增加额外的负重负担。外形尺寸与安装边界方面，支架主体总长度为42mm，主体宽度为12mm，不含凸台的主体高度为8mm，顶面凸台突出主体表面3mm，侧面定位销的直径为4mm，伸出长度为6mm，两个定位销的中心距为18mm，筒状连接端的外径为10mm，伸出主体端面的长度为12mm，所有尺寸都严格匹配原厂安装位的边界要求，安装后不会超出底盘侧面的轮廓，也不会和转向拉杆、避震器等活动部件产生运动干涉，顶面的沉孔中心距与过热器底部的安装孔位完全对齐，

　　不需要对原厂过热器或者底盘做任何打孔、切削修改就能直接安装替换。实际使用中，这款支架除了适配损坏替换的需求，也能用于自制3D打印RC模型车的过热器安装固定，结构上没有冗余的装饰性设计，所有结构都服务于定位、固定、抗冲击的核心功能，圆弧过渡的位置除了消除应力集中，也能避免安装时尖锐边角划伤线路或者操作人员的手部，侧面的定位销设计同时承担了定位与抗剪切的作用，在车辆受到侧向撞击时，定位销能将冲击力传导到底盘的安装梁上，避免支架主体直接受力断裂，顶面的凸台结构除了定位，还能在过热器与支架之间留出0.5mm的间隙，方便走线或者容纳少量的粘接剂溢出，不会因为间隙过小导致过热器安装不到位。
