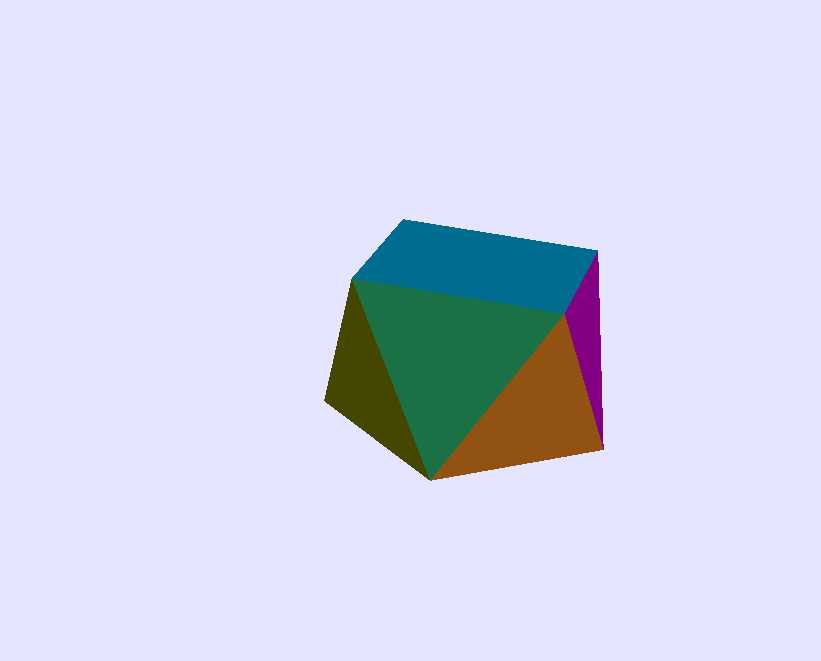

半正多面体结构方形反棱镜几何构件

　　在光学检测、光路转折以及精密测量设备的光路搭建场景中，方形反棱镜是实现光路90度转折、像面旋转校正的核心光学结构件，这类半正多面体结构的棱镜，相比普通直角棱镜拥有更稳定的光路折转性能，在多光轴并行的检测设备里，能有效压缩光路排布空间，减少光学元件的装夹数量，降低整体装调的累计误差。从结构设计逻辑来看，该方形反棱镜采用半正多面体的几何构型，所有相邻棱边的夹角经过严格的几何推导，保证入射面与出射面的平面度公差控制在微米级，各个反射面的角度偏差不会引入额外的光路像差，在实际装配过程中，不需要额外增加角度补偿垫片，就能直接卡入预设的安装槽位，适配常规光学调整架的装夹尺寸边界。

　　从外形尺寸与安装适配性来看，该反棱镜的入射端面为标准正方形，边长尺寸适配主流1英寸光学调整架的装夹范围，整体多面体的外接圆直径控制在32毫米以内，不会和周边的分光镜、聚焦透镜组产生结构干涉，各个反射面的棱边做了0.1毫米的倒角处理，避免装配过程中棱边崩边损坏镀膜层，同时也能减少安装时的应力集中，防止棱镜受夹紧力产生内应力导致的双折射效应，影响光路传输的偏振态稳定性。

　　在实际设备应用中，这类方形反棱镜常被集成在机器视觉检测设备的内部光路中，当检测工位需要从垂直方向采集水平放置工件的表面图像时，通过该棱镜的光路转折，能将水平方向的物方光线折转90度进入垂直安装的工业相机靶面，相比采用平面反射镜的方案，反棱镜的结构刚性更好，长期在设备振动工况下不会出现反射面角度偏移，不需要定期做光路校准，能大幅降低设备的后期维护频次。在激光打标设备的光路系统里，该结构的反棱镜也可用于多工位的光路切换，通过旋转棱镜的安装角度，能将单路激光输出切换到不同的加工工位，配合步进电机的旋转驱动，可实现工位切换的毫秒级响应，且棱镜的多面反射结构能保证每个工位的激光入射角度一致，不会出现不同工位打标深度不均的问题。

　　设计这类半正多面体结构的棱镜时，首先要保证各个反射面的平面度与角度公差，建模过程中需要先通过几何公式推导所有顶点的空间坐标，再通过曲面缝合生成实体，避免出现曲面缝隙导致的模型错误，每个面的法向量需要和理论光路方向做对齐校验，确保光线入射到反射面时的入射角满足全反射条件，减少镀膜层的反射损耗。在安装边界的设计上，棱镜的底座定位面设计为平面结构，可直接贴合光学调整架的安装基准面，侧面预留的装夹接触面宽度为3毫米，能满足常规压片式装夹的受力需求，不会因为装夹力过大导致棱镜变形，同时整体重量控制在20克以内，对调整架的负载压力极小，可适配高精度压电调整架的负载要求，满足纳米级光路调整的使用场景。

　　在教学演示与几何结构验证场景中，这类半正多面体的方形反棱镜也可作为几何光学的教学演示模型，帮助学习者理解多面体的空间结构与光路反射原理，通过实体模型的直观展示，能更清晰地展现光线在棱镜内部的全反射路径，理解反棱镜实现像面旋转的几何原理，相比平面示意图的教学方式，实体结构的模型能让学习者更快掌握空间光路的排布逻辑，减少抽象理解的难度。在3D打印的结构验证环节，也可通过该模型的几何参数打印出等比例的结构样件，提前验证安装槽位的适配性，检查棱镜与周边结构件的干涉情况，避免光学元件加工完成后出现装配不匹配的问题，减少光学加工的试错成本。
