轻量化镂空结构3D打印保持架

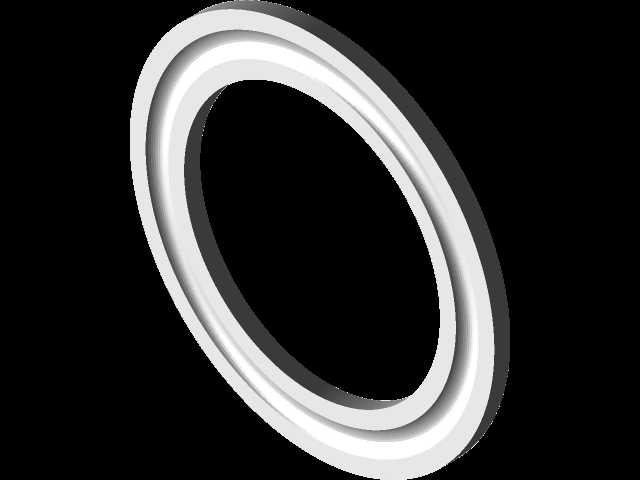

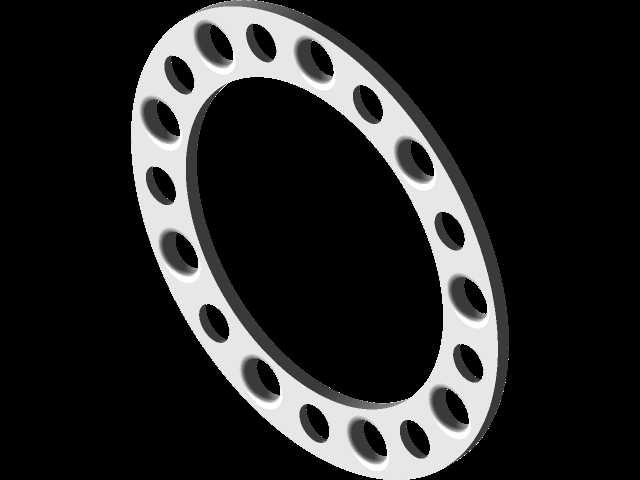

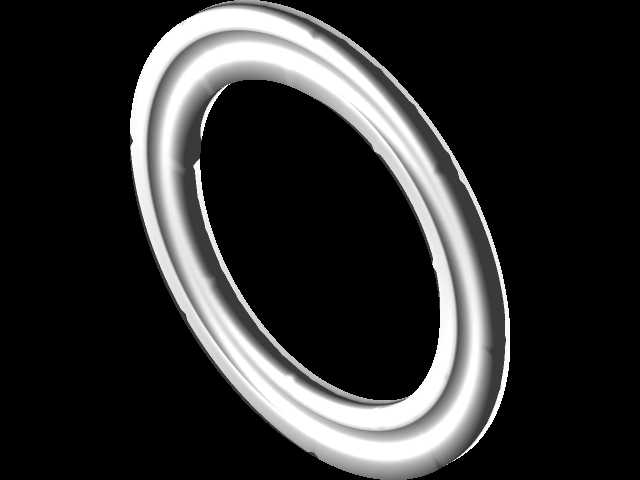

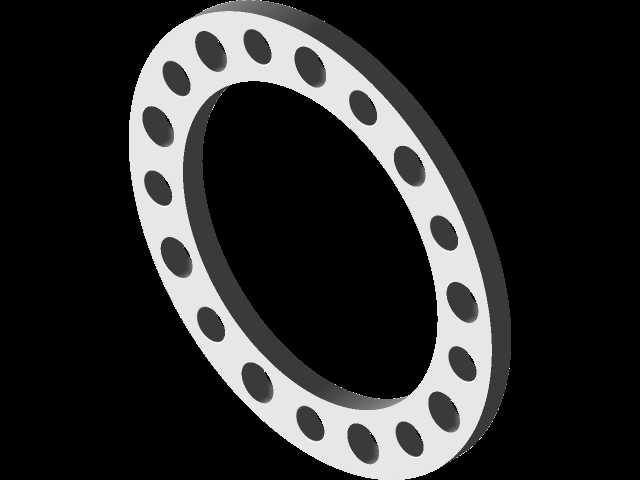

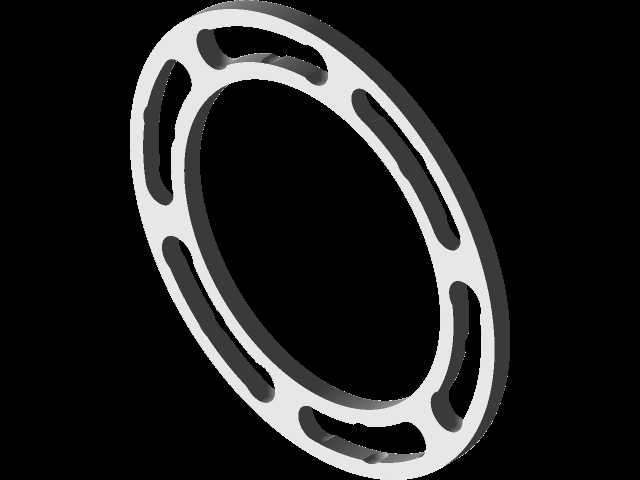

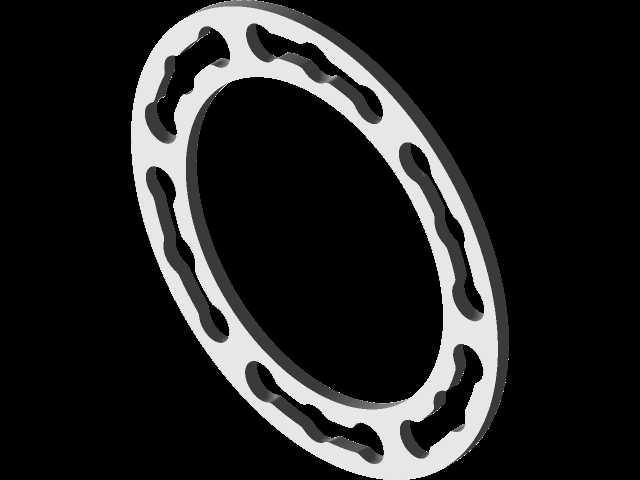

　　在回转支承、小型精密传动机构的原型验证阶段，保持架作为轴承内部约束滚动体位置、引导滚动体均匀承载的核心零件，其结构合理性直接决定整套轴承的运转平顺性与疲劳寿命。常规机加工保持架多采用实体铜、钢或尼龙材质车铣成型，受加工工艺限制，很难在保证结构强度的前提下做极致的轻量化镂空设计，而3D打印工艺的成型自由度，刚好可以突破传统切削加工的结构限制，实现更优的材料分布与减重效果。这款保持架采用环形对称布局，整体为薄壁环形结构，周向均匀分布8处长圆弧形镂空槽，槽体走向与滚动体公转轨迹完全匹配，每一处镂空槽的侧壁都做了等壁厚处理，避免打印过程中出现应力集中导致的翘曲变形，同时槽边的圆弧过渡可以减少滚动体运转过程中的剐蹭阻力。从安装边界来看，

　　保持架的内外径尺寸公差预留了0.1mm的装配间隙，适配对应尺寸的深沟球轴承装配需求，轴向厚度比配套轴承的内外圈厚度小0.2mm，确保装配后保持架不会突出轴承端面，避免和端盖、密封件产生运动干涉。设计过程中优先考虑了3D打印的成型特性，所有悬空结构的倾斜角度都大于45度，打印时无需额外添加支撑结构，既减少了后处理的打磨工作量，也避免了支撑拆除后留下的表面缺陷影响滚动体的滑动顺畅度。镂空结构的设计并非单纯为了减重，每一处槽位的宽度都经过受力校核，确保保持架在承受滚动体冲击载荷时，筋位的形变率控制在0.05mm以内，不会因为结构过软导致滚动体出现卡滞、偏斜的问题。在实际应用场景中，这类3D打印保持架多用于非标定制轴承的快速原型验证，

　　不需要开模即可快速完成不同槽位数量、不同壁厚参数的结构迭代，相比传统机加工方式，能把单批次样件的制作周期压缩到原来的三分之一，尤其适合小批量定制的传动设备、桌面级3D打印机回转部件、小型机器人关节轴承的研发测试环节。结构设计上还特意在保持架的内外圆周面做了微小的倒角处理，避免打印过程中边缘出现层纹凸起，装配时可以顺畅滑入轴承内外圈的滚道之间，不需要额外修配。筋位的厚度根据受力分布做了差异化设计，靠近滚动体接触位置的筋位厚度比非接触区域厚0.3mm，在不增加整体重量的前提下提升了接触位置的耐磨性能，即使采用PLA、PETG等常规3D打印材料制作，也能满足原型测试阶段的运转寿命要求。对于结构设计从业者来说，

　　这类保持架的建模逻辑可以直接复用在不同尺寸的轴承保持架设计中，只需要调整内外径参数、镂空槽的数量与弧度，就能快速生成适配不同型号轴承的保持架模型，不需要从零开始绘制草图，大幅提升非标传动部件的设计效率。在设备实际运转过程中，镂空结构还能留存少量润滑脂，在轴承初期运转阶段形成持续的润滑膜，减少干磨导致的零件损耗，这也是传统实体保持架不具备的附加优势。需要注意的是，这类3D打印保持架目前仅适用于原型验证与低载荷、低转速的应用场景，若要用于量产工况，还需要根据实际载荷情况调整壁厚参数，更换强度更高的打印材料并做对应的后处理强化。
