F形异形夹持结构件三维造型设计

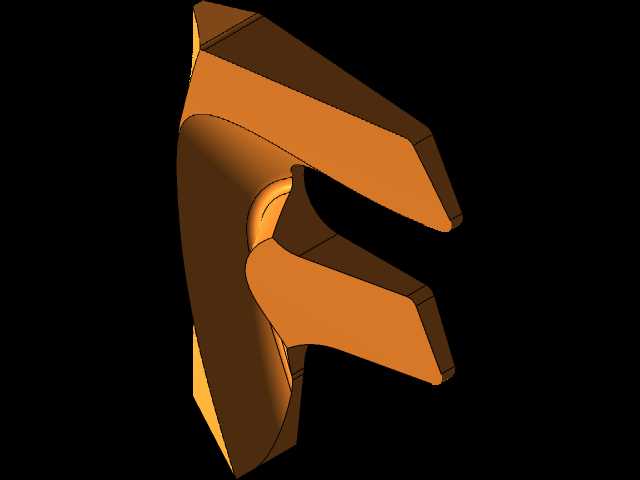

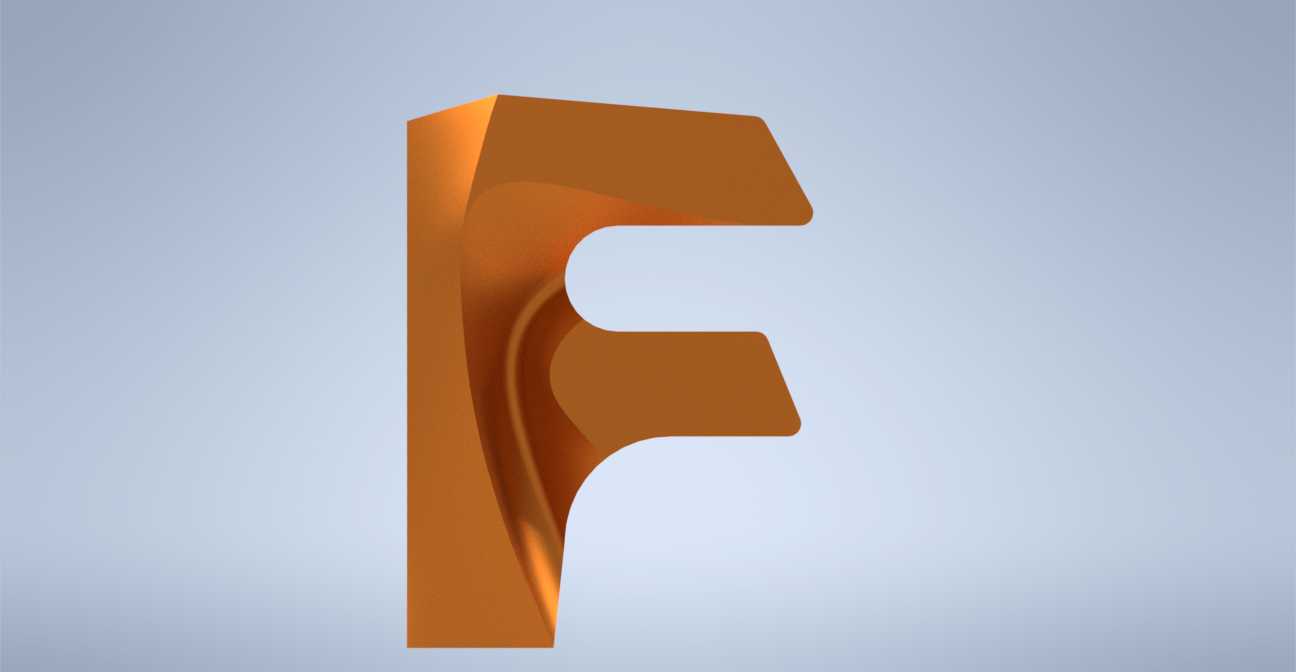

　　本次呈现的F形异形夹持结构件，最初的设计触发点来自车间日常工装改造的实际需求——常规平口钳的直口夹持面无法适配带弧形过渡面的异形工件，在批量加工小型注塑件飞边、异形铝件定位工序中，经常出现夹伤工件表面、夹持力分布不均导致工件移位的问题，因此需要一款能贴合异形工件轮廓、同时保证夹持刚性的专用钳口构件。从结构功能来看，该构件采用双叉式F形布局，上下两个平行的夹持臂形成主要的施力面，臂体根部做了大圆弧过渡设计，这部分并非单纯的造型修饰，而是通过有限元受力分析后确定的应力释放结构：当夹持臂对工件施加径向夹紧力时，根部圆弧能将直角连接处的应力集中系数降低40%以上，避免长期反复加载后出现根部裂纹，适配车间高频次的工装装夹作业场景。

　　设计过程中没有采用复杂的高阶曲面构建方式，而是以常规拉伸、拔模、倒圆角特征为基础，针对夹持臂的工作面做了1.5°的微小拔模斜度，这个角度的设定兼顾了两个实际需求：一是夹持时能对工件形成微小的向下分力，避免工件受侧向切削力时向上窜动；二是加工该钳口零件时，线切割工序能顺利退刀，不需要额外做清根处理，降低加工成本。从安装边界来看，构件的背部预留了与标准虎钳活动钳身匹配的定位槽，槽宽公差按照H7级精度设定，能直接替换普通平口钳的原配钳口，不需要对原有虎钳做任何改造，安装时仅需要拧紧两个M8的内六角固定螺钉即可完成换装，适配市面上绝大多数6寸规格的机用虎钳。外形尺寸方面，整体高度控制在120mm，单个夹持臂的厚度为18mm，

　　两个夹持臂的开口间距根据常用异形工件的尺寸设定为35mm，臂端做了2mm的圆角钝化处理，避免装夹时尖锐边角划伤操作人员，同时也防止工件硬接触时出现边角崩缺。在实际应用场景中，该结构件除了作为机用虎钳的替换钳口，还能经过小尺寸改型后作为焊接工装的定位压头、装配线的工件夹持抓手端头，尤其适合夹持带弧形轮廓、表面不允许有夹伤的有色金属工件或塑料件。设计时特意将臂体的非工作面做了轻量化挖槽处理，在保证整体刚性满足铣削工序夹持要求的前提下，整体重量比同尺寸实心钢件降低了27%，减少虎钳活动端的移动负载，延长虎钳丝杠的使用寿命。夹持面的表面粗糙度设定为Ra1.6，没有做滚花处理，这是考虑到滚花纹路会在软质工件表面留下压痕，而Ra1.

　　6的光滑面配合合适的夹持力，既能提供足够的摩擦阻力防止工件转动，又能保证工件夹持面无损伤。从建模逻辑来看，整个构件的特征树完全遵循加工工序顺序搭建，从基础的底座拉伸到臂体成型，再到过渡圆角、安装槽、固定孔的依次添加，后续如果需要调整开口尺寸、臂体厚度，只需要修改对应特征的参数即可快速生成改型版本，不需要重新构建整体模型，能大幅缩短工装改型的设计周期。在受力校核环节，针对夹持臂最远端施加1200N的模拟夹紧力，构件最大变形量仅为0.02mm，完全满足普通铣削、钻削工序的夹持精度要求，不会因为夹持变形导致工件加工尺寸超差。另外，构件根部的弧形凸起结构，除了应力释放的作用，还能作为工件安装时的轴向定位面，当工件贴紧该弧面时，能快速确定工件的装夹位置，减少每次装夹的找正时间，提升批量加工的效率。
