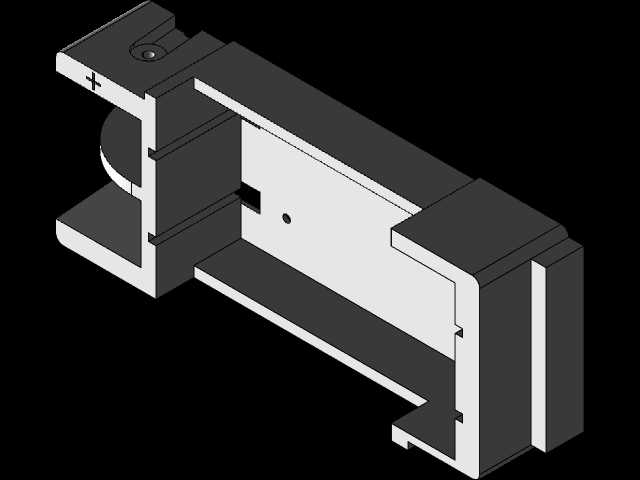

ContamatFHT111G设备用18650锂电池适配固定座

　　在工业现场的老旧检测设备、手持测量仪器的供电改造场景中，不少早年投产的Contamat FHT 111G类设备原本采用内置专用电池组设计，随着原厂配件停产，设备供电续能成为一线运维人员常遇到的棘手问题，这款适配结构正是针对这类场景开发的18650锂电池安装载体，解决通用规格锂电在特定设备舱内的固定、极性对位、防呆安装的实际需求。从实际使用场景来看，这类适配结构多应用在设备原位改造场景，不需要改动原有设备的机身壳体结构，也不需要重新设计设备的供电触点位置，只需要替换原有电池舱内的老化电池架，即可将通用18650锂离子电池装入原有设备供电位，大幅降低老旧设备的供电改造成本，尤其适合车间现场的设备快速维修改装，

　　不需要复杂的机加工工序就能完成供电系统的替换。从功能特性上看，这款适配结构采用了单侧极性防呆设计，在电池装入端的对应位置设置了极性标识凸台，正极接触位预留了弹性触点的安装空间，负极侧设计了限位挡边，避免电池装反导致的供电电路反接风险；结构整体采用卡槽式限位设计，电池装入后不会在设备晃动、移动过程中出现松脱移位，接触可靠性能够满足工业现场手持设备、移动检测设备的振动工况使用要求。设计思路上，这款结构完全贴合原有设备电池舱的内部轮廓做适配，整体外形采用与原电池舱一致的长条形布局，两侧的凸台结构刚好卡入原有电池架的安装卡槽，不需要额外打胶或者螺丝固定就能完成定位，安装时只需要将适配座顺着原有舱位的导向槽推入即可到位，

　　降低现场改装的操作难度；结构壁厚根据18650电池的外径做了适配预留，电池装入后的径向间隙控制在0.2mm以内，既不会因为间隙过小导致电池装入卡滞，也不会因为间隙过大出现电池晃动的问题，接触弹片的安装位预留了标准18650电池弹片的安装尺寸，用户可以直接采购通用规格的电池接触片装配，不需要单独定制接触配件。从安装边界尺寸来看，这款适配结构的整体长度刚好匹配原设备电池舱的内部深度，两端的限位凸台高度与原电池架的定位凸台尺寸完全一致，装入后不会突出电池舱平面，不会影响设备原有电池盖的闭合；结构的宽度方向贴合电池舱的内侧壁，装入后不会出现横向窜动，电池装入后，正极触点的位置刚好对准设备原有供电正极接触点，

　　负极接触位与设备负极弹片的位置完全重合，不需要调整原有设备的触点位置就能实现可靠导通。结构上还预留了走线槽位，如果用户需要加装电池保护板，也可以在适配座的空余位置布置保护板电路，走线顺着预留的槽位引出，不会出现导线被电池挤压破损的问题；整体结构没有尖锐的棱角，所有安装导向边都做了倒角处理，安装时不会划伤操作人员的手部，也不会刮破电池的外层绝缘皮，避免绝缘破损导致的短路风险。在实际选型使用时，只需要确认原有设备的电池舱内部尺寸与该适配座的安装边界匹配，就可以直接替换原有老化的电池架，装入标准18650锂离子电池即可恢复设备的供电能力，相比定制专用电池组的方案，这种适配结构的使用成本更低，通用18650电池的采购渠道广泛，后期更换电池也更加方便，尤其适合工业现场多台同型号设备的批量供电改造，能够有效延长老旧设备的使用寿命，减少因为配件停产导致的设备闲置浪费。
