CA6140机床多孔调节扇形铰接臂结构

项目分类:机床 发布时间:2024-03-14 ID:743625
  • CA6140机床多孔调节扇形铰接臂结构

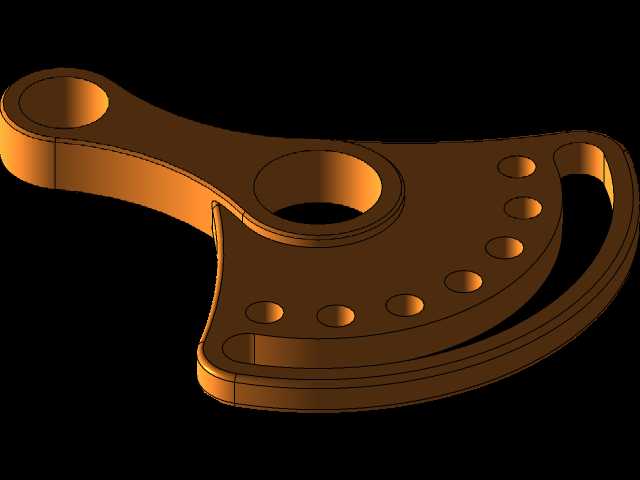

  该构件属于CA6140普通车床进给操纵机构的核心铰接传动件,日常在车床进给箱与溜板箱的联动调节环节承担力矩传递与档位定位功能,实际作业中,操作人员扳动进给箱外部操纵手柄时,该构件会绕中部主安装孔做定轴摆动,通过臂身不同位置的铰接孔联动拨叉、拉杆等下游构件,完成进给量档位切换、光杠丝杠传动切换、纵横进给方向切换的动作传递,是车床进给操纵系统中把手柄的摆动输入转化为多档位直线/旋转输出的关键中间件。从结构设计逻辑来看,构件整体采用扇形臂身布局,中部的大直径通孔是核心安装基准,装配时会穿过固定销轴,作为整个构件摆动的旋转中心,孔壁做了加厚处理,避免长期摆动磨损后出现间隙旷量,保证档位切换的定位精度;臂身左端延伸出的单耳结构带独立铰接孔,

  用于连接操纵手柄侧的输入拉杆,这个位置的受力方向始终沿臂身切线方向,设计时特意收窄了臂身宽度,在保证抗弯强度的前提下减少了不必要的材料冗余,降低构件自身转动惯量,让手柄扳动时的手感更轻盈,不会出现迟滞感。扇形弧边上均匀排布的多组小孔是档位定位孔,每个孔对应一个固定的进给档位,装配时定位钢珠在弹簧预紧力作用下卡入对应孔位,就能实现档位的锁止,避免机床运行过程中受振动影响出现档位自行滑脱的问题;这些定位孔的孔位公差控制在±0.02mm范围内,孔间距严格匹配CA6140车床进给箱的档位行程参数,保证每个档位切换时拨叉的移动距离刚好对应齿轮的完全啮合位置,不会出现打齿、啮合不到位的故障。构件右端的弧形开槽结构是行程限位结构,

  摆动过程中槽内会穿入固定限位销,把构件的总摆动角度限制在设计行程范围内,避免操作人员扳动手柄时用力过大导致超程,损坏内部的拨叉或齿轮构件。从安装边界来看,构件中部主安装孔的孔径与CA6140车床进给箱内的固定销轴直径采用H7/h6间隙配合,装配后既能保证灵活转动,又不会出现径向窜动;左端铰接孔的连接销轴线与主安装孔轴线的平行度公差控制在0.01mm/100mm范围内,避免拉杆传动时出现卡滞;扇形弧边的定位孔中心与主安装孔中心的距离一致性误差不超过0.015mm,保证每个档位的定位手感一致,不会出现某一档位卡滞、某一档位锁止不牢的问题。整个构件的厚度方向尺寸匹配进给箱内部的安装空腔间隙,装配后与两侧箱壁的间隙控制在0.5-1mm之间,

  既不会因为间隙过小出现转动摩擦,也不会因为间隙过大产生轴向窜动。实际应用中,这类铰接调节件长期在有润滑油飞溅的箱体内工作,表面做了氧化处理,具备一定的防锈耐磨性能,日常维护时只需要在每次车床保养时检查铰接孔的磨损量、定位孔的钢珠配合间隙,当孔位磨损量超过0.1mm时及时更换,就能避免进给档位失灵的故障。不同于普通的直臂连杆,扇形结构的设计让构件在有限的摆动角度内可以布置更多的定位点位,满足CA6140车床多档位进给调节的需求,同时扇形的轮廓也让臂身的应力分布更均匀,长期承受交变扳动力矩时不会在根部出现应力断裂的问题,构件的所有棱边都做了R1-R2的圆角过渡,避免热处理和受力时出现应力集中,提升构件的疲劳寿命。
