1比6比例缩比灭火器结构展示模型

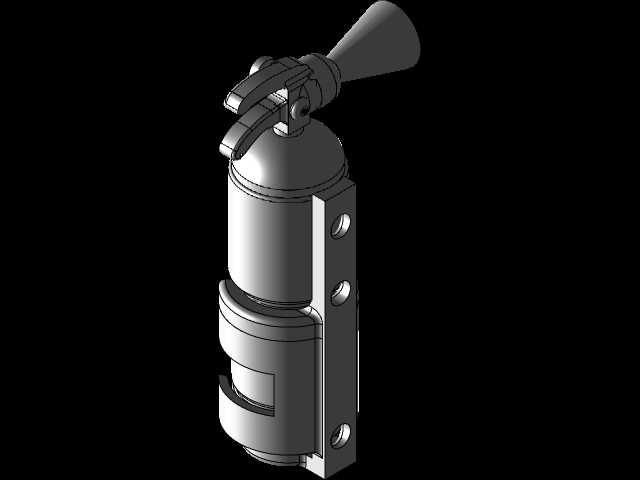

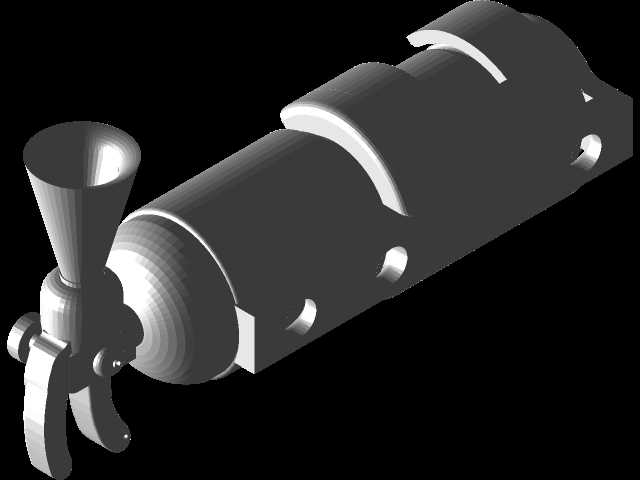

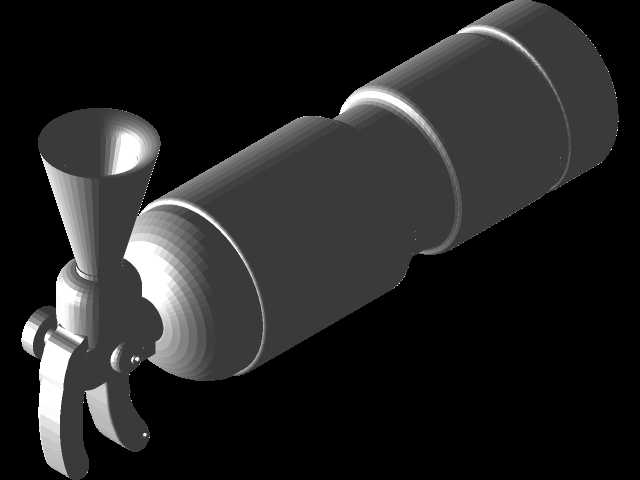

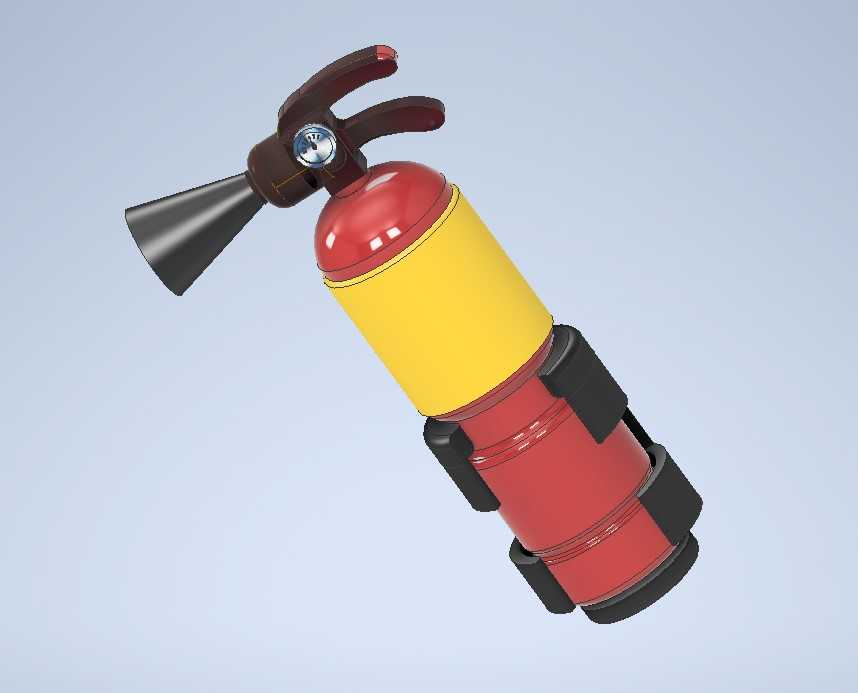

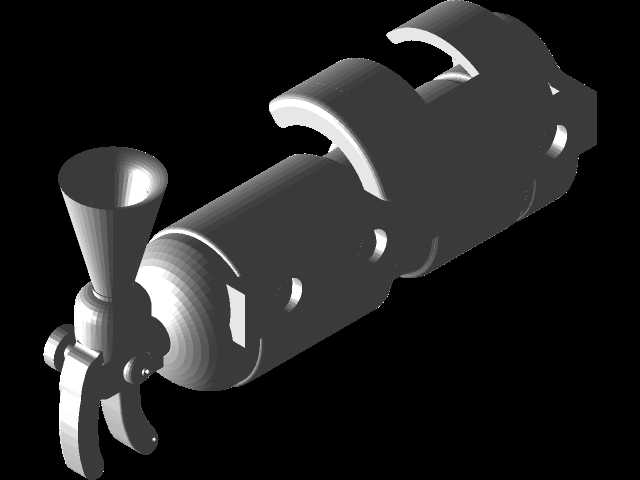

　　该缩比模型还原了手提式干粉灭火器的核心操作端结构，重点复现了启闭阀、压把、喷管连接座与筒体端部的装配关系，可用于消防装备科普展示、结构教学演示以及文创周边的结构参考场景。从实际功能逻辑来看，真实灭火器的核心控制单元集中在头部阀组区域，模型按照1:6的缩放比例还原了各部件的相对位置与运动配合关系：压把采用杠杆式结构设计，按压时通过阀杆内部的弹簧压缩行程打开密封通路，松开后弹簧复位自动切断灭火剂输出通道，模型上保留了压把与阀体的铰接销轴结构，可直观展示杠杆施力的传动路径。喷口位置采用锥形导流结构设计，对应真实产品的灭火剂喷射导流段，该结构的锥角参数直接影响灭火剂的喷射覆盖范围与射程，缩比模型中保留了锥面的过渡弧度，

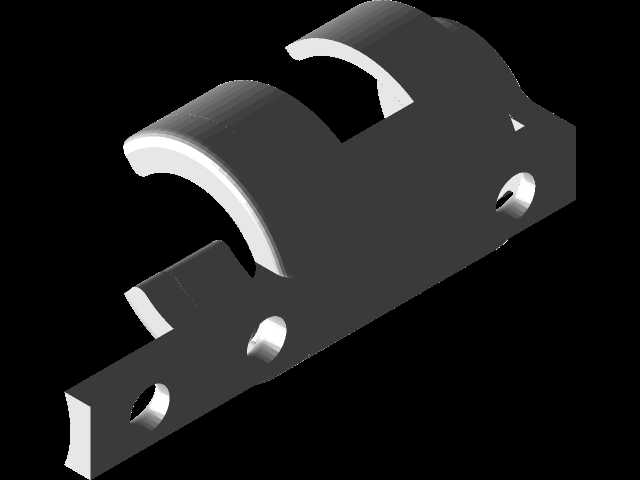

　　能够直观体现导流结构的外形特征。筒体端部的连接结构采用卡箍式快装形式，模型上还原了卡箍的弧形卡槽与定位凸台结构，对应真实产品中阀座与筒体的密封装配形式，该结构在实际使用中需满足1.2MPa以上的工作压力密封要求，卡箍的咬合深度与接触面弧度是保证密封可靠性的核心设计点。设计过程中优先保证各运动部件的干涉检查，压把在全行程按压过程中与阀体、保险销座的间隙控制在缩比后的0.3mm以上，避免装配后出现卡滞问题；阀体表面的定位凸台与加强筋结构完全按照真实产品的布局还原，这些筋位在实际产品中用于提升阀组的抗冲击性能，避免跌落或碰撞时出现阀体开裂。从安装边界来看，该缩比模型的整体长度控制在120mm左右，最大外径为35mm，

　　各部件的装配公差按照缩比后的IT7级精度控制，铰接孔与销轴的配合采用间隙配合，保证手动操作时的顺畅度；保险销的插孔位置与压把的锁止槽完全对齐，还原了真实产品中保险销插入后锁定压把、防止误触的功能逻辑。模型的表面处理参考了真实灭火器的金属冲压与机加工质感，阀体部分的圆弧过渡与棱角倒角均按照真实加工工艺还原，没有出现违背工艺常识的尖锐棱角或不合理壁厚，比如压把的握持部位采用圆弧收边，对应真实产品的冲压折弯工艺，避免应力集中。在结构细节上，模型还还原了阀体侧面的压力表安装座凸台，虽然缩比后未做压力表的精细结构，但保留了安装位的凸台特征，能够对应真实产品中压力监测部件的装配位置，方便后续拓展模型细节。喷管连接部位的外螺纹结构做了简化示意，

　　保留了螺纹段的直径与长度比例，可直观展示喷管与阀体的连接形式。这类缩比结构模型在教学场景中可拆解展示灭火器的内部工作逻辑，帮助参训人员快速理解阀组的启闭原理，避免真实器材拆解带来的灭火剂泄漏、压力释放风险；在文创开发场景中，可作为消防主题摆件的结构基础，通过调整表面涂装实现不同的展示效果；在结构设计练习场景中，可作为杠杆式阀组、密封连接结构的建模参考，帮助初学者理解小型压力容器端部控制组件的布局思路。建模过程中对各部件的壁厚做了等比例缩放，保证缩比后的模型不会出现壁厚过薄导致的3D打印失败问题，所有相邻部件的配合面均预留了缩比后的装配间隙，比如卡箍与筒体端部的配合间隙控制在0.2mm，既保证装配后的贴合度，又不会出现过盈装配导致的组装困难。
