机床加工用L型带销孔铰接支撑座结构

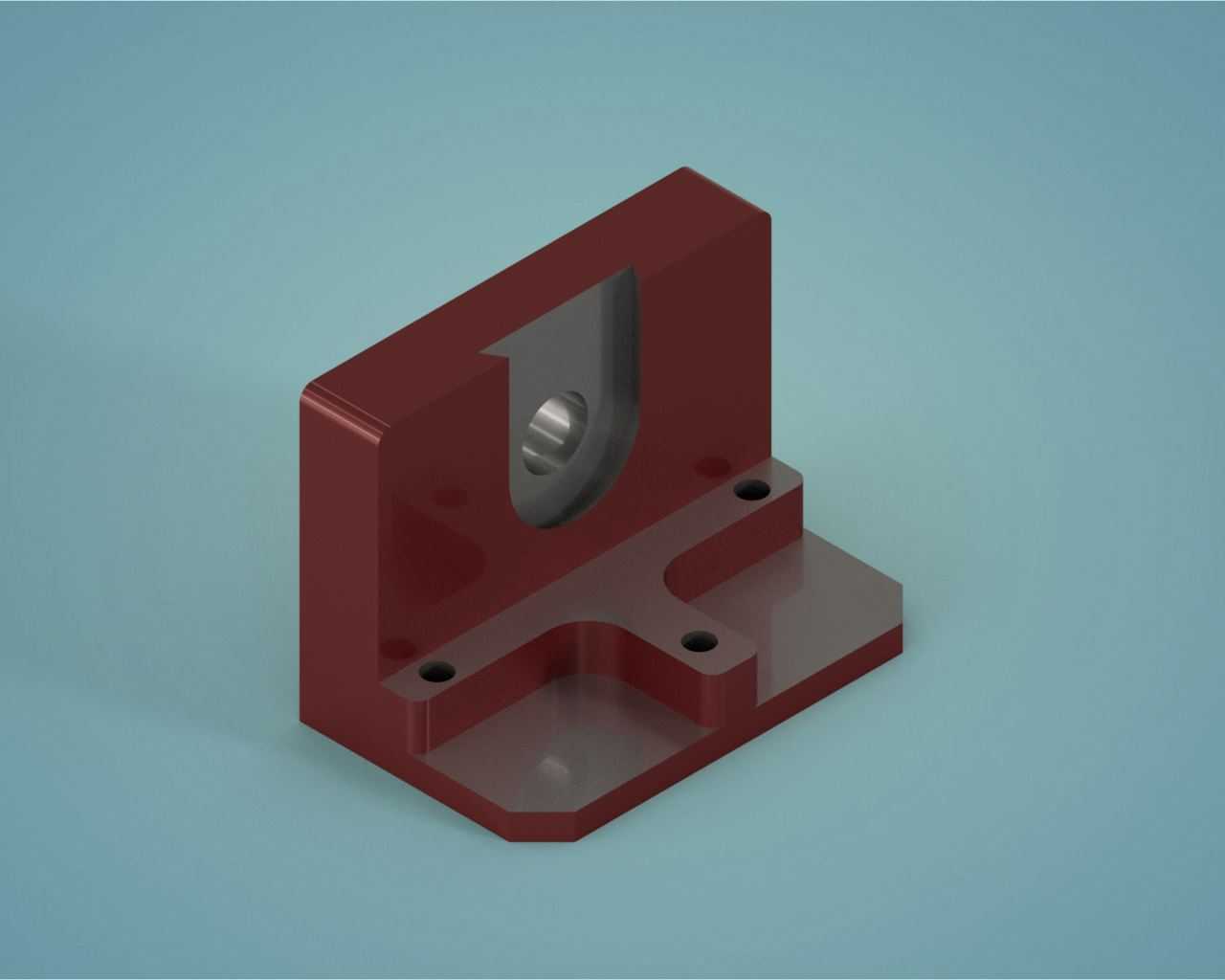

　　在机床加工生产线的工装夹具布局、小型功能部件的安装定位场景中，这类带铰接结构的L型支撑座是十分常见的受力承载零件，主要承担轴类部件的铰接支撑、工装模块的定位固定功能，常见于CA6140等普通车床的辅助工装改造、小型自动化上下料机构的末端铰接点位，也可作为教学场景中机械装配实训的典型零件使用。从结构设计逻辑来看，零件采用L型一体化铣削成型的基体结构，竖直立板与水平底板通过大圆角过渡衔接，避免直角位置的应力集中问题，在机床运行产生持续振动的工况下，这种过渡结构能有效降低应力集中系数，减少长期受载后的疲劳开裂风险。竖直立板上部开设半开放的U型铰接槽，槽内嵌装圆柱销轴结构，销轴与立板采用过盈配合压装固定，销轴外露部分用于配套铰接摆臂、

　　连杆类传动零件，U型槽的开口方向可根据实际安装需求调整朝向，相比封闭铰接孔结构，这种半开放槽在装配时无需从轴端穿装，可直接卡入配套铰接件的卡槽内，大幅提升现场装配、后期维护的拆装效率，尤其适合工装频繁调整的机床加工工位。水平底板采用异形切边设计，底板边缘做倒角处理，在保证安装覆盖面积的前提下减少零件整体重量，底板上均匀分布三个沉头安装孔，孔位布局呈三角形分布，相比对称两孔或四孔布局，三角形孔位的安装稳定性更强，能有效抵消铰接点位传递的横向、纵向复合载荷，避免长期受载后出现安装松动移位的问题；沉头孔的深度设计适配标准内六角圆柱头螺钉，安装后螺钉头完全没入沉孔内，不会突出底板平面，保证底板与安装基面完全贴合，

　　避免出现安装间隙导致的支撑精度偏差。从安装边界尺寸来看，底板的三个安装孔中心距严格匹配机床工作台标准T型槽的间距参数，可直接通过T型螺栓固定在CA6140车床的中拖板、床身辅助安装面上，无需额外加工过渡转接板；竖直立板的高度尺寸经过核算，保证铰接销轴的中心高度与配套传动部件的回转中心高度完全对齐，避免出现铰接别劲、传动卡滞的问题。零件的材质选型默认采用45号钢，整体表面做发黑防锈处理，铰接销轴表面做淬火处理提升耐磨性能，在无强冲击的常规工装使用场景下，使用寿命可达到3年以上，若用于重载铰接场景，可更换为40Cr材质并做调质处理，进一步提升整体结构强度。在三维建模过程中，这类零件需要重点关注安装孔的位置度公差、

　　铰接销轴与立板的同轴度公差、底板安装面与立板侧面的垂直度公差，这些形位公差直接决定零件安装后的实际使用精度，若孔位位置度偏差超过0.05mm，就会出现安装孔无法对齐T型槽、铰接中心偏移的问题；建模时需要提前预留加工余量，尤其是铰接槽的内侧面、底板安装面等需要铣削精加工的面，预留0.2-0.3mm的精加工余量，避免毛坯加工后尺寸超差。在实际机床改造应用中，这类支撑座常被用于安装行程开关碰轮、润滑管路铰接支架、小型气动元件的安装底座，相比标准型材搭建的支架，一体化铣削的支撑座刚性更强，在机床切削振动的工况下不会出现型材连接处松动的问题，能长期保持安装位置精度，减少日常维护的调整频次。
