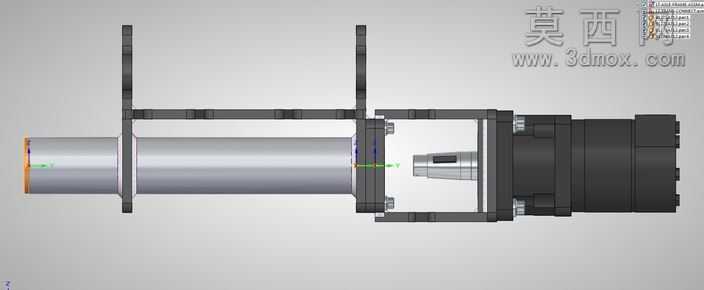

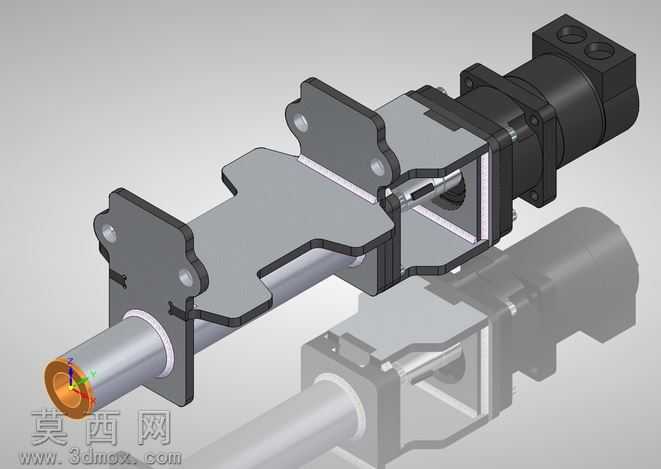

LifeTrac设备专用轴焊接组件结构设计

本作品为LifeTrac设备配套的轴焊接组件三维建模成果，建模过程中严格遵循机械焊接构件的设计规范，先完成核心传动轴的基础特征搭建，通过回转特征生成轴体的主体圆柱结构，再依次绘制轴肩、定位卡槽、安装配合面的细节特征，保证各段轴径的尺寸公差符合装配要求。针对焊接支架部分，采用拉伸与切除特征构建竖向支撑臂与横向连接框架，在支架与轴体的贴合位置预留焊接坡口结构，还原真实焊接工艺的加工余量，同时对支架上的安装孔位做同轴度约束，确保后续与外部动力部件的装配精度。建模完成后对组件进行整体装配约束，将驱动连接端与轴体做同轴配合，支架与轴体的定位面做重合约束，模拟真实焊接后的刚性连接状态，避免出现结构干涉问题。材质渲染阶段，为轴体部分赋予金属镀铬材质，调整反射参数还原机加工金属表面的光泽质感，为焊接支架赋予哑光碳钢材质，添加细微的焊接纹理效果区分焊接区域与母材区域，驱动端外壳则赋予磨砂黑色工程塑料材质，通过材质差异清晰区分不同功能的构件。设计过程中重点考量焊接组件的结构强度，对支撑臂的厚度、横向框架的连接位置做了优化，在保证整体轻量化的前提下提升组件的抗扭、抗弯性能，轴体与支架的连接位置做了圆弧过渡处理，减少焊接后的应力集中问题，驱动端的连接结构采用标准接口尺寸，可直接匹配对应规格的动力输出单元，无需额外做适配修改。整体模型完整还原了轴焊接件的所有结构细节，各部件的特征参数均可直接导出用于工程图绘制，能够为该构件的生产加工、装配调试提供精准的三维参考，也可作为同类传动焊接组件设计的参考案例，帮助设计人员快速梳理焊接轴类构件的设计逻辑，规避焊接结构常见的设计缺陷。
