集成式液压马达安装固定支架结构

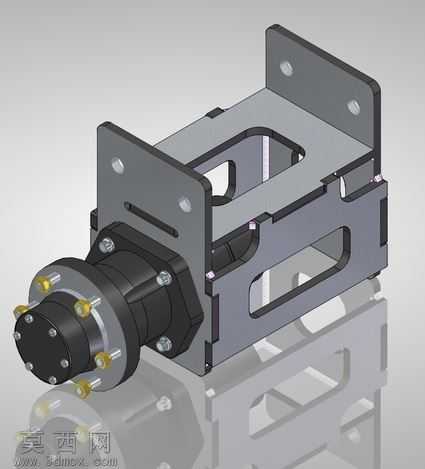

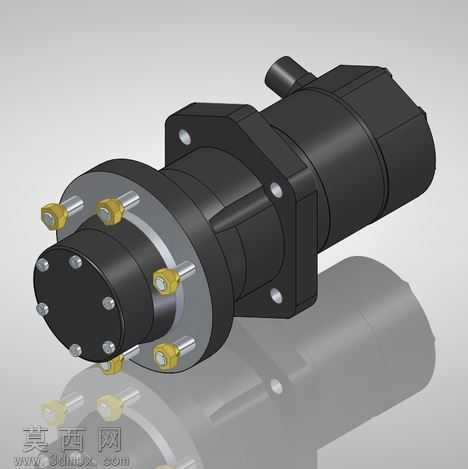

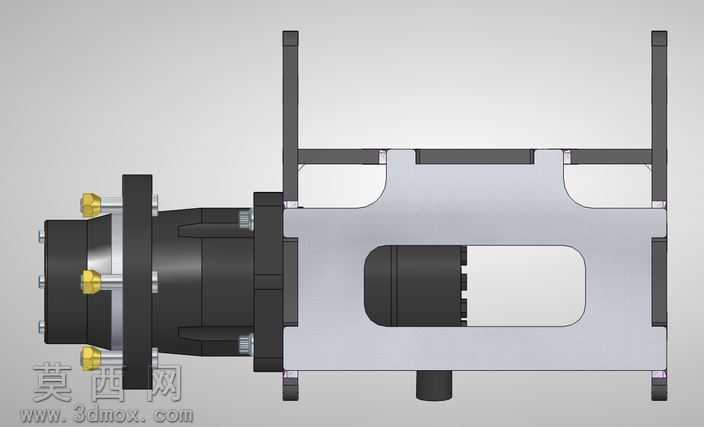

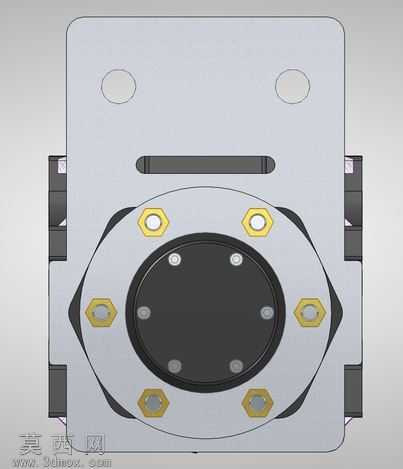

该集成液压马达支架采用三维参数化建模方式完成整体结构设计，建模过程中先完成液压马达主体的基准定位，以马达输出轴的轴心线为核心装配基准，依次搭建支架的主体承载板、两侧竖向支撑臂、前端安装法兰等核心结构，确保各部件的装配公差符合液压元件的安装精度要求。材质分配上，支架主体承载结构采用高强度合金钢材质设定，表面做喷砂氧化的哑光金属质感渲染，还原工业金属部件的真实肌理；液压马达主体部分做黑色硬质阳极氧化的材质表现，进出油口的接头部件做黄铜金属材质渲染，不同材质的光影反射参数经过反复调试，区分出不同部件的材质质感差异，让整体渲染效果层次分明。结构设计上，支架采用一体化承载板式结构，主体承载板开设适配液压马达缸体的嵌入式安装槽，让马达主体可嵌入槽内完成定位，大幅缩减整体装配后的轴向占用空间；两侧竖向支撑臂开设多组安装定位孔，可适配不同安装基面的固定需求，支撑臂与主体承载板之间设置三角加强筋结构，提升支架整体的抗扭、抗弯折承载能力，避免液压马达大扭矩输出时支架出现形变。前端法兰面与液压马达的安装止口做精准的配合公差设定，保证马达输出轴与外接传动部件的同轴度要求，支架底部设置定位凸台，可快速完成在设备基座上的对位安装。设计思路围绕液压动力单元的集成化安装需求展开，摒弃传统分散式支架的多零件拼接方案，采用一体化集成结构减少装配零件数量，降低装配累积误差，同时兼顾支架的结构强度与轻量化需求，在承载板非受力区域开设减重槽，在不降低结构强度的前提下减少整体重量，适配移动液压设备、小型工业液压站的紧凑安装空间需求。建模过程中对所有安装孔位、配合面做参数化关联，后续可根据不同型号液压马达的安装尺寸快速调整支架参数，提升设计的复用性，整体结构经过干涉校验，确认支架与液压马达、外接管路、传动部件之间无装配干涉，满足实际生产加工与装配使用的要求。
