卧式斯特林发动机核心换热动力结构

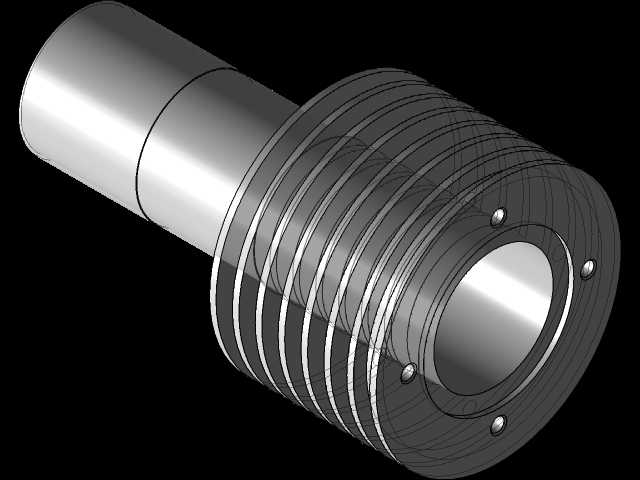

　　本次呈现的卧式斯特林动力结构，在分布式供能、教学实验演示、小型余热回收场景中有着较高的适配性，不同于常规内燃机依赖燃料在缸内爆燃做功的逻辑，这类外燃式动力结构可依托太阳能、工业废热、生物质燃烧等多种热源完成能量转换，对热源品质的包容度更高，在偏远区域离网供电、小型热电联供单元中，能稳定输出轴功带动小型发电机或负载运转。从结构功能来看，该卧式布局的核心换热段采用多道环形散热肋片集成在动力缸外侧，肋片沿缸体轴向等距排布，每道肋片的厚度、肋间距经过匹配设计，既保证热端与冷端之间形成足够的温度梯度，满足斯特林循环所需的温差条件，也能通过增大与空气的接触面积，将冷端多余热量快速散出，避免缸内工质温度持续抬升降低循环效率。

　　动力输出端采用同轴延伸的轴段设计，轴段外圆预留了标准的装夹与配合基准面，可直接通过联轴器对接负载端，不需要额外增设转接结构，降低了整机装配时的同轴度调整难度。设计过程中，首先围绕卧式布置的重心分布做了结构优化，将换热段与动力缸集成在同一轴线上，整体重心落在安装支撑面的中心区域，运转时的振动幅度可控制在较低区间，不需要额外制作厚重的减震基座就能平稳运行。缸体端面上的紧固螺钉采用圆周均布的排布方式，每个螺钉的预紧力可均匀作用在缸盖密封面上，保证工质腔室的密封可靠性，避免氦气或者空气这类工质出现泄漏，维持循环过程中的腔室压力稳定。从安装边界来看，动力输出轴的外圆直径、轴段伸出长度、换热肋片的最大外轮廓尺寸都做了统一的尺寸链校核，

　　肋片最外侧与安装基准面之间预留了足够的通风间隙，自然对流状态下冷却空气可顺着肋片间隙顺畅流通，不会出现通风死区。冷端与热端的衔接位置做了壁厚渐变处理，既减少两个温区之间的直接导热损失，也保证衔接位置的结构强度，在长期冷热交替的工作环境下，不会因为热应力集中出现结构变形或者开裂。不同于立式斯特林结构需要克服活塞组件的自重带来的偏磨问题，卧式布局下活塞的运动方向与重力方向垂直，配合缸体内壁的高精度配合面，活塞环的磨损速率更低，长期运转的维护周期更长。在教学演示场景中，该结构的所有核心功能部件都沿轴向直观排布，观察者可以清晰看到换热段、动力缸、输出轴的位置关系，能直观理解斯特林循环的热功转换过程，不需要拆解设备就能掌握核心结构逻辑。

　　在小型余热回收场景中，该结构的热端可直接对接工业设备排出的废热气流，不需要额外增设复杂的换热管路，整体结构紧凑，安装时只需要固定底部的支撑面，对接输出轴与热源接口即可投入使用，对安装空间的要求较低，可适配不同规格的小型余热回收点位。结构设计时还考虑了加工工艺性，所有环形肋片都可通过车削加工一次成型，不需要拆分焊接，减少了加工工序，也避免了焊接位置带来的热阻影响散热效果。端面上的螺钉孔采用统一的规格尺寸，装配时可使用通用工具完成紧固，后期维护更换密封件时，拆卸与复装的操作难度较低。输出轴端的配合面粗糙度、形位公差都按照通用动力输出轴的标准设计，可适配市面上绝大多数常规规格的联轴器、带轮等传动部件，用户不需要定制特殊的转接零件就能完成动力对接。整体结构没有冗余的外置部件，所有功能结构都集成在主体轴段上，外形规整，搬运与安装过程中不会有突出的易损部件，降低了运输过程中的磕碰损坏风险。
