卧式斯特林发动机固定组装结构设计

　　这套卧式斯特林发动机固定组装结构，主要面向小型外燃动力装置的教学演示、原理验证以及低功率动力输出场景设计，整套结构包含22个独立加工零件，各零件间的配合公差经过反复校核，能够满足组装后动力传递的同轴度要求，避免运行过程中出现卡滞、漏气等影响热效率的问题。从实际应用场景来看，这类固定组装式的卧式斯特林结构，既可以作为高校工程热物理课程的具象教学载体，让学生直观理解外燃机的循环工作原理，也可适配小型低温差余热回收场景，将低品位热能转化为旋转机械能输出，部分低功率工况下还能作为小型发电装置的动力端，搭配微型发电机实现小功率供电。

　　设计过程中优先考虑了卧式布局的安装稳定性，不同于立式斯特林结构的重心偏高问题，卧式布置的动力缸与置换缸沿水平轴向排布，固定件的安装基准面统一设置在底部支撑结构上，安装时只需将底部基准面与安装平台贴合锁紧，即可保证整套动力组件的轴向水平度，大幅降低现场安装的调校难度。整套结构的外形边界沿轴向延伸，径向尺寸控制在紧凑范围内，适合安装在空间狭长的设备舱内，不会占用过多垂直方向的安装空间，适配各类对安装高度有严格限制的集成设备。

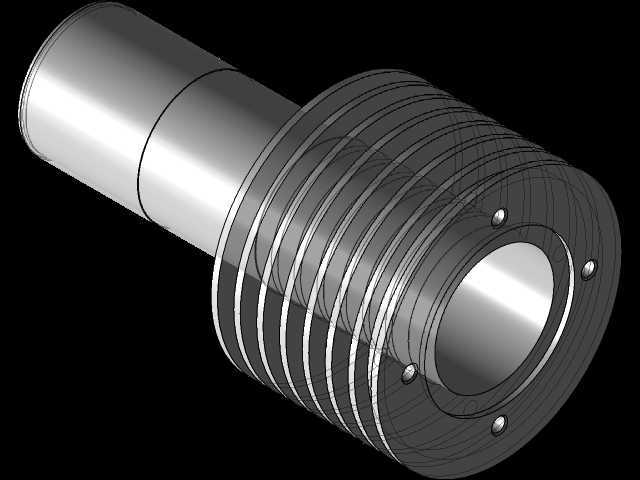

　　从功能特性来看，固定组件承担了三个核心作用：一是为动力活塞、置换器、传动连杆等运动部件提供稳定的支撑基准，所有运动副的安装孔位同轴度公差控制在0.02mm以内，保证运动过程中连杆传动无偏磨，延长整套装置的无故障运行时长；二是实现冷热端的结构隔离，固定件上预留的散热翅片结构能够增大热交换面积，减少冷端与热端之间的热传导损耗，提升热循环效率，翅片的排布间距经过热仿真优化，既保证足够的散热面积，又不会因翅片过密增加不必要的结构重量；三是集成了密封结构的安装位，各腔体结合面的密封槽尺寸与标准密封圈适配，组装时无需额外加工密封位，即可保证工作腔体的气密性，避免工质泄漏导致的动力输出不足。

　　设计思路上没有采用复杂的一体化铸造结构，而是选择分体式组装设计，所有零件均可通过常规的车削、铣削工艺加工完成，不需要特殊的定制刀具或加工工艺，普通机加工车间即可完成全套零件的生产，降低了加工门槛与制造成本。零件之间的连接采用标准紧固件锁紧，没有设计特殊的非标连接件，后期维护拆解时只需使用常规内六角扳手即可完成拆装，方便对内部运动部件进行清洁、更换易损件。各零件的壁厚经过强度校核，在满足工作压力下结构强度要求的前提下，尽可能减小壁厚来降低整体重量，同时避免壁厚过薄导致的加工变形问题。

　　安装边界方面，整套结构的轴向安装尺寸预留了足够的紧固件操作空间，底部安装孔的孔位按照标准安装间距设计，可直接适配通用的型材安装架，不需要额外制作过渡连接板。动力输出端的轴伸尺寸与标准联轴器尺寸匹配，可直接连接负载端，不需要额外加工转接轴。径向方向上，散热翅片的最外圆与周边结构预留了足够的通风间隙，保证自然对流条件下的散热效果，不会出现散热不畅导致冷端温度过高的问题。组装过程中，各零件的装配顺序按照从固定基准到运动部件的逻辑排布，不需要专用的装配工装，按照装配流程即可顺利完成整套结构的组装，装配过程中各配合面均设计有导向倒角，避免装配时刮伤密封件或配合面。

　　从实际运行的角度来看，这套固定结构的刚性经过验证，在设备额定转速运行时不会出现共振问题，结构的固有频率避开了设备的常用工作转速区间，避免长期运行在共振区间导致的紧固件松动、结构疲劳损坏等问题。冷热端的连接部位采用隔热材质衬垫隔离，进一步减少热桥效应带来的效率损失，固定件上预留的温度传感器安装位，可方便后期测试时加装测温元件，监测冷热端的实际工作温度，为效率优化提供数据支撑。
