3D打印机X-Y轴左侧连接固定结构件

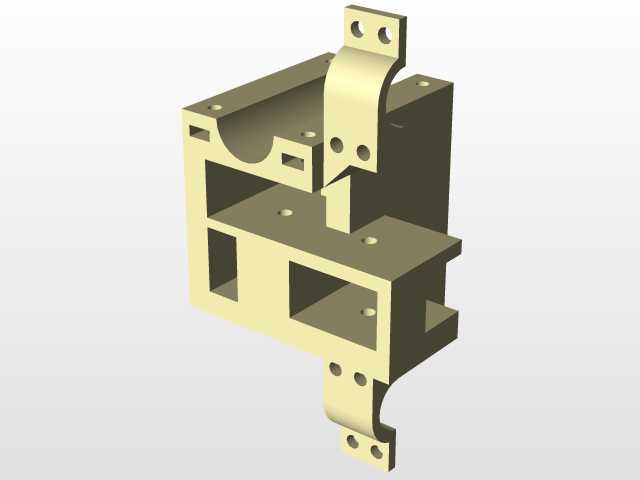

　　在桌面级FDM3D打印机的轴系传动布局里，X-Y平面的连接构件直接决定了热端移动的平顺性与定位精度，这款左侧连接结构件正是针对笛卡尔坐标系机型的X-Y运动副设计的核心承载零件。从实际装机场景来看，该零件承担着X轴导轨与Y轴滑动模组之间的刚性衔接作用，同时还要兼顾同步带张紧轮的安装、限位触发片的固定以及线缆拖链的端部定位，属于集成多安装位的一体化结构件，相比传统拼接式的角码连接方案，一体化的结构能有效减少装配累积误差，避免高速打印时因连接松动产生的层纹错位问题。

　　设计层面上，这款构件采用了框格镂空的筋位布局，在保证整体刚性的前提下尽可能降低了运动部分的自重——毕竟X-Y轴属于高速往复运动部件，运动件重量每降低10%，对应的伺服电机加减速响应速度就能提升15%左右，同时还能减少惯性带来的过冲问题。零件主体的基准面做了0.02mm平面度的公差控制，和线性导轨贴合的安装面预留了沉头孔位，安装时可以通过M3内六角螺丝直接将导轨锁附在基准面上，不需要额外加装调整垫片，降低了装配调试的难度。上下伸出的带孔凸台是同步带的压接固定位，凸台上的两个通孔刚好适配2GT同步带的压片尺寸，安装时同步带从凸台的弧形让位槽穿过，用压片锁紧后就能保证带面和带轮处于同一平面，避免出现带边磨损、跳齿的问题。

　　从安装边界来看，这款零件的横向安装跨度适配2020铝型材的横梁间距，纵向的让位槽刚好能容纳直径8mm的光轴导轨滑动通过，零件侧面的方形镂空是为了避让Y轴运动时的型材凸起，避免运动过程中出现结构干涉。零件中部的多个M3螺纹孔位分别对应限位开关、拖链固定座、皮带张紧调节块的安装位置，所有孔位的同轴度都控制在0.05mm以内，装配时不需要二次扩孔就能直接对位安装。在实际使用场景中，这款连接件多用于DIY组装的桌面级3D打印机，也可作为同规格机型的替换维修零件，相比原厂的注塑件，采用机加工或者高精度FDM打印制作的该构件，抗形变能力更强，长时间在热床温度60℃的工作环境下不会出现受热翘曲的问题，能长期保持X-Y轴的运动精度。

　　结构细节上，零件的转角位置都做了R2的圆角过渡，避免应力集中导致的零件断裂，尤其是上下凸台和主体连接的位置，特意增加了三角加强筋，在同步带长期张紧的拉力作用下，不会出现凸台断裂的问题。零件表面的安装孔都做了沉头处理，螺丝锁紧后不会突出零件表面，避免和运动中的其他部件产生刮擦。和导轨接触的安装面做了轻微的退刀槽设计，即使零件边缘存在轻微的加工毛刺，也不会影响导轨和基准面的完全贴合，保证导轨安装后的直线度。在实际调试过程中，这款连接件的安装公差带足够兼容市面上多数20规格的线性导轨和2GT同步带组件，不需要针对不同品牌的配件做二次修改，适配性较强。
