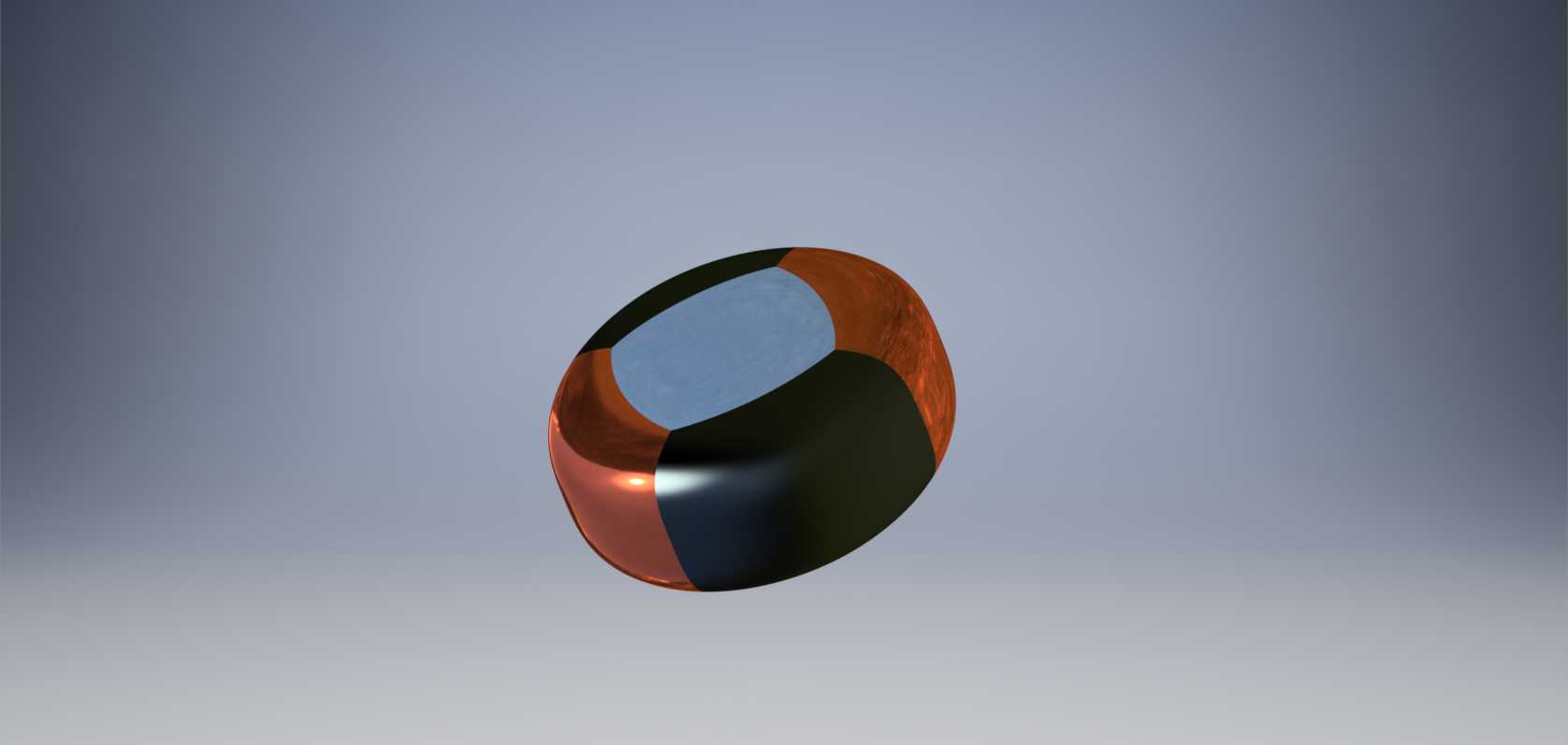

双色拼接光泽鹅卵石造型摆件设计

　　做这个曲面造型的初衷，是之前调试polyjet工艺3D打印机时，总找不到合适的曲面测试件——常规的测试块都是规整平面、标准圆弧，很难验证设备在多曲率连续过渡曲面上的材料附着、光泽度一致性，还有不同色材拼接时的边界精度问题。索性就顺着鹅卵石的自然形态做了这个造型，毕竟天然鹅卵石没有固定的曲率半径，每一段曲面的过渡都是非规则的，刚好能覆盖设备打印时最容易出问题的曲面衔接场景。

　　造型阶段没有去扫描真实鹅卵石，而是先在草绘阶段勾勒了三段不同曲率的闭合轮廓，分别对应铜色光泽区域、黑色高光区域，还有顶部的哑光平面区域，三个区域的边界不是生硬的折线，而是做了0.8mm的渐变过渡带，避免打印时不同材料在边界处出现堆料断层。整体轮廓的最大外接尺寸控制在82mm×65mm×54mm，刚好能放进多数桌面级光固化、polyjet设备的常规打印幅面内，不需要拆分模型就能一次性成型，也不用额外添加支撑——整个造型的重心落在底部曲面的中心区域，摆放时的静摩擦系数足够，打印时直接平放在成型平台上即可，不会出现翘边、移位的问题。

　　从实际应用场景来说，这个造型不只是打印机测试件，打印完成后经过简单的表面后处理，直接可以作为桌面装饰摆件，也可以作为文创产品的原型，后续调整尺寸后还能做镇纸、香插底座这类小物件。设计时特意把两种高光泽材料的拼接边界放在曲面的光影转折处，这样即使打印时边界有细微的精度误差，在日常光照下也不会被明显察觉，降低了后期打磨抛光的工作量。黑色区域用的是高光亮面材质参数，铜色区域带轻微的金属质感反射，两种材质的光泽度差异在连续曲面上会形成自然的光影分割，不需要额外做表面刻线就能区分出造型块面。

　　建模时特意规避了极小的圆角和尖锐棱边，所有曲面的最小曲率半径都控制在3mm以上，避免打印时出现材料填充不实的问题，也能减少后处理时的打磨死角。顶部的平面区域做了0.2mm的微凹处理，既可以作为摆放小物件的承载面，也能避免平面区域因为打印层纹出现光线漫反射，影响整体的光泽质感表现。之前用这个模型测试过三台不同的polyjet设备，能很直观看出不同设备在曲面光泽度还原、多材料拼接精度上的差异：如果设备的喷头校准有偏差，铜色和黑色的边界就会出现0.1mm以上的错位，在曲面转折处会非常明显；如果光固化参数不对，黑色亮面区域就会出现哑光斑块，达不到预期的高光效果。

　　考虑到后续可能的衍生设计，整个模型的参数是全关联的，只要调整草绘轮廓的曲率参数，就能生成不同形态的鹅卵石造型，不需要重新搭建曲面架构。壁厚统一设置为2.5mm，如果是做空心的摆件版本，底部预留了2mm的出料孔，打印完成后可以轻松排出内部未固化的树脂，不会出现残料堆积导致的重量不均问题。安装边界上没有设置额外的卡扣、连接结构，本身就是独立的单体造型，不需要和其他零部件配合，不管是作为测试件还是装饰摆件，都不需要额外的装配工序，打印完成去除支撑后简单抛光就能使用。

　　实际打印测试时发现，这个造型对设备的Z轴层厚精度也有很好的验证作用，如果层厚设置超过0.05mm，曲面的过渡区域就会出现肉眼可见的层纹，即使后期抛光也很难完全消除，刚好能倒逼调试人员把设备的打印参数调整到最优状态。两种材质的收缩率差异也在建模时做了预补偿，铜色材料的固化收缩率比黑色材料高0.2%，建模时特意把铜色区域的轮廓放大了0.2%，避免打印完成后因为收缩率不同导致曲面出现变形，保证整个造型的轮廓流畅度。
