CA6140车床水把手结构设计

　　在普通卧式车床的操作体系中，这类水把手属于冷却系统操控端的核心执行零件，主要安装在CA6140车床冷却管路的控制工位，承担切削液通路启闭、流量调节的操作功能，是机床操作侧操作人员日常加工过程中高频接触的操作部件。从实际加工场景来看，金属切削过程中刀具与工件接触区域会产生大量切削热，若冷却供给不及时会直接加剧刀具磨损、影响工件加工表面质量，这个把手的操作顺畅度直接决定了冷却供给的响应效率，操作人员在装夹工件、更换刀具、调整切削参数的间隙，可通过扳动该把手快速完成冷却回路的通断控制，无需俯身操作管路阀门，大幅降低操作冗余动作。

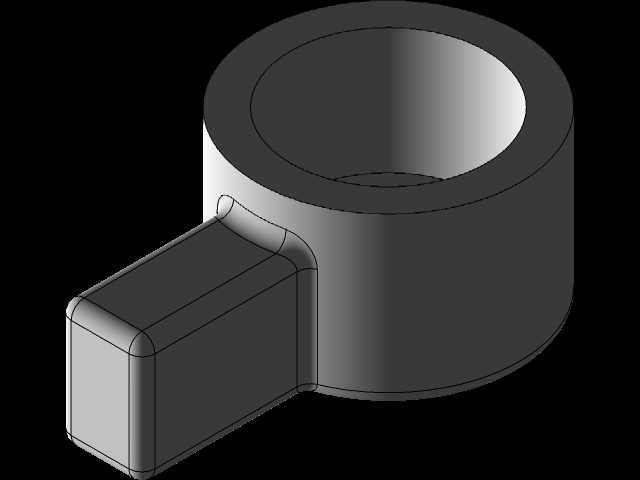

　　从结构设计逻辑来看，该零件采用套筒加操作柄的一体化结构，主体套筒部分为中空圆柱结构，内孔与冷却管路的阀芯转轴采用过渡配合，安装时套筒套入阀芯端部后，通过侧壁的紧定螺钉完成周向固定，确保扳动把手时可同步带动阀芯转动，实现通路的启闭调节。套筒外壁做了均匀的壁厚设计，既保证足够的结构强度承受扳动时的扭矩，又避免壁厚过大造成材料浪费、零件重量过高的问题。侧伸的操作柄部分采用带圆角的方柱状结构，柄身与套筒衔接处做了大圆弧过渡处理，这个过渡结构是设计中的关键细节——日常操作中扳动把手的作用力全部集中在衔接位置，若采用直角衔接会在根部形成严重的应力集中，长期反复扳动容易出现根部断裂的故障，大圆弧过渡可将应力均匀分散到衔接区域的整个壁面，大幅提升零件的抗疲劳寿命。操作柄的握持面做了微弧处理，贴合操作人员手掌握持时的弧度，表面无尖锐棱角，即使手上沾有切削液、油污，扳动时也不易打滑，操作力传递更直接。

　　从安装边界尺寸来看，主体套筒的外径根据适配的阀芯规格做了匹配设计，套筒轴向长度刚好覆盖阀芯的安装段，不会超出阀体的安装端面，避免与周边的溜板箱操作手柄、进给手轮产生运动干涉；侧伸操作柄的长度经过人机工程校核，扳动时的操作力控制在普通操作人员可轻松施加的范围内，不会因为力臂过短造成扳动费力，也不会因为力臂过长导致操作时容易磕碰周边的机床附件。零件的整体外形无复杂曲面，采用常规的铣削、钻削工艺即可完成加工，加工成本低，后期维护更换时无需复杂的拆装工具，松开紧定螺钉即可快速完成替换，适配车间日常设备维护的快换需求。

　　在实际建模过程中，需要重点关注衔接处的圆角曲率与套筒内孔的同轴度要求，若同轴度偏差过大，安装后把手会出现偏斜，扳动过程中会与阀体表面产生卡滞，影响操作手感；操作柄的端面做了小倒角处理，避免安装和使用过程中锐边划伤操作人员手部。整个零件的材质选用常用的45号钢即可满足使用强度要求，表面做发黑处理提升防锈能力，适配车间多油、多切削液的工作环境，长期使用也不易出现锈蚀卡滞的问题。
