工业立柱斜撑加固支撑结构三维设计

　　该结构主要应用于工业厂区竖向承重构件的临时加固、施工阶段立柱侧向防护以及重载设备配套支撑立柱的结构补强场景，在厂房改造、设备基础施工、高耸构件临时固定等作业场景中，能够为竖向立柱提供可靠的侧向约束，避免立柱受侧向荷载、施工振动或者偏心载荷影响出现失稳变形。从实际用途来看，这类带斜撑的立柱支撑结构，核心作用是提升竖向立柱的抗侧移刚度，分担立柱承受的水平方向作用力，无论是施工过程中未完成永久固定的钢立柱，还是长期承受设备振动传导的设备支撑柱，加装该类斜撑结构后，可有效降低立柱长细比，提升立柱整体的临界失稳载荷，避免立柱出现弯折、倾覆等安全隐患。

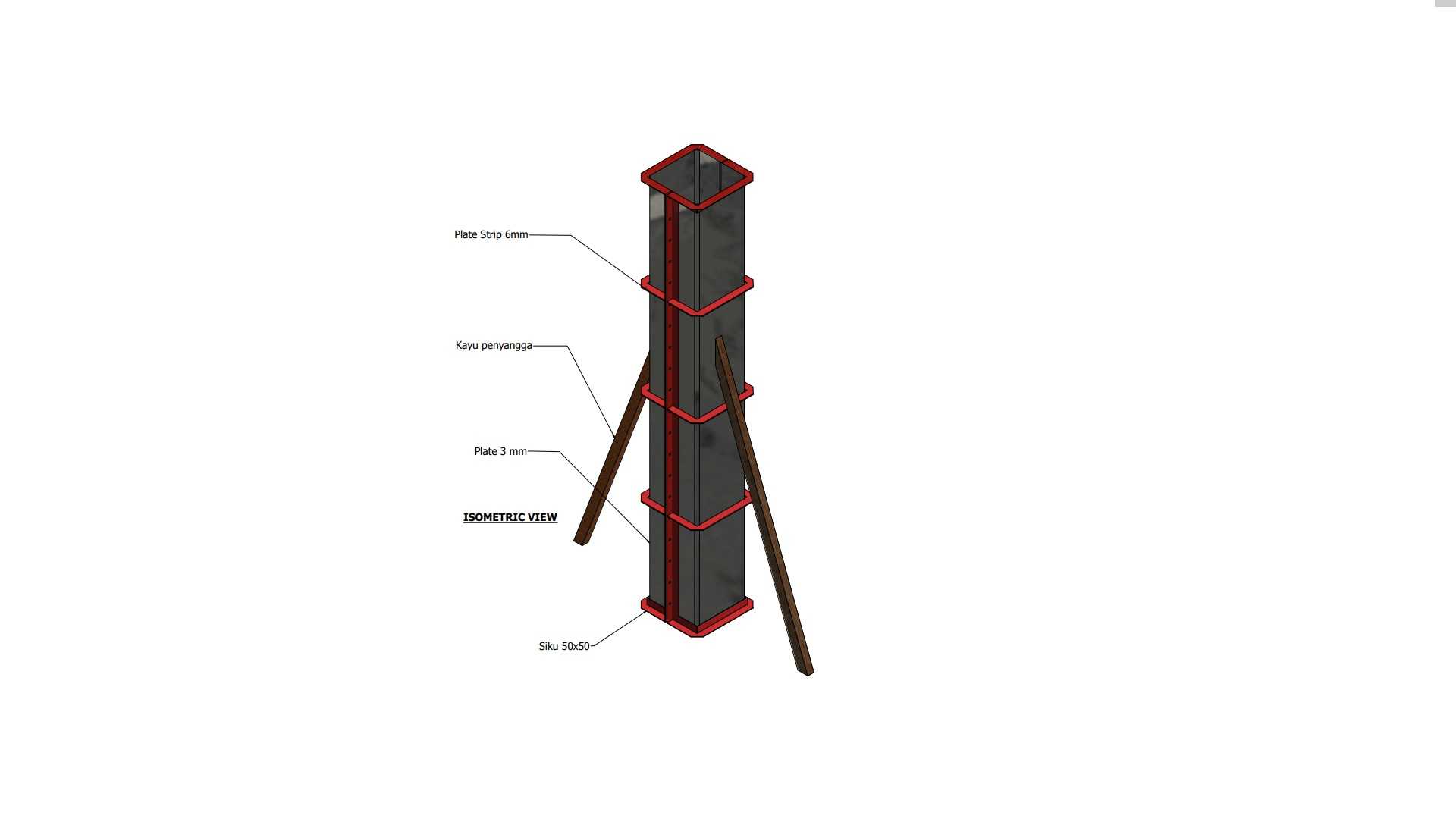

　　从功能特性上看，该结构采用竖向主立柱搭配双侧对称斜向支撑的布局，主立柱为箱型截面构件，自身具备较好的双向抗弯性能，沿立柱高度方向均匀设置多道环形箍件，既可以对主立柱的截面变形形成约束，也为斜撑提供了可靠的连接点位；双侧斜撑采用等边角钢类型材制作，支撑下端向外延伸形成稳定的三角形受力体系，能够将立柱承受的水平荷载顺畅传导至下部基础接触面，斜撑与主立柱、斜撑与基础接触端均采用刚性连接设计，可同时承受压力与拉力作用，适配不同方向的水平载荷冲击。

　　设计过程中，首先需要根据被支撑立柱的高度、截面参数以及承受的设计载荷，确定主支撑构件的截面规格，优先选用截面惯性矩较大的箱型截面作为主支撑体，保证竖向承载过程中不会出现局部屈曲；其次斜撑的角度设置经过受力验算，斜撑与竖直方向的夹角控制在30度到45度区间内，兼顾支撑的受力效率与安装占用空间，避免斜撑角度过陡导致抗侧移效率不足，或是角度过缓占用过多现场作业空间；沿立柱高度分布的环形箍件间距，需要结合主立柱的截面计算长度确定，保证每一段立柱的计算长细比控制在规范允许范围内，避免局部段出现失稳问题。

　　外形尺寸与安装边界方面，主支撑立柱的高度需要匹配被支撑构件的作业高度，通常超出被支撑构件连接点位100到150毫米，保证顶部连接有足够的操作空间；双侧斜撑向外延伸的水平投影长度，根据斜撑设计角度确定，安装时需要保证斜撑下端的基础接触面具备足够的承载能力，接触面平整度误差控制在2毫米每米范围内，避免支撑安装后出现附加偏心弯矩；主立柱与被支撑构件之间的连接间隙需要采用垫片填实，保证载荷传递均匀，环形箍件与主立柱表面贴合紧密，连接螺栓按照设计扭矩拧紧，避免出现连接松动；整个支撑结构安装完成后，需要保证主立柱的竖直度偏差不大于1/1000，斜撑两端的连接节点无可见间隙，所有外露的型材边缘均做倒角处理，避免安装作业过程中出现划伤风险。

　　在实际建模过程中，需要重点关注各个连接节点的细节处理，环形箍件与主立柱的焊接位置、斜撑与箍件的连接节点都需要保留足够的焊缝操作空间，避免建模时出现构件干涉导致现场无法装配；同时要考虑构件的加工工艺性，所有型材的切割端面均为平面，斜撑两端的切割角度与安装角度完全匹配，减少现场二次切割的工作量；主立柱底部设置的端板需要预留基础连接螺栓孔位，孔位间距与基础预埋螺栓位置严格对应，保证安装时能够顺利对位。这类支撑结构虽然属于辅助类承重构件，但在实际工程应用中直接关系到施工与设备运行的结构安全，建模过程中每一处尺寸的设定都需要匹配受力计算结果，不能仅凭外观随意设定参数，尤其是斜撑的截面规格、箍件的间距、连接节点的强度，都需要结合实际载荷工况反复校核，确保结构在额定载荷作用下不会出现塑性变形或者连接失效。
