工业喷射式防雨烟囱帽结构设计

　　这套喷射烟囱结构主要面向厂区锅炉排气、工艺尾气放空、小型加热炉烟气外排这类户外竖向管路场景，核心作用是在保证烟气顺畅抬升排出的同时，阻挡雨水、落叶、杂物直接落入竖直烟道，避免烟道内部积水腐蚀衬里、积液倒灌影响下游引风设备运行。和常规直排敞口烟囱不同，该结构在顶部设置了大直径伞形扩压罩，烟气从下部竖管向上流出后，会在伞罩内腔形成扩散流场，出口流速重新分布，既可以利用射流的卷吸作用带动周边空气混入，加快烟气抬升扩散，又能让横向吹来的雨水顺着伞罩外斜面导流落下，不会直接灌入中心管路。

　　从结构拆分来看，整套部件分为底部连接法兰、竖直进气筒、伞形导流罩、侧向喷射支管四个核心部分。底部采用带均布螺栓孔的圆形法兰，和现场预埋的烟囱顶管法兰配对安装，法兰面预留密封垫压紧余量，安装时只需对齐螺栓孔位、穿入紧固件即可完成固定，不需要在高空现场焊接，大幅降低户外高处作业的施工难度。竖直筒体作为烟气的主流通道，直径和下部排气管道通径匹配，避免通径突变带来的额外风阻；伞形罩采用回转曲面造型，从顶部小口径开口向外平滑扩张至最大外圆，再向下收窄和竖筒外壁衔接，曲面过渡处无尖锐折角，烟气流动过程中不会出现明显的涡流滞止区，长期运行时烟灰也不容易在转角处积附搭桥。侧向斜向接入的喷射支管可以接入辅助压缩空气或者压力蒸汽，在低负荷排烟工况下，引射气流从支管斜向喷入竖筒上部，借助射流动量带动筒内烟气向上流动，弥补自然抽力不足的问题，在闷炉、微正压排气工况下能有效避免烟气从炉门缝隙外溢。

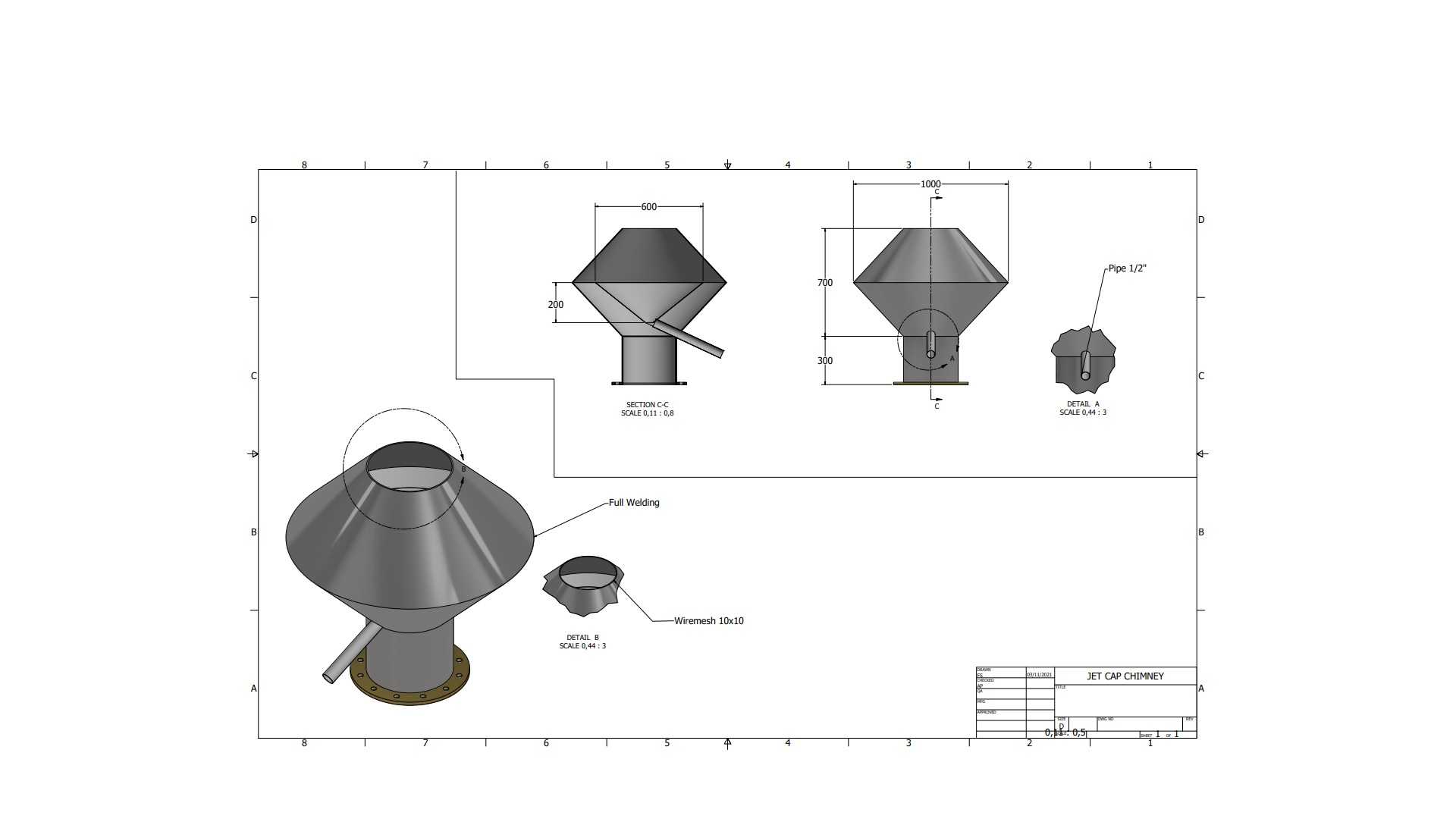

　　建模过程中先以竖筒轴线为装配基准，定位底部法兰的安装端面，法兰厚度、螺栓孔分布圆直径都按照对应通径的管路法兰常规尺寸预留匹配空间，伞罩的最大外圆直径控制在竖筒直径的2.2到2.8倍区间，伸出竖筒外壁的遮边宽度足够覆盖斜向飘落的雨线，即使遇到夏季横向暴雨，雨滴撞击伞罩外表面后也会沿外锥面滑落至遮边外缘滴落，不会顺着筒壁流到法兰密封面位置。顶部开口的通径略小于竖筒通径，既可以避免大尺寸杂物直接掉入烟道，又不会过度节流增加排气阻力。侧向支管的接入角度取30到45度斜向上布置，喷口方向对准伞罩内腔的中心流道，引射气流的方向和主烟气流向夹角小，动量损失更低。整套结构所有壁面都采用等厚钣金思路设计，后续可以直接拆分展开放样，采用钢板卷制、焊接成型，外表面配套防腐耐温涂装，适配户外长期日晒雨淋的工作环境，安装边界清晰，不需要额外改动原有烟囱主体管线，就能直接替换老旧的简易防雨帽，兼顾防雨、助排、防杂物落入三重功能。
