踏板车50cc二冲程发动机配套风箱结构

　　这款风箱适配水平布置50立方厘米排量二冲程代步车发动机，属于售后改装替换类进气系统核心部件，主要应用于小排量踏板代步车、轻便两轮摩托车的进气通路升级场景，承担进气稳压、空气粗滤、进气谐振降噪的核心作用，同时兼顾化油器安装位的防护与布局适配。从实际装车适配逻辑来看，设计阶段优先匹配市面流通量极大的仿制本田DIO、ZX50系列动力平台安装孔位，所有安装固定点的坐标公差控制在±0.2mm范围内，可直接替换原厂同规格风箱部件，无需额外对车架安装位进行扩孔、切割修改。结构设计上充分考虑售后改装的实际需求，特意预留了后挡泥板的安装避让空间，同时将风箱与化油器对接的后备箱式安装空腔做了冗余设计，空腔边缘做了1.5mm的倒角过渡，

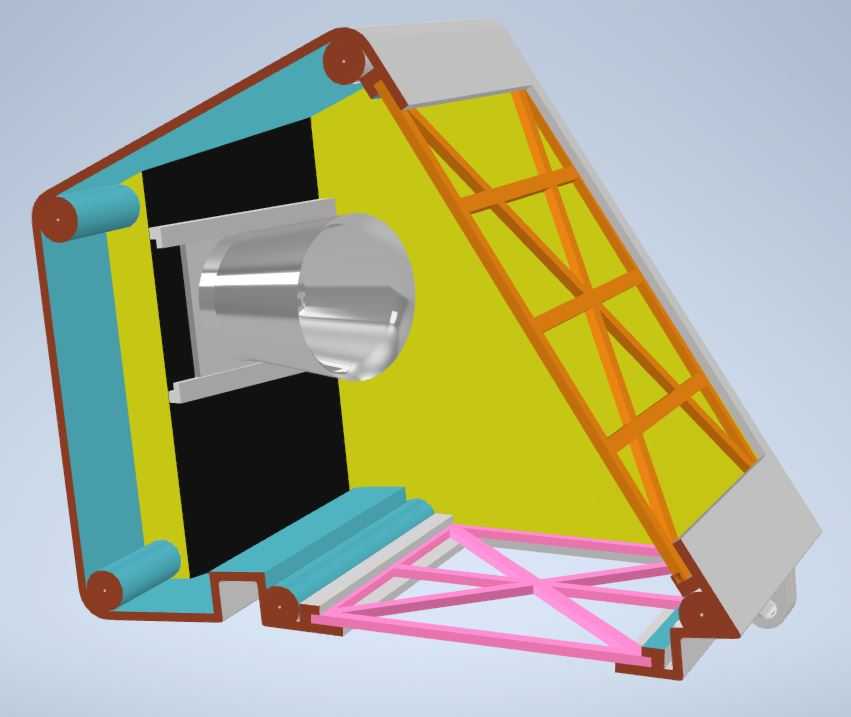

　　既可以兼容不同品牌同排量化油器的安装尺寸差，也能避免安装时橡胶密封件被锐边割破导致漏气。风箱主体采用框架式支撑结构，外侧橙色桁架为主要承力结构，壁厚2mm，可承受日常行驶中路面带来的持续振动载荷，避免长期使用后壳体开裂；粉色底部桁架为辅助支撑，兼顾底部防剐蹭的防护作用，当车辆经过起伏路面时，底部桁架先接触障碍物，避免风箱主体壳体被撞破损。进气侧的蓝色导风结构采用弧形流道设计，可引导进气沿切线方向进入风箱内腔，利用离心力初步分离空气中携带的大颗粒灰尘，减少后续滤芯的堵塞概率；内腔的黑色区域为滤芯安装位，预留了5mm的密封压边余量，可适配厚度10-15mm的通用海绵滤芯，更换成本低且采购渠道广泛。安装边界方面，风箱整体呈斜切三角布局，

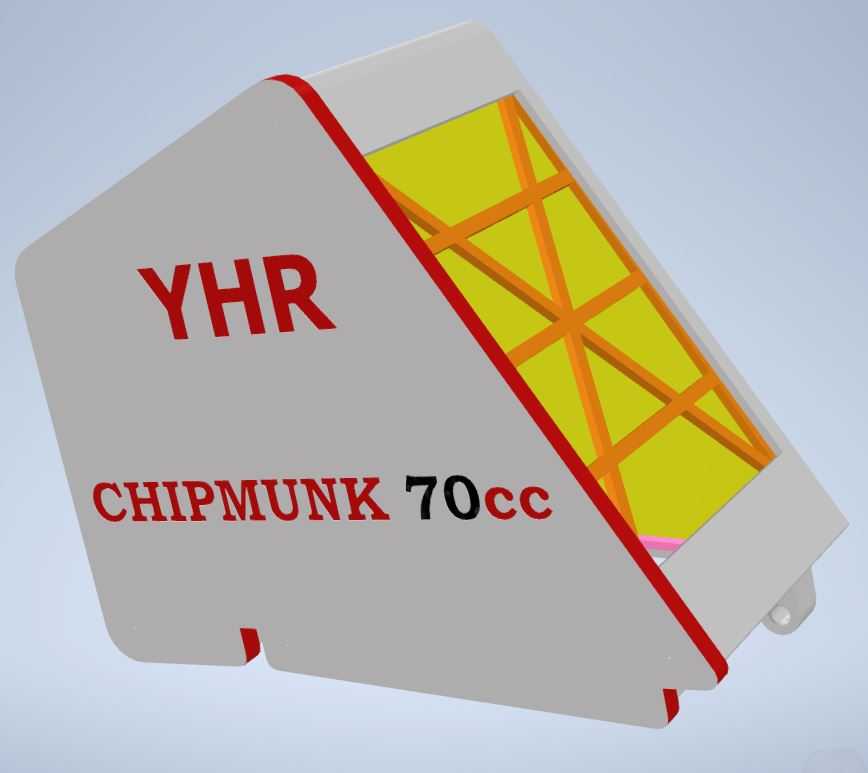

　　最大外轮廓尺寸适配50cc踏板车车架侧部的闲置空间，与车架主梁的最小间隙保留8mm，避免行驶中振动产生磕碰异响；与后轮旋转外轮廓的间隙保留15mm，防止轮胎甩起的泥水直接灌入进气口；与发动机缸头散热片的间隙保留10mm，避免缸头高温直接传导至风箱壳体，降低进气温度提升充气效率。设计时特意将风箱上盖的标识区域做了平整化处理，方便用户根据自身需求做个性化标识喷涂，同时所有壳体拼接处都设计了嵌入式密封槽，可填充直径3mm的发泡密封胶条，保证进气负压稳定，避免未经滤清的空气从拼接缝隙直接进入发动机造成缸体异常磨损。针对3D打印自制的应用场景，所有结构的最小壁厚都控制在1.2mm以上，无小于45度的悬空锐角结构，

　　无需添加过多支撑即可完成FDM工艺打印，打印完成后仅需简单去除支撑毛刺即可完成装配；所有安装孔都设计为直径4.2mm的通孔，适配M4标准螺栓固定，用户可根据自身车辆的实际布局对边缘冗余结构做小幅切割修改，不会破坏风箱的整体结构强度。流道设计上经过多轮调整，进气阻力控制在120Pa以内，在保证进气量满足50cc二冲程发动机全工况需求的前提下，尽可能降低进气噪声，避免改装后出现进气啸叫的问题；风箱内腔的容积设定为1.2L，刚好匹配50cc二冲程发动机的进气谐振需求，可在中低转速区间提升进气脉冲效应，优化低速扭矩输出特性，更适合城市代步场景下的频繁启停工况。
