M?rklin电机万向轴飞轮承接座结构

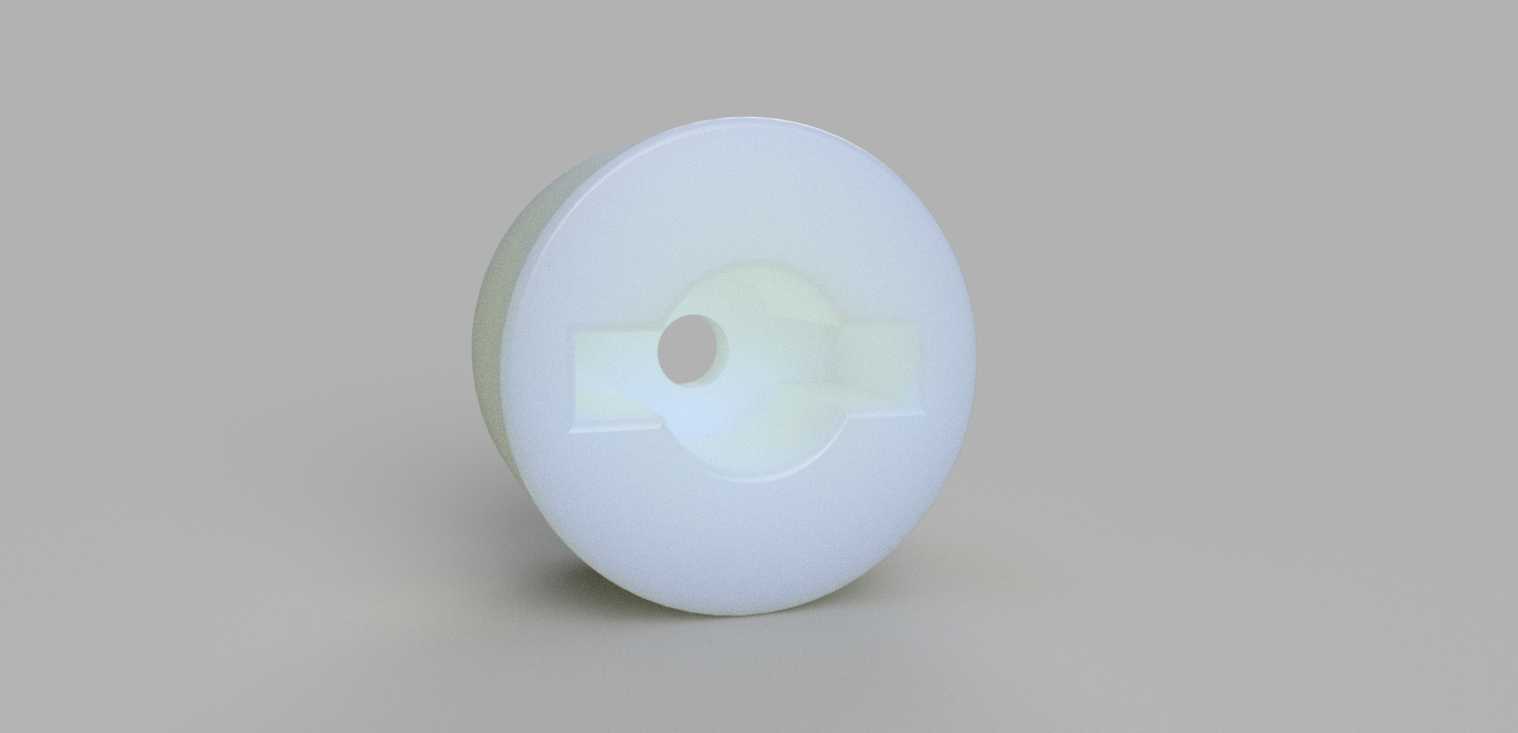

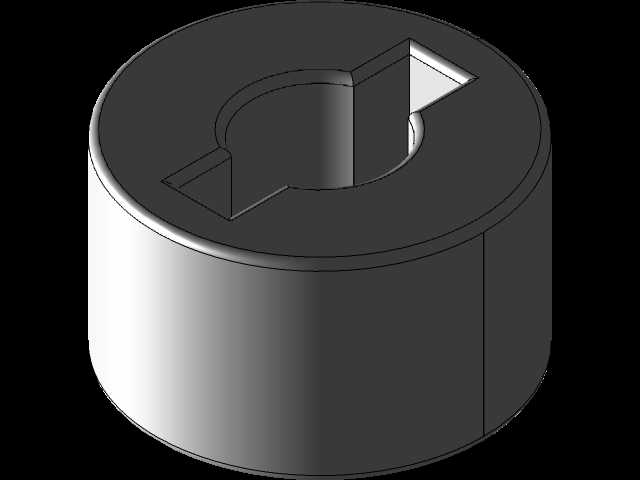

　　做小型传动系统适配的时候，这类承接座的作用往往容易被忽略，很多人觉得只是个套在飞轮上的塑料件，实际在 hobby 级模型传动链路里，它直接决定了万向轴和飞轮输出端的同轴度，跑起来抖不抖、传动虚位多大，全看这个零件的尺寸公差做得到不到位。这个零件是适配M?rklin E408905型号电机的飞轮端承接结构，核心作用是把飞轮的中心孔位和万向轴的输入端做刚性衔接，同时抵消电机轴和万向轴之间微小的角度偏差，毕竟小型模型车或者轨道模型的传动布局很难做到完全同轴，硬连接的话很容易在运行中憋坏电机输出轴，或者让万向轴的十字节过早磨损。从结构上看，整体是圆盘式的外形，主体厚度刚好覆盖飞轮的中心安装沉台，不会突出飞轮端面蹭到周边的机架结构，

　　外圆直径和飞轮的中心凸台完全匹配，安装的时候直接卡入飞轮的中心凹槽，不需要额外打胶或者做过盈配合，靠卡槽的限位就能实现周向固定，不会跟着轴转的时候出现打滑。中心的通孔是和电机输出轴配合的部位，孔的公差控制在H7级别，既不会太松导致轴转的时候座子晃，也不会太紧装的时候把塑料件撑裂，毕竟这类零件大多用POM或者尼龙材质加工，有一定的自润滑性，长期和金属轴摩擦也不会出现过度磨损的情况。两侧开的对称卡槽是给万向轴的连接叉预留的安装位，卡槽的宽度刚好卡住万向轴叉的两个凸耳，传递扭矩的时候受力均匀，不会出现单边受力别劲的情况，卡槽的深度做了限位设计，万向轴插到底之后刚好和承接座的端面齐平，不会有多余的突出量影响飞轮的动平衡。设计的时候首先要考虑的就是安装边界，整个零件的最大外圆不能超过飞轮中心凸台的直径，不然装上去之后会突出飞轮表面，和旁边的电机端盖或者机架侧板发生干涉，尤其是小型模型的内部空间非常紧凑，往往留给传动部件的间隙只有零点几毫米，尺寸稍微超差就会装不上，或者运行的时候出现摩擦异响。其次是同轴度的控制，中心轴孔和外圆定位面的同轴度必须控制在0.02mm以内，不然飞轮转起来的时候会出现偏心，高速运转的时候整个传动系统都会出现振动，不仅会增加噪音，还会让电机的负载变大，缩短电机的使用寿命。还有卡槽的对称度，两个卡槽相对于中心孔的对称度误差不能超过0.03mm，不然万向轴装上去之后会出现偏斜，传动的时候扭矩传递不均匀，

　　万向轴的十字节会一直承受交变的侧向力，跑不了多久就会出现松旷。实际应用场景里，这类承接座大多用在比例模型的传动系统中，不管是轨道火车模型还是遥控车模，只要用到M?rklin这款带飞轮的电机，都需要这个零件来衔接万向轴，飞轮本身的作用是储存转动惯量，让电机的输出更平顺，避免低速的时候出现顿挫，而承接座就是把飞轮的平顺转动稳定传递给万向轴的关键中间件，没有这个零件的话，万向轴直接插在电机轴上，不仅固定不牢，还会因为和飞轮端面的摩擦产生额外的阻力。设计建模的时候，首先要根据飞轮的中心沉台尺寸确定外圆的直径和定位台阶的厚度，保证装上去之后和飞轮端面完全贴合，没有轴向的窜动，然后根据电机轴的直径确定中心孔的尺寸，

　　再根据配套万向轴的连接叉尺寸确定两侧卡槽的宽度、深度和位置，所有的棱角都做了R0.2的圆角处理，避免安装的时候刮手，也减少应力集中，防止塑料件在受力的时候出现开裂。另外零件的材质选用也有讲究，不能用太硬的ABS，不然和金属轴摩擦的时候磨损快，也不能用太软的PE，不然受力的时候容易变形，导致传动虚位变大，POM是比较合适的选择，硬度适中，自润滑性好，注塑成型的精度也容易保证，批量生产的时候尺寸稳定性好。很多新手在建模这类零件的时候，容易忽略卡槽和万向轴之间的间隙预留，把卡槽尺寸做的和连接叉完全一样，实际装配的时候因为塑料件的成型收缩率，很容易出现插不进去的情况，所以建模的时候要给卡槽预留0.05mm的间隙，既不会有太大的虚位，又能保证装配顺畅。还有中心孔和电机轴的配合，不能做间隙太大的滑配，不然转动的时候会有敲击声，也不能做过盈配合，不然装拆的时候非常麻烦，甚至会把电机轴顶弯，过渡配合是最合适的，用手稍微用力就能把电机轴推进孔里，转动的时候没有相对晃动。这个零件虽然结构简单，但是在整个传动链路里的作用非常关键，尺寸上的微小误差都会被放大成整个传动系统的振动和异响，所以建模的时候每一个尺寸都要对照实际配件的测量值来做，不能凭经验估算，尤其是定位面的尺寸和配合公差，必须严格按照实际装配需求来设定，才能保证装上去之后整个传动系统运行平顺，没有多余的阻力和异响。
