CA6140车床用NIVELADOR回旋镖手结构件

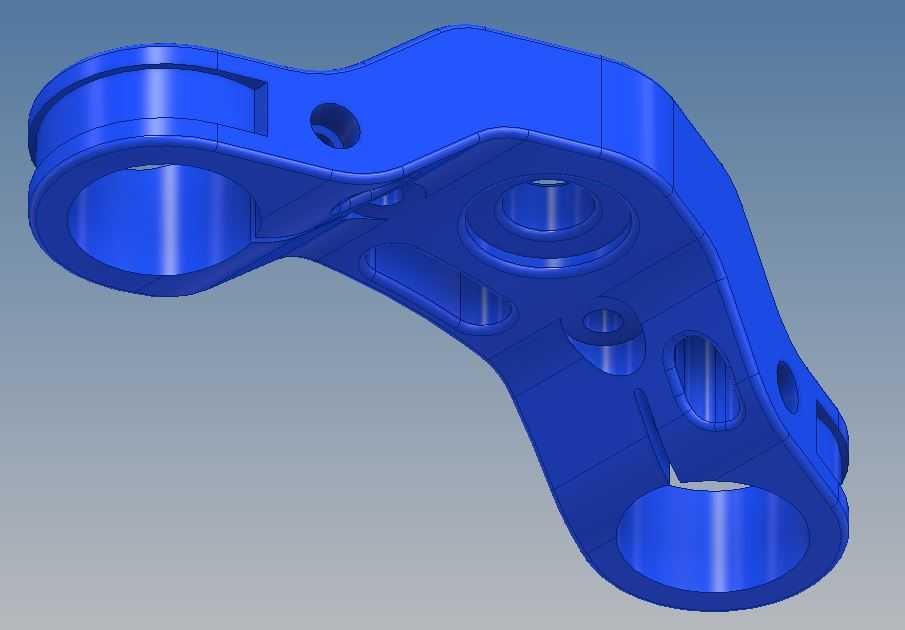

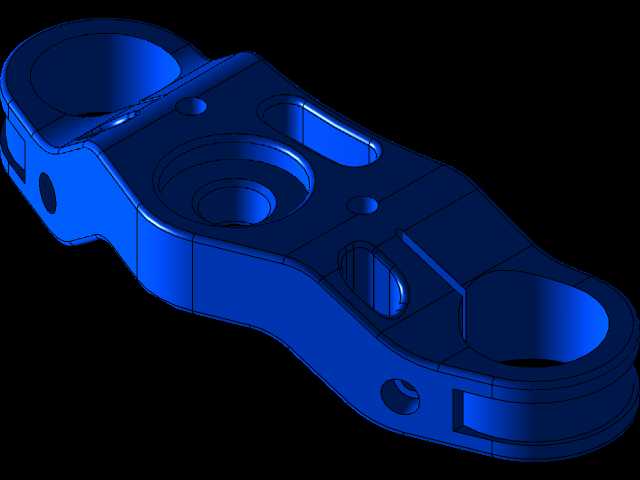

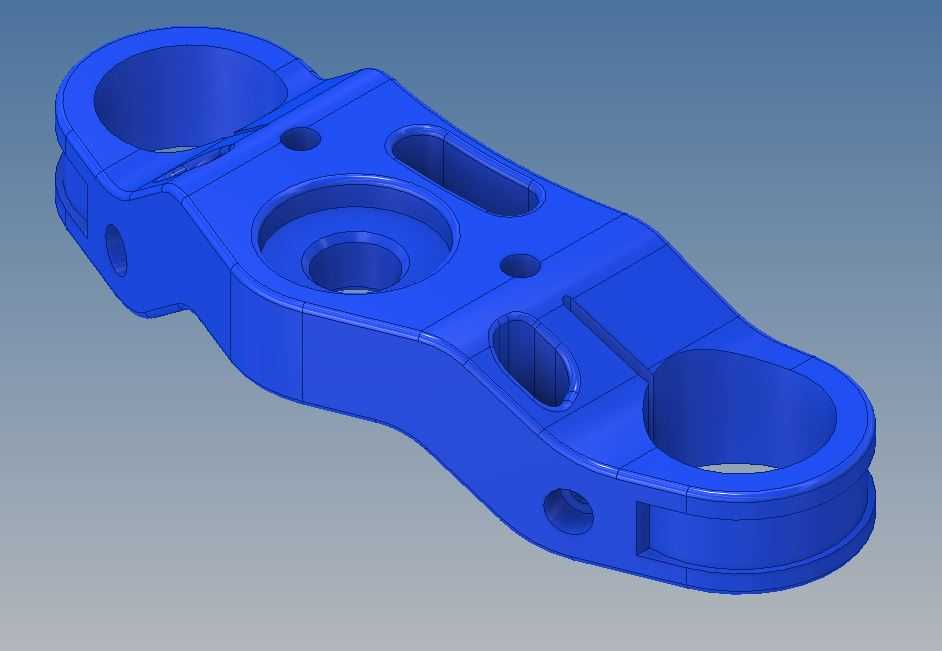

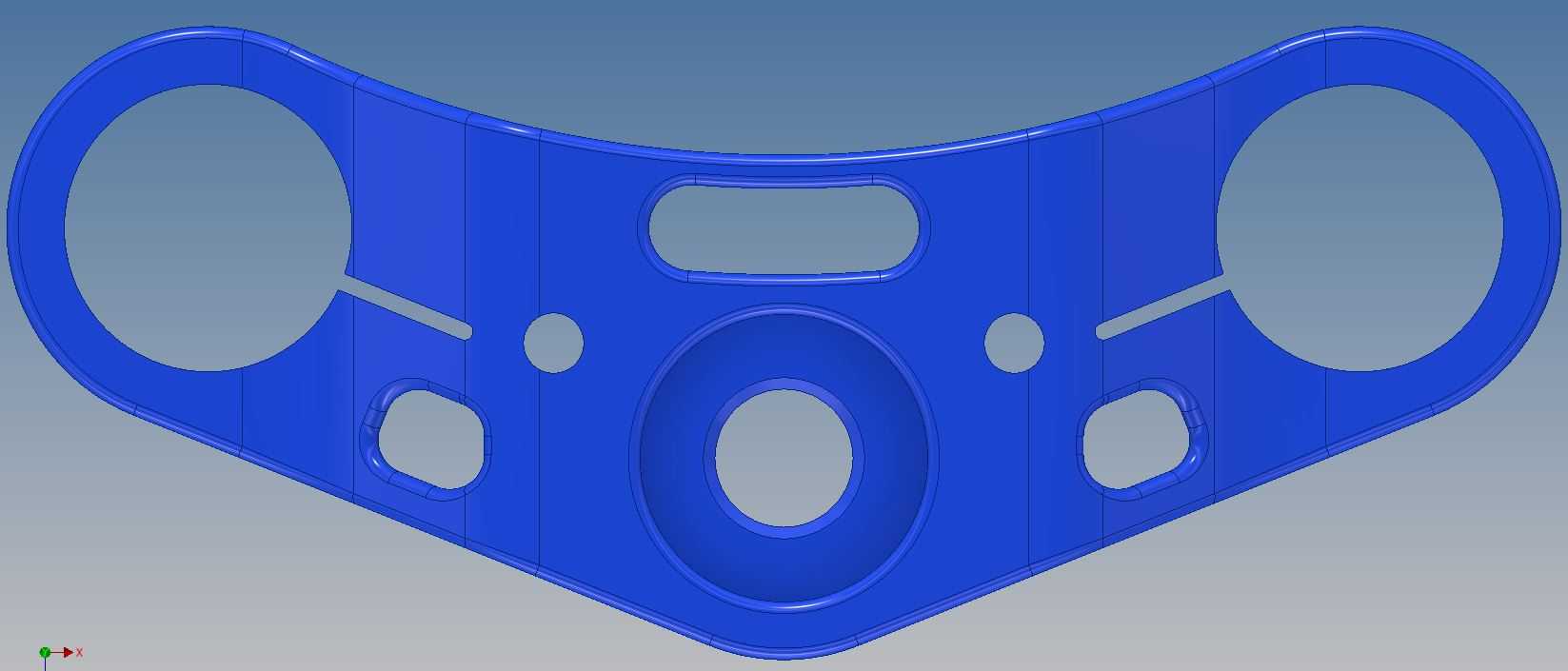

　　在普通卧式车床的进给与操纵联动机构中，这类异形连接构件承担着多工位动作传递、位置校准的核心作用，区别于常规轴类、盘类车床零件，其非对称的异形轮廓是为适配车床床身内部狭窄的安装空间，避让周边的走刀光杆、操纵杆以及润滑管路而设计，避免机构运行过程中出现运动干涉。从结构细节来看，构件两端设置的大尺寸通孔为铰接安装位，分别对应车床操纵机构的主动摆杆与从动执行端，孔位的同轴度公差控制在IT7级，保证铰接转动时无卡滞、旷量，孔内壁预留有油槽结构，可在装配时填充润滑脂，降低长期往复摆动带来的接触面磨损，延长构件的服役周期。构件本体上分布的多个小尺寸沉孔，一方面用于安装限位挡片，约束铰接轴的轴向窜动，另一方面可作为配重调整孔，

　　通过在不同孔位加装配重销，平衡构件非对称结构带来的转动惯量偏差，让操纵动作的手感更均匀，不会出现某一角度位置受力突变的情况。构件中部的异形凹槽与加强筋结构是设计的核心考量，凹槽用于避让车床内部的拨叉凸起结构，在构件摆动至极限位置时，刚好容纳拨叉的突出部分，将机构的行程利用率提升15%左右；而侧面的加强筋沿着构件的受力方向布置，在不增加整体壁厚的前提下，将构件的抗弯强度提升30%以上，避免频繁扳动操纵手柄时，构件因受力产生塑性变形，导致操纵位置不准、进给档位错位的问题。从安装边界来看，该构件的整体外轮廓完全适配CA6140车床床头箱下方的操纵腔空间，最大回转半径控制在120mm以内，装配时无需拆解周边的其他传动组件，

　　只需将两端铰接孔对准对应轴位，插入销轴并加装轴向限位卡簧即可完成安装，后期维护更换的便捷性较高。在实际加工制造环节，这类异形构件适合采用精密铸造完成毛坯成型，再通过数控铣削加工各安装孔位与配合面，毛坯铸造时预留2mm的加工余量，既可以减少后续机加工的材料去除量，又能保证配合面的材料致密性，避免铸造缺陷影响构件的结构强度。构件表面采用发蓝处理，在车间多油污、多切削液飞溅的使用环境下，具备较好的防锈能力，同时表面粗糙度控制在Ra3.2以下，减少杂质附着在构件表面的概率，避免杂质进入铰接孔内部加剧磨损。从功能实现逻辑来看，该构件将操纵手柄的旋转动作，通过自身的异形轮廓转化为两个方向的同步位移，一方面带动主轴箱内的滑移齿轮切换档位，

　　另一方面触发行程开关完成进给系统的联锁保护，避免主轴档位未挂到位时进给系统误启动，打坏齿轮齿面。在长期的车床运维场景中，这类异形操纵构件属于易损耗的运动件，频繁的往复摆动会让铰接孔出现磨损扩孔的情况，当孔位磨损量超过0.1mm时，就会出现操纵档位不清、手柄晃量过大的问题，需要及时更换，而精准的三维模型可以为备件加工、尺寸测绘提供可靠的参考，无需反复拆解床身测量实物尺寸，大幅降低维修测绘的工作量。建模过程中需要重点关注各孔位的相对位置尺寸、加强筋的拔模角度以及凹槽的避让深度，这些尺寸直接决定了构件装配后能否正常动作，若孔位位置偏差超过0.05mm，就会出现装配后卡滞、无法挂档的问题；若加强筋的拔模角度设置不合理，铸造毛坯脱模时会出现缺肉、裂纹的缺陷，影响构件的成品率。
