CA6140车床主轴变速操纵机构

　　在普通卧式车床的进给与主轴传动链改造、实训拆装以及故障复现工作中，操纵机构往往是最容易被忽略却直接决定换挡手感与挡位准确性的部分。这套三维结构围绕CA6140车床常用的多挡位变速操纵场景展开，把手柄、转轴、凸轮盘、定位杠杆、弹簧顶销以及箱体安装座之间的运动关系完整呈现出来，适合用于机床传动系统教学、换挡机构原理演示和维修备件测绘。

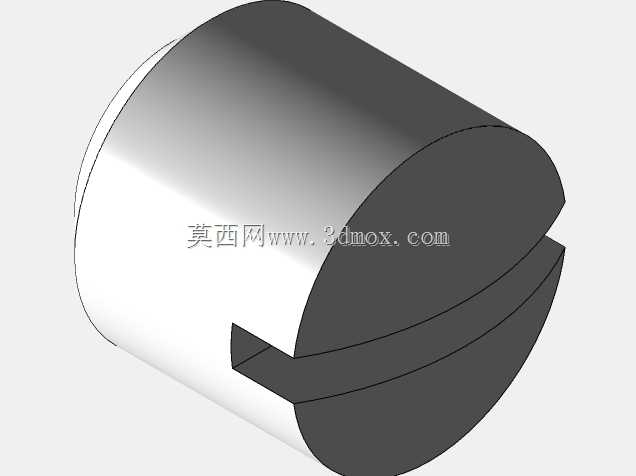

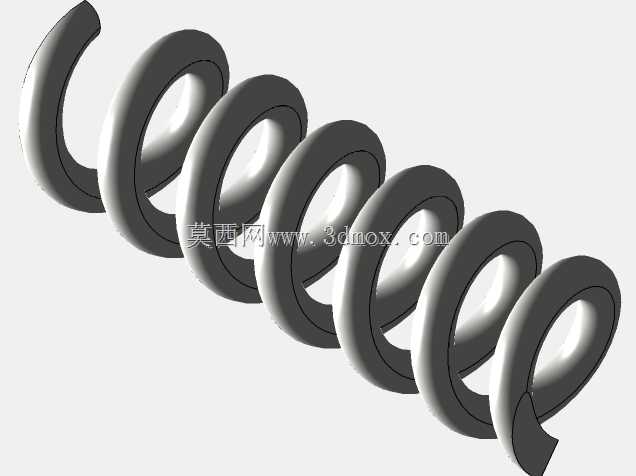

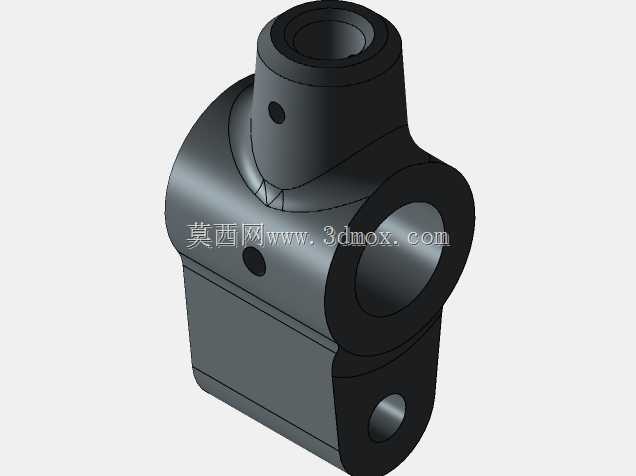

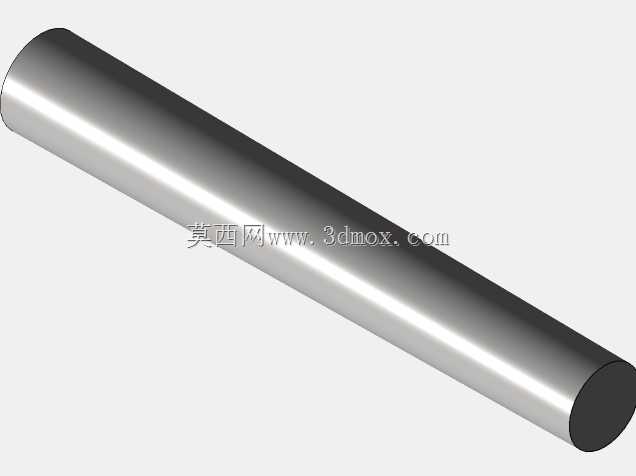

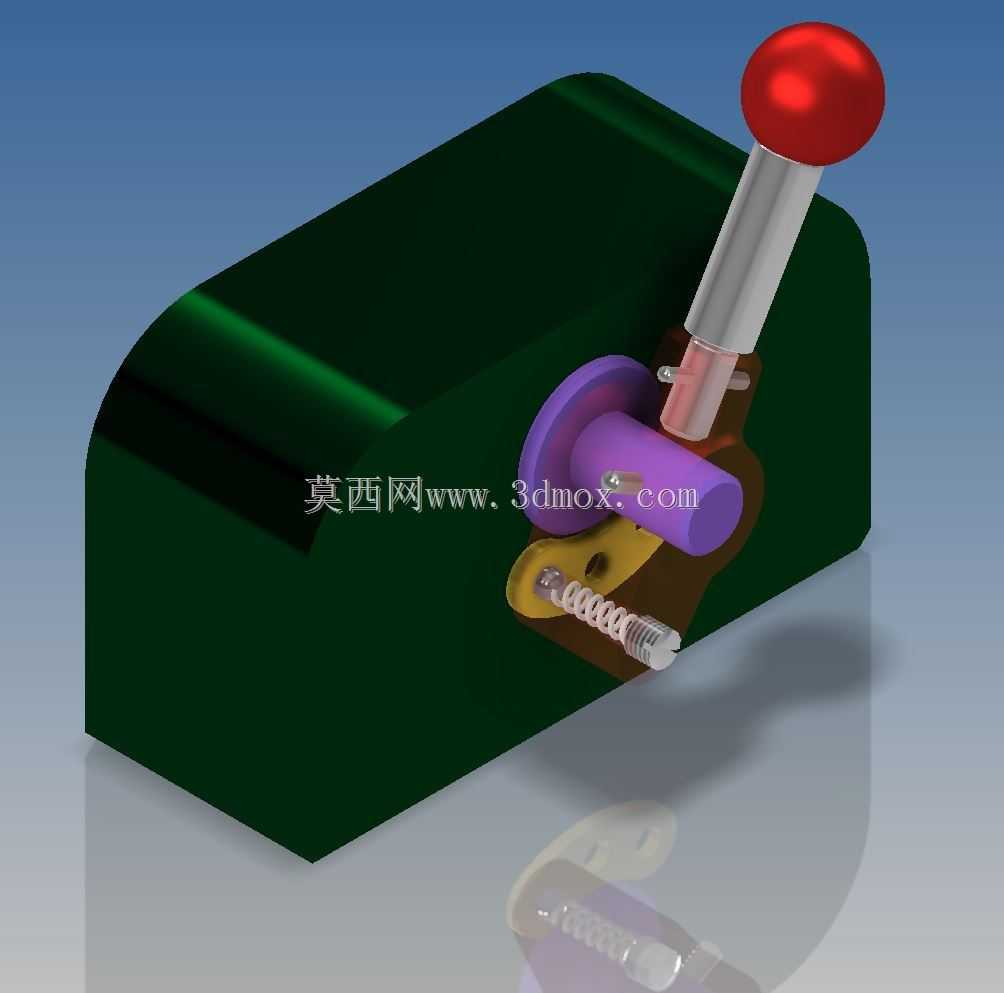

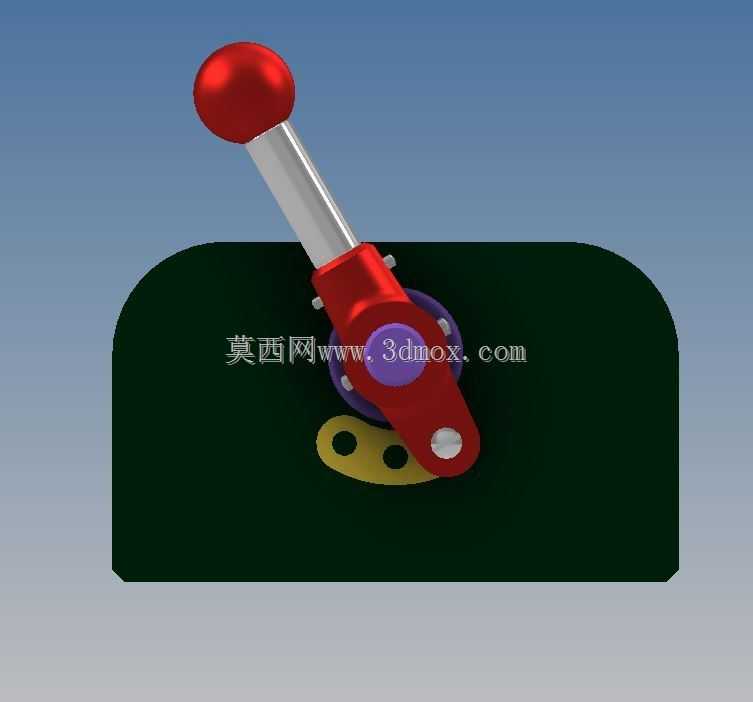

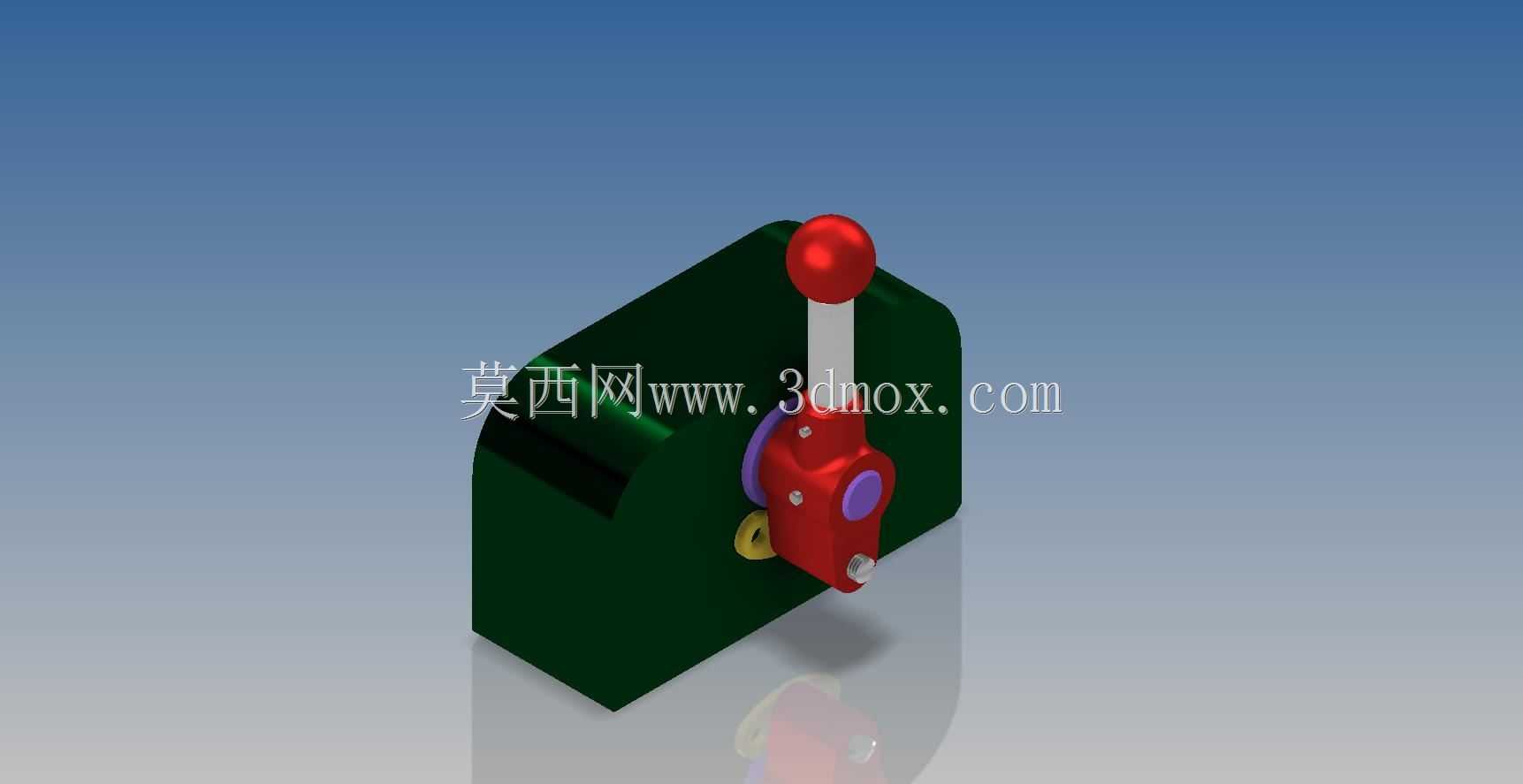

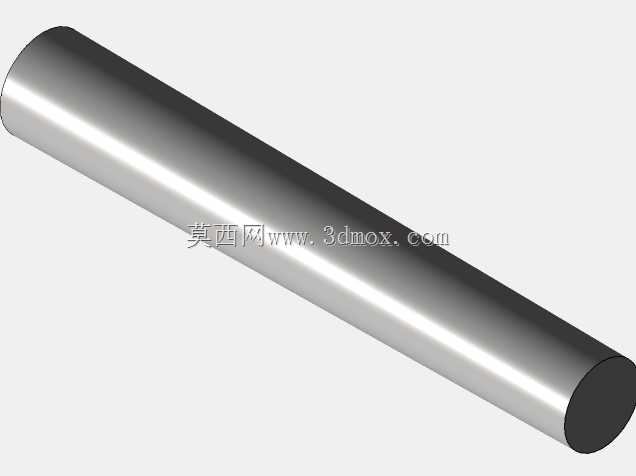

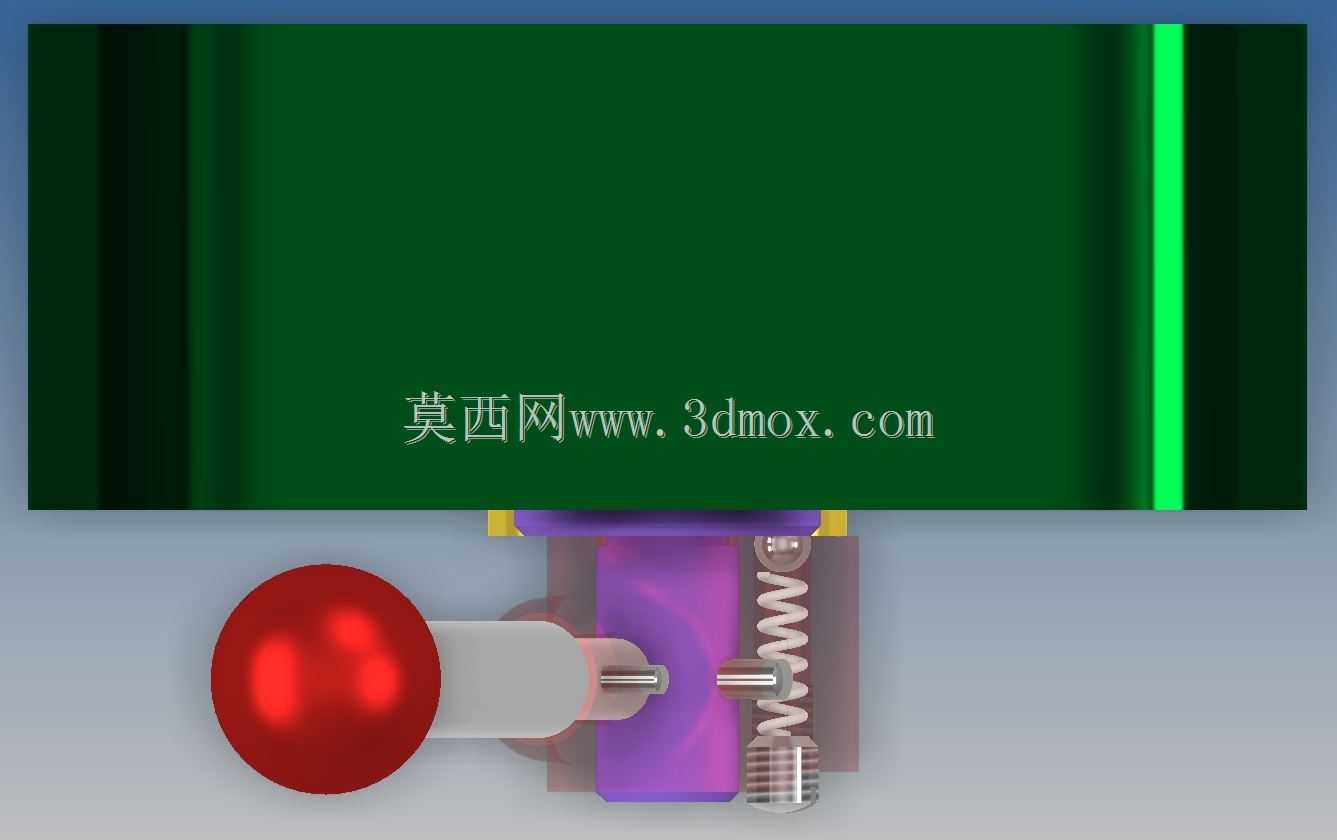

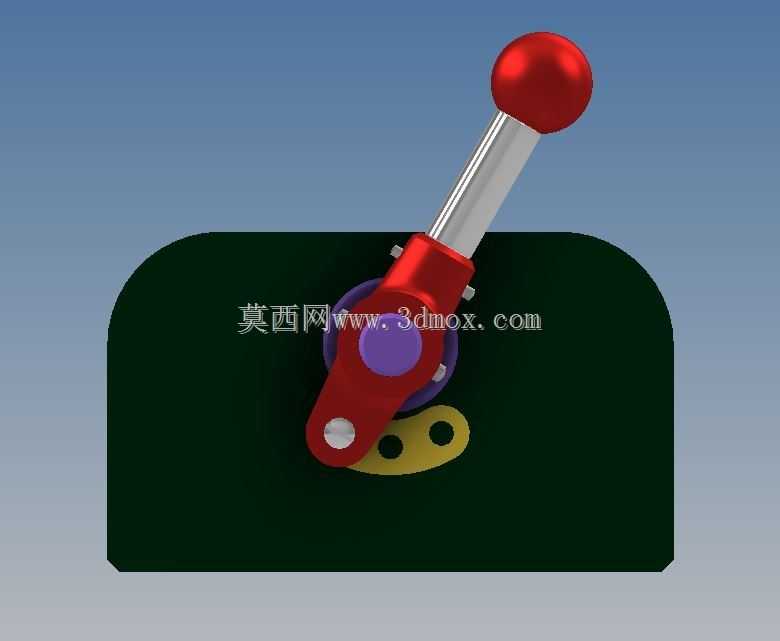

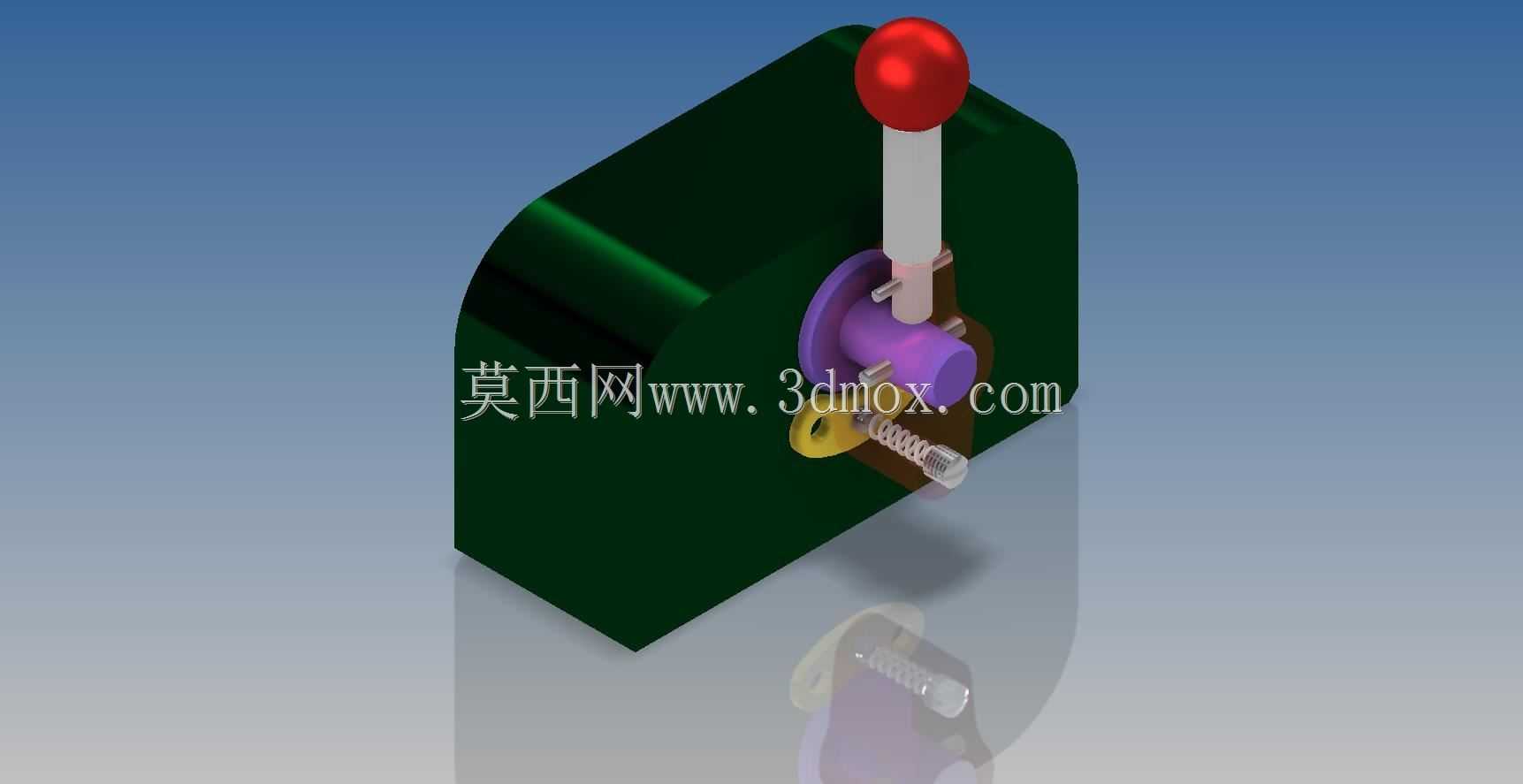

　　实际装车时，操作者通过顶部红色球形手柄输入摆动动作，力经金属杆传递到紫色凸轮组件。凸轮轮廓并非简单圆弧，而是按照不同挡位的行程要求设计出阶梯状曲面；转动过程中，曲面推动杠杆和拨叉类零件产生轴向位移，进而控制变速箱内滑移齿轮的啮合位置。机构下部设置了弹簧与钢珠式定位结构，弹簧始终把定位件压向凸轮或定位盘的凹坑，使手柄在每个挡位都能获得清晰的到位反馈，避免车床切削振动造成脱挡、跳挡。

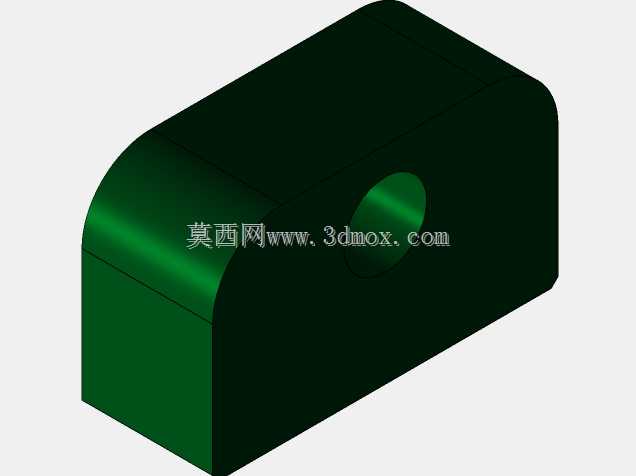

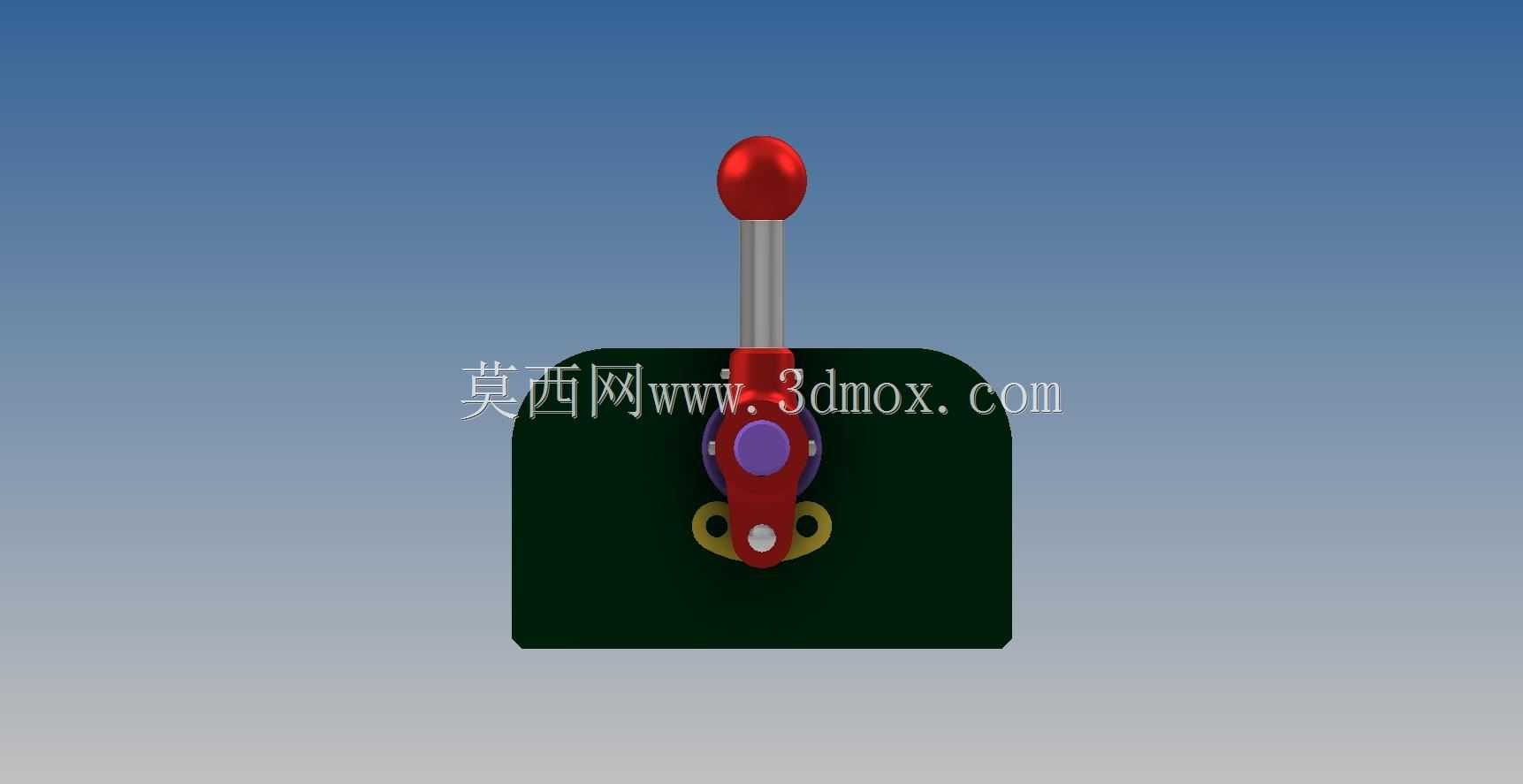

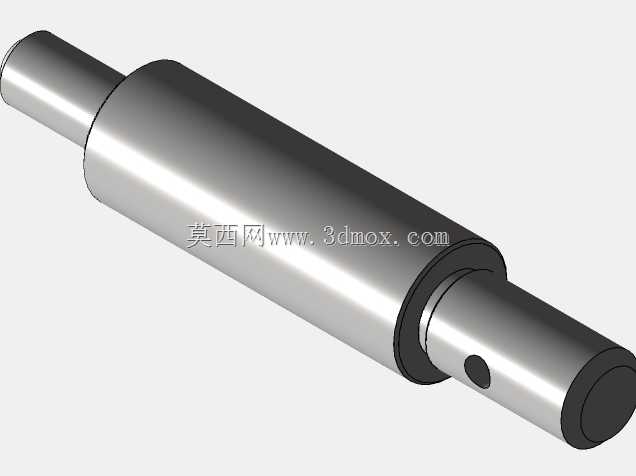

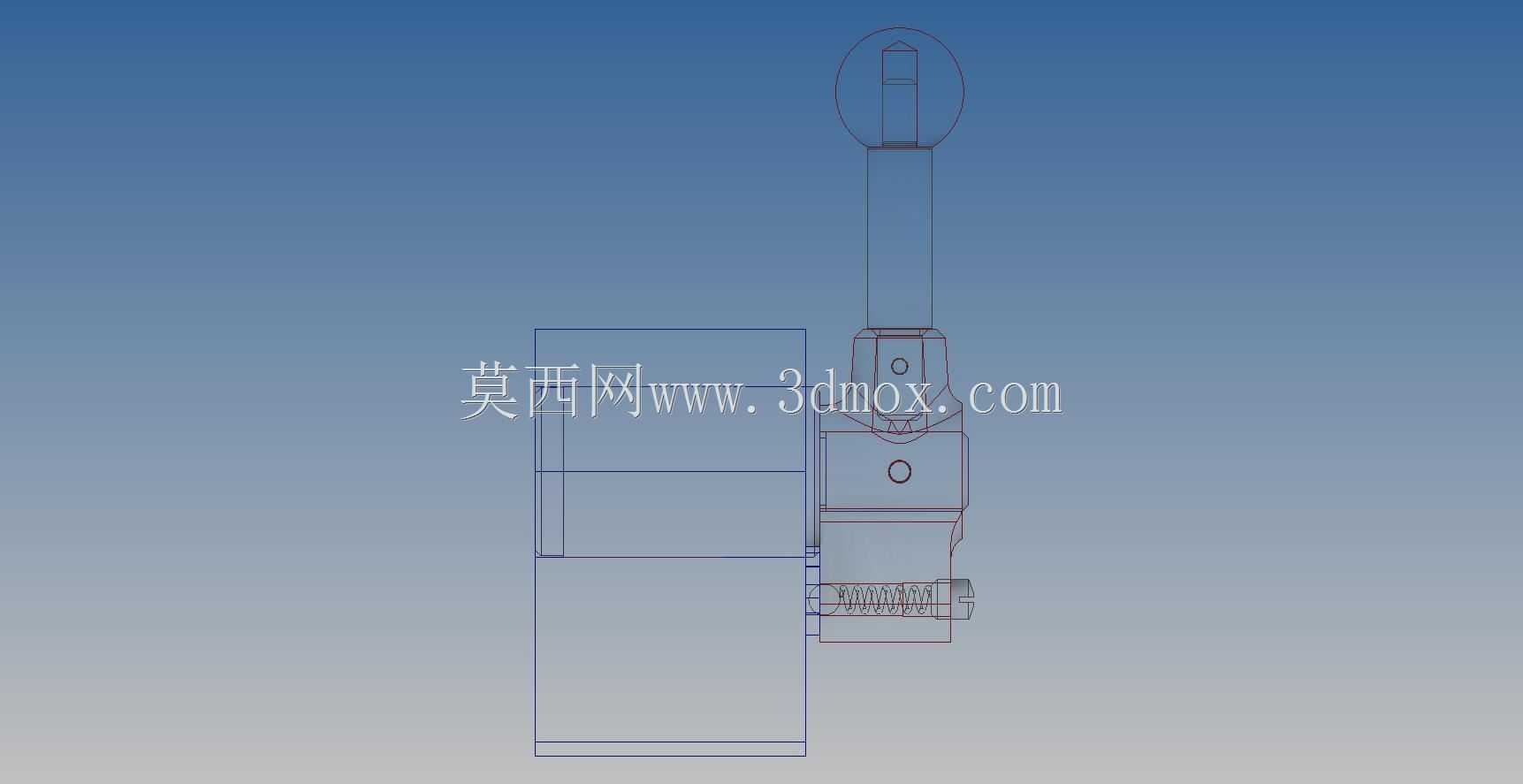

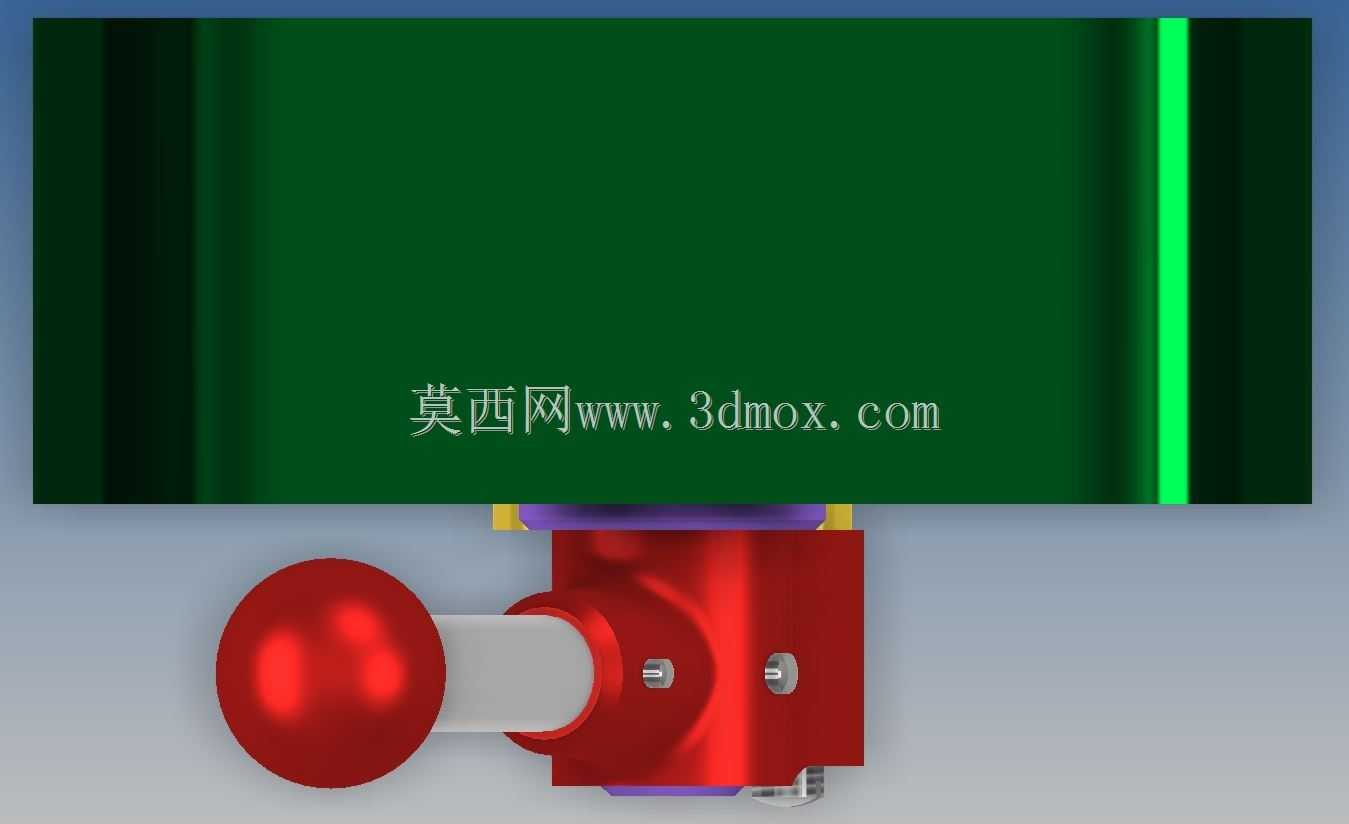

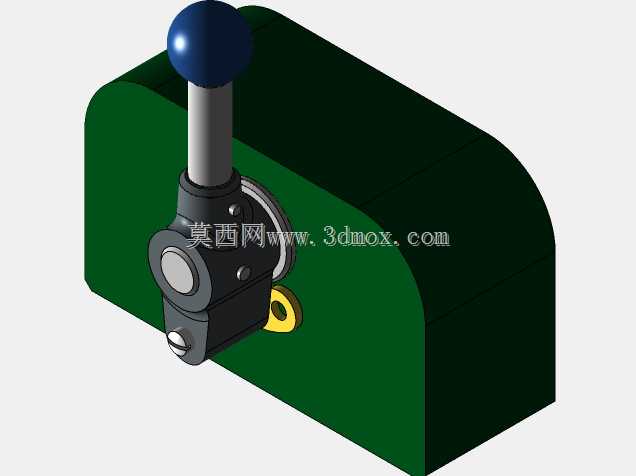

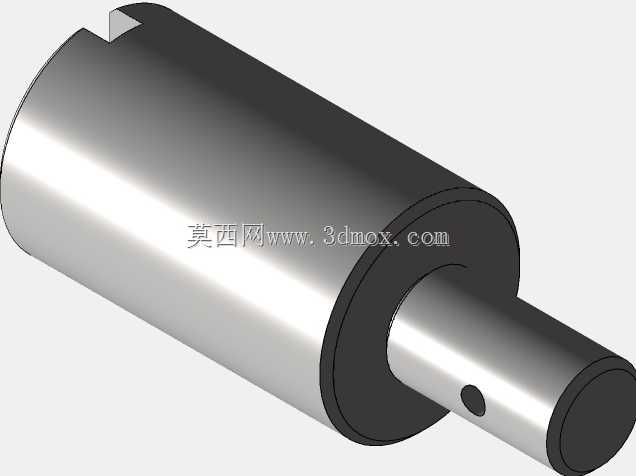

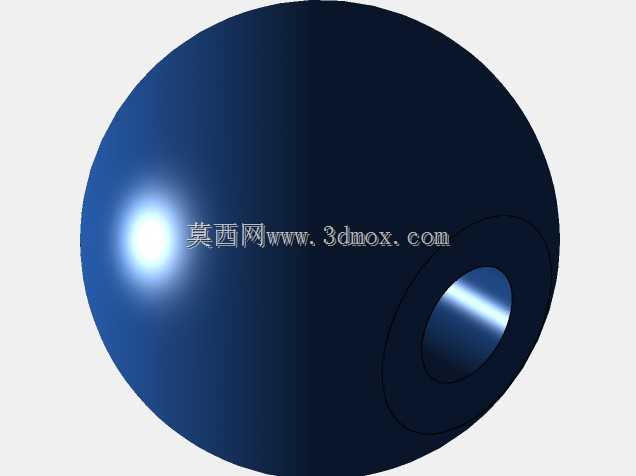

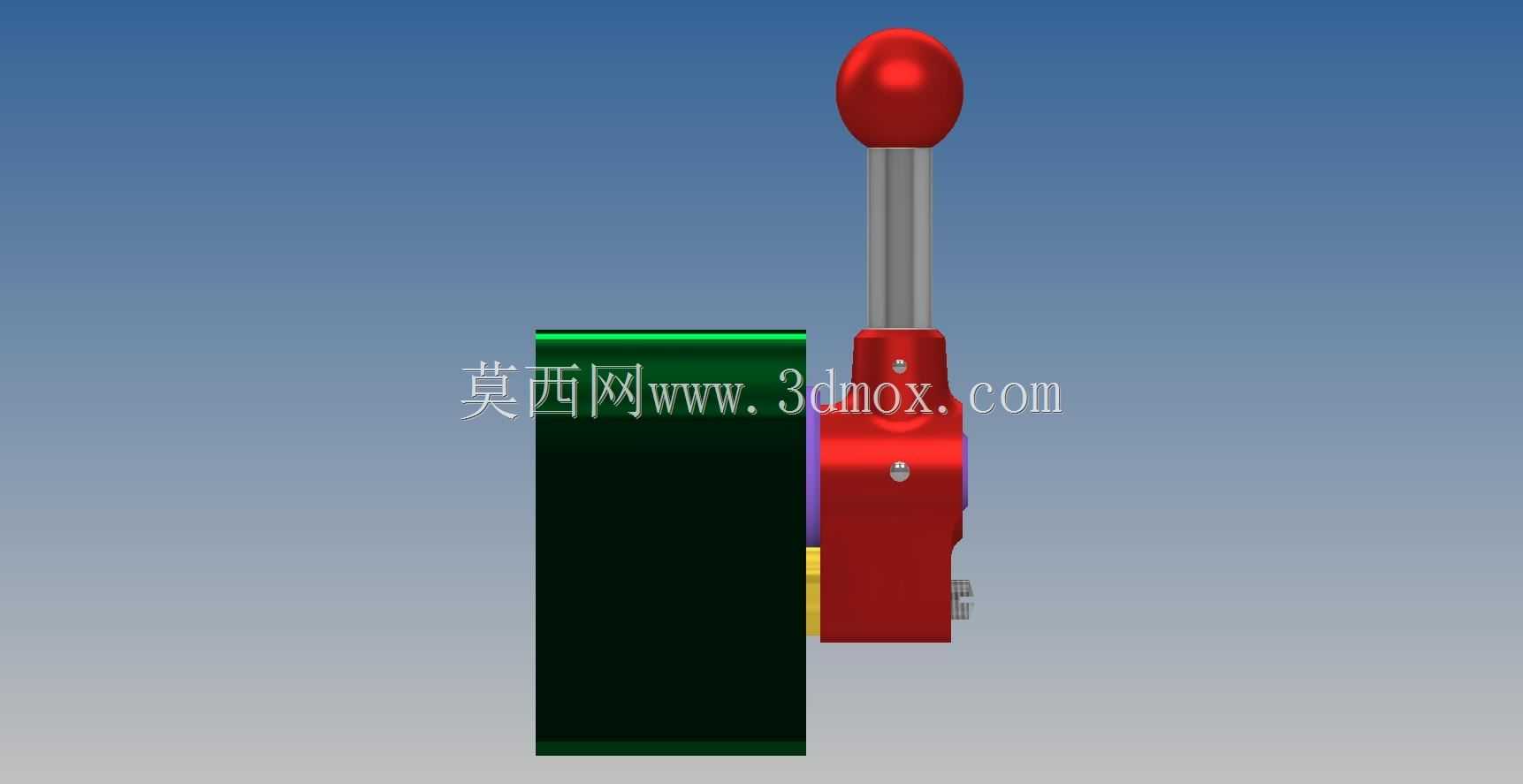

　　从结构布置看，深色箱体部分代表安装基体，操纵轴从箱体侧壁穿入，外部保留手柄操作空间，内部则与凸轮、杠杆和定位元件配合。设计时需要重点控制转轴轴线与箱壁孔的同轴度，若孔位偏差过大，手柄转动会出现卡滞；凸轮盘的轴向位置也要与拨叉行程严格对应，过定位会使零件磨损加快，间隙过大则会造成挡位不清。球形手柄采用较大的握持直径，便于操作人员在戴手套或频繁换挡时快速施力；杆部与手柄之间通过可靠连接传递扭矩，连接处应避免应力集中。

　　安装边界方面，该机构属于车床主轴箱侧面的操纵组件，外部轮廓主要由手柄摆动范围决定。三维建模时需预留手柄上下、左右转动的全包络空间，防止手柄与主轴箱盖板、润滑管路或安全防护罩发生干涉。箱体结合面应考虑密封和防尘，转轴穿出位置可设置衬套或油封，以减少润滑油外泄并阻挡切屑粉尘进入。弹簧顶销的安装孔需保证导向长度，孔径与销体之间采用合理间隙配合，使顶销在频繁压缩和复位过程中不偏磨。

　　功能特性上，这套机构把人工的旋转输入转换为内部执行件的规律位移，一个手柄即可完成多个齿轮位置的选择。凸轮曲线承担了行程分配作用，定位弹簧负责挡位保持，杠杆则用于改变力的方向和放大位移。各零件之间的运动副清晰，适合在三维软件中进行干涉检查、拆装动画制作以及运动轨迹验证。对于机床维修人员，模型可用于说明换挡沉重、挡位不准、弹簧失效和凸轮磨损等常见问题的产生原因；对于教学场景，它能够把抽象的传动原理图转化为可观察的空间结构，帮助理解普通车床主轴变速系统中操纵件、定位件和执行件之间的配合逻辑。
