CA6140机床配套蜡染盒承载结构件

　　在普通车床的日常加工辅助工序里，这类槽型架体结构的蜡染盒构件，主要承担工序间工件蜡封处理环节的承载定位功能，是CA6140系列车床配套辅助工装里的常用小件。从实际使用场景来看，车间里对加工完成的轴类、盘类小件做蜡染防锈或者工序标识蜡封时，需要一个稳定的承托结构来放置熔融蜡料容器，同时要适配车床侧方的安装空间，不能占用刀架、卡盘的操作回转区域，这也是该结构采用半圆弧端边+长槽主体的核心设计出发点。

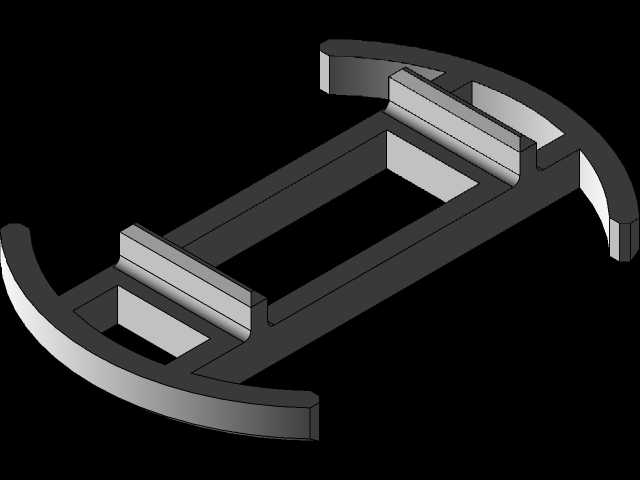

　　从结构功能上拆解，半圆弧的端边设计，是为了贴合车床床身侧方的圆形安装立柱轮廓，安装时可以直接卡靠在立柱侧壁，不需要额外做复杂的定位面加工，靠圆弧面的贴合就能限制架体的横向窜动；长槽型的主体框架，内部留空的尺寸刚好适配常规规格的方形蜡料盒，两侧凸起的挡边高度控制在15mm，既可以防止蜡料盒在设备轻微振动时滑落，又不会遮挡操作人员取放蜡盒的操作空间，挡边的内侧做了1mm的倒角，避免取放盒体时刮蹭蜡盒外壁造成蜡料滴落。架体底部的承托面做了2mm的下沉台阶，蜡盒放置后底面完全贴合台阶面，不会因为架体的轻微倾斜出现盒体偏移，台阶边缘预留的2mm溢料槽，可以承接少量不慎洒出的熔融蜡料，冷却后直接铲除即可清理，不会污染安装基面。

　　设计思路上完全围绕车床现场的使用工况做取舍，没有多余的装饰性结构，所有的轮廓尺寸都适配CA6140车床的侧装空间：整体长度控制在220mm，宽度110mm，安装后突出床身侧壁的距离不超过80mm，操作人员站在车床操作位侧身就能完成蜡盒取放，不需要额外挪动站位；架体的壁厚统一设置为4mm，采用普通Q235板材冲压折弯成型即可，不需要复杂的机加工序，加工成本低，磕碰变形后可以直接手工校正，适合车间粗放的使用环境。安装边界上，半圆弧端的中心孔距长槽端部的距离为60mm，安装时采用M6的内六角螺钉直接固定在床身侧方的预留螺纹孔上，不需要额外打孔，安装孔做了长圆孔设计，前后调节余量有10mm，可以根据不同操作人员的使用习惯微调架体的前后位置，适配不同身高操作人员的操作半径。

　　实际使用中，这种结构的架体除了承托蜡染盒，也可以临时放置划线针、毛刷等小型辅助工具，槽体内部的空间利用率较高，两侧的挡边在放置长柄工具时也能起到限位作用，不会因为车床的启停振动导致工具滚落。结构的受力点主要集中在底部承托面和安装螺钉位置，建模时特意在安装孔位置做了局部加厚的凸台，厚度增加到6mm，避免长期承重后安装孔位置出现开裂变形；半圆弧端和长槽主体的连接位置做了R8的圆角过渡，减少应力集中，即使承受10kg以内的竖向载荷，连接位置也不会出现断裂问题。架体的表面处理采用喷塑工艺，耐油污耐蜡渍腐蚀，日常清理只需要用棉纱擦拭即可，不需要特殊维护，完全适配机加工车间多油污、多粉尘的使用环境。
