机床加工用气垫承载分隔工装结构

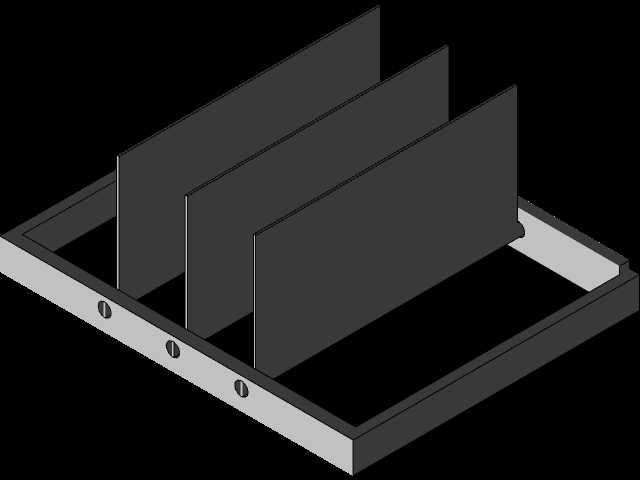

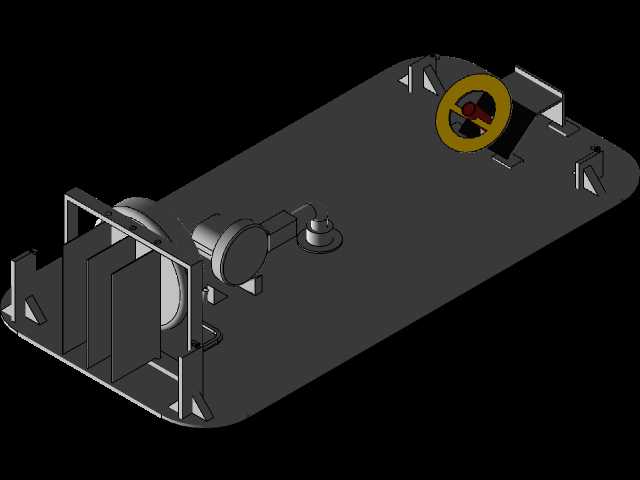

　　在重型机床加工的工件转运、工位暂存环节，这类气垫式承载分隔结构的应用场景十分明确，主要针对大尺寸板类、薄壁类加工件的工位间无磕碰转运需求，解决传统刚性托盘转运时工件表面划伤、叠放挤压变形的痛点。从结构功能来看，该装置底部为带密封腔的框型基座，基座侧面布置的气嘴接入压缩空气后，可在基座底面与地面之间形成均匀气膜，大幅降低移动时的摩擦阻力，单人即可推动整架工件完成跨工位转运，无需额外配置叉车或行车，尤其适合车间内短距离、频繁的工件流转作业。基座上方设置的三块竖向分隔板，将承载区域划分为三个独立的置物槽，每个槽位的宽度经过匹配设计，刚好适配CA6140车床加工的典型板类零件厚度范围，避免工件在转运过程中发生侧倾、相互碰撞，

　　分隔板与基座采用嵌入式连接，可根据待转运工件的实际尺寸快速更换不同厚度的分隔板，调整槽位宽度，适配不同规格的工件承载需求。设计过程中，基座的腔体壁厚经过受力校核，在通入0.4-0.6MPa常规车间压缩空气时，腔体变形量控制在0.2mm以内，保证气膜厚度均匀，不会出现局部漏气导致的承载倾斜问题；基座底面的边缘做了15度倒角处理，避免移动过程中被地面的焊缝、细小杂物剐蹭破坏气膜密封，同时在基座长度方向的侧面预留了两个牵引孔，可连接牵引杆实现长距离的编组转运。从安装边界来看，该装置的整体外轮廓宽度适配车间常规通道的1.2米通行宽度，长度方向可根据单次转运的工件数量做模块化拼接，拼接处采用快速卡扣连接，无需额外紧固件，拆分后可堆叠存放，

　　减少闲置时的仓储空间占用。竖向分隔板的高度设计为工件最大高度的三分之二，既保证对工件的侧向支撑力足够，避免工件倾倒，又不会遮挡工件的加工面标识，方便转运过程中快速核对工件信息。基座上表面与分隔板的接触位置设置了定位销孔，分隔板插入后可自动锁止，转运过程中不会出现窜动，分隔板的表面粘贴有低摩擦系数的非金属垫层，避免与工件硬接触产生压痕，垫层采用可更换设计，磨损后只需撕下更换即可，无需整体更换分隔板，降低后期维护成本。在实际使用中，该结构可直接对接机床的出料工位，加工完成的工件可直接从卡盘取下放入对应槽位，待整架放满后即可推送至下一道工序的待料区，相比传统的木质托盘转运，不仅避免了木屑对加工面的污染，也减少了工件吊装的次数，降低吊装过程中的安全风险。气路接口采用标准的快插接头，可直接对接车间现有压缩空气管路，无需额外配置气源处理元件，基座内部的气腔做了防锈处理，长期使用不会因锈蚀产生杂质堵塞气膜微孔，保证气垫功能的稳定性。
