CA6140车床配套D型电气接插件结构

　　在普通卧式车床的电气控制系统布线环节，D型电气插头是控制柜与床身执行端之间实现信号、动力回路快速对接的核心连接件，这类接插件的结构可靠性直接决定车床操作回路、进给控制回路的通断稳定性，避免车间加工工况下因振动、油污侵入导致的接触不良故障。从实际装配场景来看，该款接插件适配CA6140系列车床的原有布线点位，安装时需匹配床身侧壁的预留安装孔位，其安装边界需预留至少15mm的插拔操作空间，避免与周边的走线槽、润滑管路产生干涉，接插件的插合面朝向需与线缆走线方向保持15度以内的倾角，减少线缆弯折应力对接线端子的长期拉扯。

　　从结构设计逻辑来看，这款D型插头采用了分体式卡扣锁紧结构，插合后两侧的弹性卡扣会自动卡入插座对应的卡槽内，即便车床在重切削工况下产生持续低频振动，也不会出现接插件松脱的问题；插头本体的绝缘基座采用耐油工程塑料材质，能够抵御车床加工环境中长期存在的切削液飞溅、润滑油雾侵蚀，避免绝缘性能下降引发的回路短路问题。内部的导电端子采用差异化排布设计，大电流端子与信号端子之间设置了隔离筋，避免动力回路的电磁干扰串入控制信号回路，减少车床进给系统出现信号误触发的概率。

　　实际使用过程中，这类接插件主要承担车床操作面板按钮信号、主轴启停控制信号、冷却泵供电回路的连接传输功能，相比传统的螺钉压接式接线方式，采用该款插头可以大幅缩短车床电气装配的布线周期，后期设备检修时也能快速断开回路，无需逐根拆卸接线端子，降低维护的时间成本。设计阶段针对车床的工况特点做了针对性的结构优化：插头的线缆出口处设置了锥形防弯折护套，能够适配直径6-10mm的多芯控制电缆，护套与线缆之间的密封间隙控制在0.2mm以内，既可以阻挡金属切屑粉末进入插头内部，也能避免线缆反复弯折导致的线芯断裂问题。

　　从外形尺寸的适配性来看，该插头的本体宽度为32mm，高度为24mm，插合后的总深度为48mm，完全匹配CA6140车床原有电气接插件的安装尺寸，替换原有老化损坏的接插件时无需重新扩孔或者调整布线走向，能够实现直接互换。插头的插拔力设置在30-50N区间，既保证插合后端子接触压力足够，避免接触电阻过大导致的端子发热问题，也能让运维人员无需借助工具即可完成插拔操作。端子的接触部位采用了镀锡处理，在车间温湿度波动的环境下不易产生氧化层，长期使用后的接触电阻波动值控制在5毫欧以内，保证信号传输的稳定性。

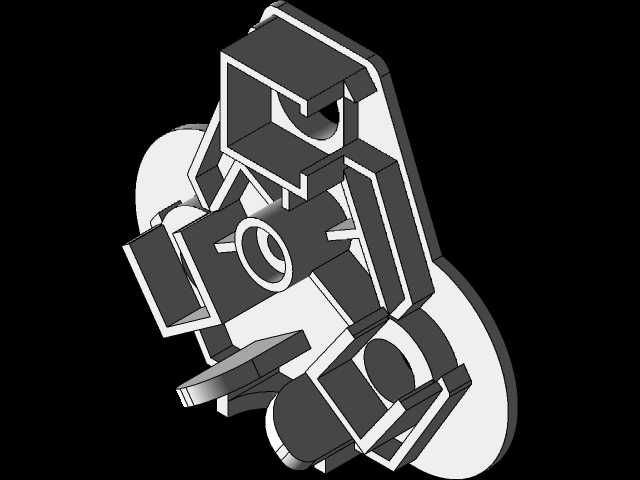

　　在三维建模过程中，结构细节的还原需要重点关注卡扣的弹性变形行程，卡扣的最大形变量设置为1.2mm，既保证卡扣有足够的锁紧力，也不会因为反复插拔导致卡扣断裂；绝缘基座上的端子安装槽与端子之间的配合公差采用H7/h6的间隙配合，方便生产装配时端子的快速压入，同时不会出现端子松动移位的问题。另外，插头外壳上的防滑纹理设计也贴合实际操作需求，操作人员手上沾有少量油污时也能顺利施力完成插拔，不会出现打滑的情况。针对车床加工时可能出现的金属切屑飞溅问题，插头插合面的周边设置了一圈高度为1mm的挡边，插合后挡边会覆盖插座与插头之间的拼接缝隙，阻止细小的铁屑进入接插件内部造成端子短接。

　　从设备运维的实际反馈来看，这类结构的D型电气插头在CA6140车床上的平均无故障工作时间可以达到8000小时以上，远高于普通民用接插件的使用寿命，核心原因就是设计阶段充分考虑了机床加工场景下的振动、油污、切屑、温湿度变化等多重恶劣工况影响，每一处结构细节都对应了实际使用中可能出现的故障点。比如端子的固定方式采用了倒刺结构，压入绝缘基座后无法从接线侧被拉出，即便线缆受到意外拉扯，受力点会先作用在插头的线缆护套压片上，不会直接拉扯端子导致接触不良。建模时还需要注意安装孔的位置精度，两个安装固定孔的中心距误差控制在0.1mm以内，保证安装时能够顺利对准床身上的安装螺柱，不会出现装配错位的问题。
