轻量化镂空结构机械连接摆臂

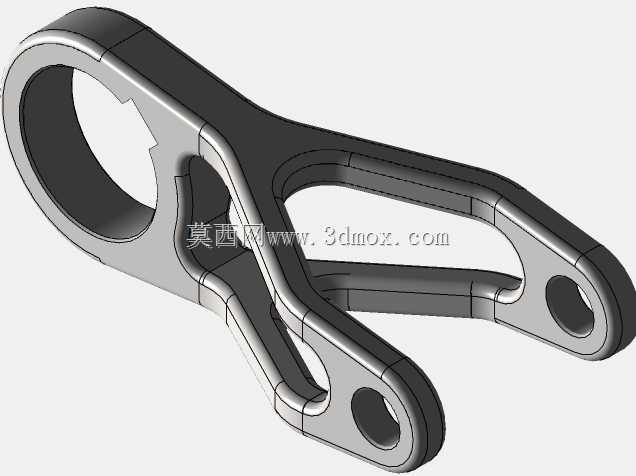

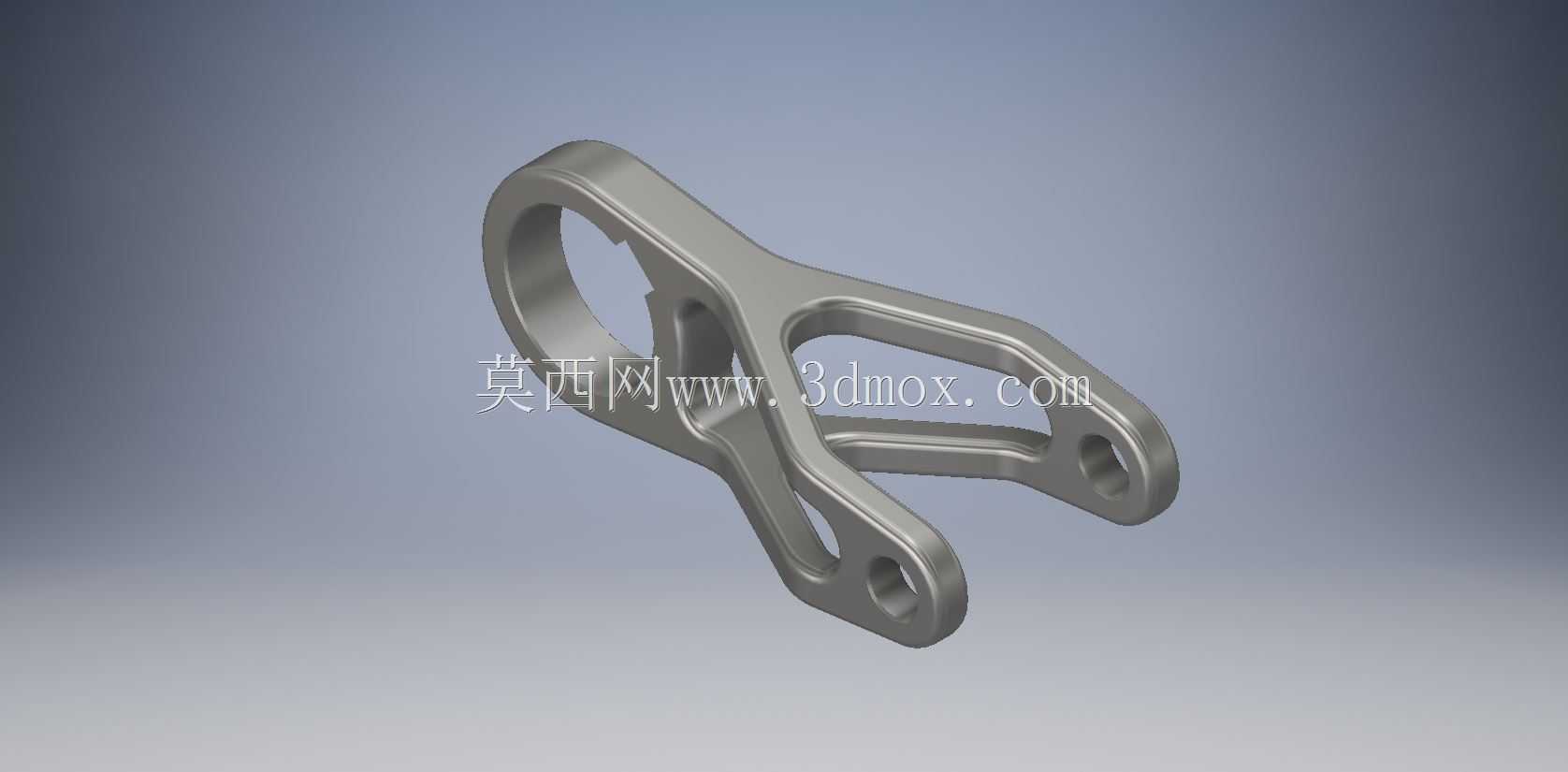

这类摆臂构件常见于需要往复摆动传递动力的机械传动链路中，比如轻工自动化设备的连杆传动组、自行车变速执行机构、小型专用设备的动作执行端，核心作用是在两个铰接点位之间传递既定行程的摆动力，同时承担运动过程中的交变拉压载荷。从结构设计来看，整体采用一体化镂空构型，并非简单做减重开槽，每一处镂空的边界都顺着载荷传递的应力走向布置，大端的环形铰接位用于匹配销轴或衬套，作为摆动的固定回转支点，两个分叉的小端铰接孔分别对接动力输入端与执行输出端，分叉结构的设计可以规避运动过程中的邻接部件干涉，让摆臂在设定摆角范围内运动时不会和周边的机架、其他传动件发生剐蹭。设计阶段首先要确定的是三个铰接孔的中心距参数，这直接决定了摆动行程的传动比，大端孔的内径尺寸要匹配对应规格的铰接销轴，同时要预留衬套的安装厚度，避免销轴直接和基体摩擦造成快速磨损；两个小端孔的位置精度要求更高，孔位的同轴度、中心距公差会直接影响传动的顺畅度，公差过大会出现运动卡滞，过小则会提升加工装配难度。外形的安装边界方面，摆臂的最大外轮廓宽度要适配安装位的预留空间，尤其是分叉部位的外侧间距，要保证在最大摆角位置时和周边构件保留足够的安全间隙，厚度方向的尺寸则根据额定载荷做等强度设计，铰接孔周边的壁厚做了局部加厚处理，用来承受铰接位置的集中应力，臂身的镂空区域在去除冗余材料的同时，保留了沿应力方向的加强筋结构，不会因为减重损失整体结构强度。实际应用中这类摆臂多采用锻造或精密铸造工艺做毛坯，再通过机加工保证铰接孔的尺寸精度，表面做氧化或喷塑处理提升耐磨与抗腐蚀性能，装配时需要在铰接位添加润滑衬套，降低往复摆动过程中的磨损量，延长构件的整体使用寿命。
