适配3D打印机的卧式侧装卷轴支撑结构

　　在桌面级FDM3D打印设备的实际部署场景中，不少用户会遇到设备摆放空间受限的问题，尤其是将设备安置在橱柜、分层置物架这类半封闭狭小区域时，传统立式安装的料卷支架往往会因为竖向占用空间过大，要么无法顺利关上柜门，要么料卷转动时容易和周边柜体结构产生剐蹭，影响送料顺畅度。这款卧式侧装的卷轴支撑结构，正是针对这类紧凑空间的使用需求设计，核心是将原本竖向放置的耗材卷轴改为水平侧置的安装形式，从根源上压缩耗材承载结构的竖向占用尺寸，适配狭小安装场景的边界要求。

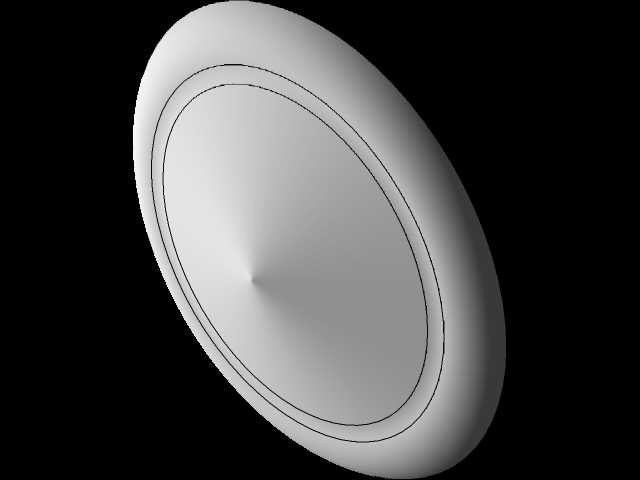

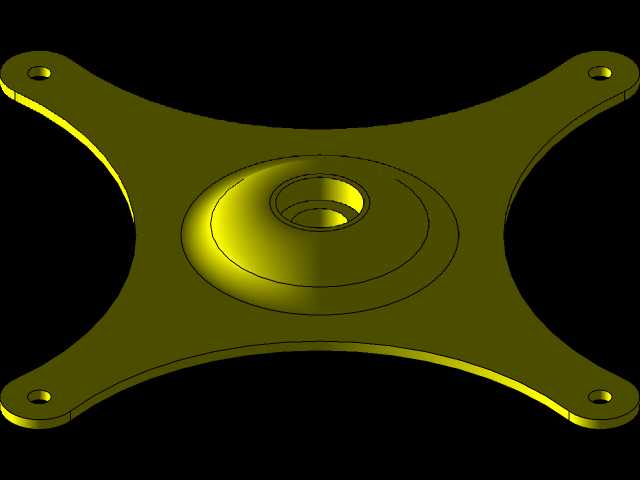

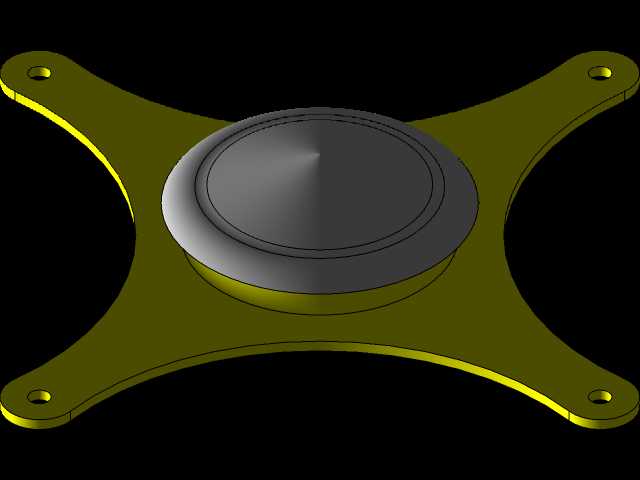

　　从结构功能来看，整个支撑件采用四耳延展式的安装布局，四个带安装孔的支耳呈十字对称分布，每个支耳末端都预留了标准的紧固件过孔，既可以通过螺丝直接固定在3D打印机的机身框架侧面，也能根据安装面的实际情况固定在柜体侧壁、设备旁的立式支架上，安装孔的位置公差预留了足够的调整余量，不需要对原有设备结构做额外打孔改造，就能适配多数常见桌面级Bowden结构远程送料3D打印机的安装位尺寸。中心的承载部位做了阶梯式的凸台结构，凸台的外径尺寸匹配常规1kg装3D打印耗材卷轴的内孔直径，凸台顶面做了锥面导向设计，安装卷轴时不需要精准对位就能顺利套入，降低耗材更换时的操作难度；凸台的高度经过反复校核，刚好能容纳常规耗材卷轴的轴向宽度，卷轴套入后不会出现轴向窜动，同时凸台和支耳平面之间预留了足够的转动间隙，耗材拉扯转动时不会和安装面产生摩擦，保证送料过程中卷轴转动顺滑，不会因为阻力过大导致送料步进电机丢步，进而出现打印断料、层厚不均的问题。

　　设计过程中优先考虑了结构的受力合理性，四个支耳采用等厚的平板结构，从中心凸台位置向外做平滑的圆弧过渡，没有尖锐的应力集中角，即便使用PLA、PETG这类常规3D打印材料制作该支撑件，也能承受1kg耗材卷轴的满载重量，长期使用不会出现支耳断裂、变形下垂的问题。支耳的外轮廓做了圆角处理，安装和更换耗材时不会划伤操作人员的手部，也不会剐蹭耗材表面。中心凸台的顶面做了内凹的锥面设计，一方面是减少和卷轴端面的接触面积，降低转动摩擦阻力，另一方面也能在卷轴安装后起到自动对中的作用，避免卷轴转动时出现偏心晃动，减少送料过程中的线材张力波动。

　　从安装边界尺寸来看，整个支撑件的最大外轮廓尺寸控制在常规安装面的可容纳范围内，四个支耳的安装孔中心距适配多数桌面级3D打印机框架的型材槽位间距，不需要额外制作转接件就能完成固定；水平侧装的形式让整个结构突出安装面的尺寸仅为耗材卷轴的半径长度，相比传统立式支架大幅缩减了竖向和纵深方向的空间占用，即便是内部净高有限的橱柜空间，也能顺利容纳安装了该支架的3D打印设备，关上柜门后不会出现结构干涉。在实际使用场景中，该支撑结构不仅可以用于3D打印机的耗材承载，对于其他需要侧放卷轴类物料的紧凑空间设备，比如小型标签打印机、窄幅线材收放装置，只要卷轴内孔尺寸和承载重量匹配，都能通过调整安装孔位实现适配，结构的通用性较强。

　　结构的细节设计上，每个支耳的安装孔都做了沉台处理，紧固件安装后螺丝头部不会突出支耳表面，避免突出的螺丝头刮蹭转动的耗材卷轴，也能让支撑件和安装面完全贴合，保证安装后的结构稳定性。中心承载凸台的边缘做了圆弧倒角，套入卷轴时不会刮伤卷轴的内孔壁，长期反复更换耗材也不会出现凸台边缘磨损导致的配合间隙变大问题。整个结构没有复杂的异形曲面，不管是采用机加工方式制作，还是直接用FDM3D打印自行制作，都不需要添加支撑结构，制作难度低，成型后后续处理工作量小，普通用户也能快速完成自制加工。
