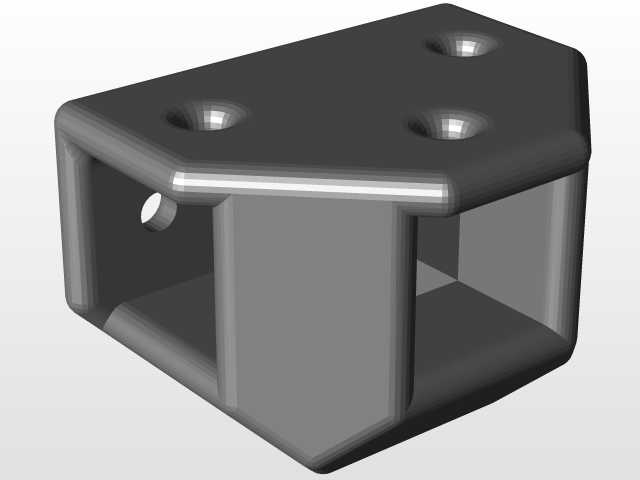

Ozbot3D打印机送丝导向轮结构设计

　　该零件为桌面级FDM3D打印机的送丝系统核心导向承载部件，主要应用于个人DIY桌面3D打印设备、小型创客工坊原型制作设备的耗材进给路径中，承担耗材导向、送丝轮压合定位、减少送丝阻力的核心作用，直接影响打印过程中耗材进给的稳定性，避免出现送丝打滑、耗材偏移、堵头等常见打印故障。从结构设计逻辑来看，零件采用上部法兰凸缘、中部内凹过渡、下部圆柱主体的三段式结构，上部法兰凸缘的外径大于下部圆柱主体，安装时可直接卡入送丝机构的安装座卡槽内，无需额外设计轴向定位结构，依靠法兰端面与安装座端面的贴合即可实现轴向限位，减少安装时的紧固件使用数量，降低装配复杂度。中部内凹的曲面过渡结构并非单纯的造型设计，该曲面的曲率半径匹配常用1.

　　75mm直径PLA、ABS耗材的弯曲形变范围，当耗材从上部法兰的中心通孔穿入时，内凹曲面可给耗材提供足够的形变避让空间，避免耗材在送丝路径中出现硬折弯导致的耗材断裂、送丝阻力骤增问题，同时该曲面的粗糙度设计控制在Ra1.6以内，减少耗材行进过程中的摩擦阻力，降低送丝步进电机的负载。上部法兰中心的通孔为耗材穿入通道，通孔直径设计为2mm，略大于常用1.75mm耗材的直径公差上限，既可以保证耗材顺畅穿过，又不会因为间隙过大导致耗材在孔内出现径向晃动，影响送丝精度。下部圆柱主体为压合轴承的安装位，圆柱外径匹配标准623ZZ微型轴承的内孔尺寸，安装时轴承内圈与圆柱主体采用过盈配合，过盈量控制在0.01-0.02mm之间，

　　既可以保证轴承与零件的同轴度，又不会因为过盈量过大导致轴承内圈变形影响转动顺畅度。从安装边界来看，零件的总高度控制在22mm，上部法兰直径为18mm，下部圆柱主体直径为10mm，中心通孔同轴度公差控制在0.02mm以内，安装后零件的径向跳动量不超过0.03mm，保证送丝过程中压合轮转动平稳，不会出现周期性的送丝速度波动。在实际使用场景中，该零件与主动送丝齿轮配合，耗材从中心通孔穿入后，被夹在主动齿轮与该导向轮的中部内凹曲面之间，主动齿轮转动时依靠摩擦力带动耗材向喷头方向进给，该导向轮随耗材进给被动转动，中部内凹曲面可以完全包裹耗材的半周，避免耗材在压合过程中出现侧向滑移，相比传统的V型槽送丝轮，该曲面结构对耗材的包裹面积更大，

　　压合时的压强分布更均匀，不会在耗材表面压出过深的齿痕，减少耗材碎屑的产生，降低喷头堵头的概率。设计过程中充分考虑了DIY用户的加工可行性，零件整体无复杂倒扣结构，采用常规车削加工即可完成全部外形加工，中心通孔可采用钻孔后铰孔的工艺保证尺寸精度与表面粗糙度，普通创客用户即使使用小型桌面车床也可以完成零件加工，无需使用多轴加工设备，降低了零件的自制成本。同时零件的结构无应力集中区域，中部内凹过渡处采用圆角过渡，避免长期受交变压合力出现疲劳断裂，材料可选用铝合金或者耐磨POM材质，铝合金材质的零件散热性更好，适合长时间连续打印的场景，POM材质的零件自润滑性更佳，无需额外添加润滑脂即可保证转动顺畅，适合对噪音控制有要求的桌面使用场景。在送丝机构的整体布局中，该零件的安装位置距离送丝主动齿轮的中心距为4.5mm，该距离经过实际打印测试验证，既可以保证足够的压合力避免送丝打滑，又不会因为压合力过大导致耗材被压扁，影响耗材在喉管内的行进顺畅度。上部法兰的厚度设计为3mm，足够的厚度可以保证法兰端面与安装座贴合时的支撑强度，即使长期受到弹簧的压合力也不会出现法兰变形的问题。零件的所有棱边均做了0.2mm的倒角处理，避免安装时划伤操作人员，同时也去除加工过程中产生的毛刺，保证装配时零件可以顺畅卡入安装座内。
