CA6140车床主轴套类传动连接构件

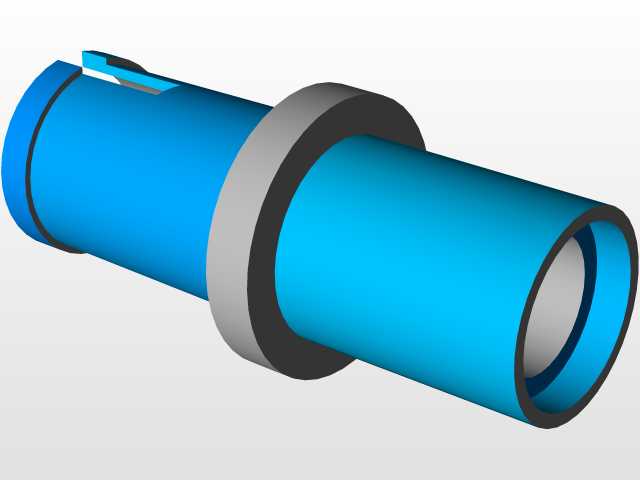

　　在普通卧式车床的主轴箱传动链路里，这类套类构件承担着主轴传动端的定位、扭矩传递与回转支撑衔接的核心作用，是CA6140系列车床主轴组件中不可缺少的配套零件。从实际装配场景来看，该零件安装在主轴箱靠近卡盘连接侧的箱体孔位内，外圆的阶梯凸台结构直接与箱体镗孔的定位台阶贴合，实现轴向位置的精准限定，避免主轴高速回转时零件出现轴向窜动，影响加工件的端面跳动与同轴度精度。零件的内孔为通腔结构，可穿过主轴拉杆或者传动芯轴，内孔的尺寸公差需要与穿过的轴类零件保持H7/h6的间隙配合，既保证装配时的顺畅推入，又能控制径向配合间隙在合理范围，减少回转过程中的偏心振动。外圆表面的蓝色涂层区域为非配合面，做了防锈氧化处理，装配时不需要与其他零件紧密贴合，

　　主要起到隔绝车间切削液、润滑油雾侵蚀的作用，延长零件的仓储与服役周期；中间的灰色环形凸缘是核心的安装定位面，该端面的平面度需要控制在0.01mm以内，与箱体贴合后能保证整个零件的轴线与主轴回转轴线重合，凸缘的厚度尺寸经过精确计算，刚好匹配箱体安装孔的台阶深度，装配后不需要额外加装调整垫片就能满足轴向尺寸链的要求。零件一端的键槽结构，是扭矩传递的关键位置，装配时会嵌入平键，与外部的传动齿轮或者带轮连接，将主轴箱输入的旋转扭矩平稳传递到主轴组件上，键槽的宽度、深度公差都按照GB/T 1095的标准设计，能适配标准平键的装配要求，避免键连接出现松动、滚键的故障。从设计思路上看，该零件采用阶梯轴套的对称结构，整体为回转体造型，

　　非常适合采用车床进行批量加工，外圆的各段直径差控制在合理范围，加工时可以一次装夹完成大部分外圆面的车削，减少二次装夹带来的形位公差误差；两端的倒角结构做了1×45°的处理，既方便装配时的导向导入，又能去除加工后的锐边毛刺，避免装配工人划伤手部，也防止锐边刮损配合零件的表面。在安装边界上，该零件的最大外圆直径受限于主轴箱对应安装孔的镗孔尺寸，整体长度不能超出主轴箱内部的安装空间，避免与箱体内的其他传动齿轮、拨叉组件发生运动干涉，零件的重量控制在合理区间，单人即可完成装配与拆卸，不需要额外的吊装辅助，方便后期设备维护时的更换作业。在实际加工生产场景中，这类零件一般选用45号优质碳素结构钢作为毛坯材料，经过粗车、调质处理、精车、键槽铣削、

　　表面氧化处理等多道工序完成，调质后的硬度控制在HB220-250之间，既保证零件有足够的强度承受传动扭矩，又具备一定的韧性，避免受冲击载荷时出现断裂。零件的回转表面粗糙度要求为Ra1.6，非配合面的粗糙度为Ra3.2，在满足使用性能的前提下，合理控制加工成本，不需要做过高精度的磨削加工。在设备运行过程中，该零件会持续随主轴做回转运动，因此设计时做了动平衡校验的预留结构，凸缘端面上可以根据平衡测试结果加装平衡螺钉，抵消零件自身的质量偏心，保证主轴在最高转速1400r/min运行时不会出现过大的振动，保障车床加工的表面粗糙度与尺寸精度。这类套类零件除了应用在CA6140车床上，经过尺寸调整后也可适配其他型号的普通卧式车床、数控车床的主轴箱结构，作为通用的传动连接构件使用，其结构设计的合理性直接影响整台机床的传动精度与运行稳定性，是机床主轴组件设计中需要重点校核的零件之一。
