带多组径向孔的圆柱筒状机械构件

　　该圆柱筒状构件的核心应用场景覆盖流体分流、物料筛分、传动防护、散热承载等多个工业环节，在流体输送系统中可作为匀流分流筒体，通过侧壁不同排布的通孔实现介质的多向均匀导出，避免单口出料的压力集中问题；在颗粒物料处理设备中可作为筛分转筒的基础基体，不同孔径的孔组可适配不同粒径物料的分级筛选需求；在旋转传动机构中可作为带镂空减重的防护套筒，既对内部传动轴、线束形成物理防护，又通过开孔降低整体转动惯量，提升机构动态响应效率；在散热工况下还可作为发热元件的外罩，通过开孔形成空气对流通道，带走元件工作产生的热量。

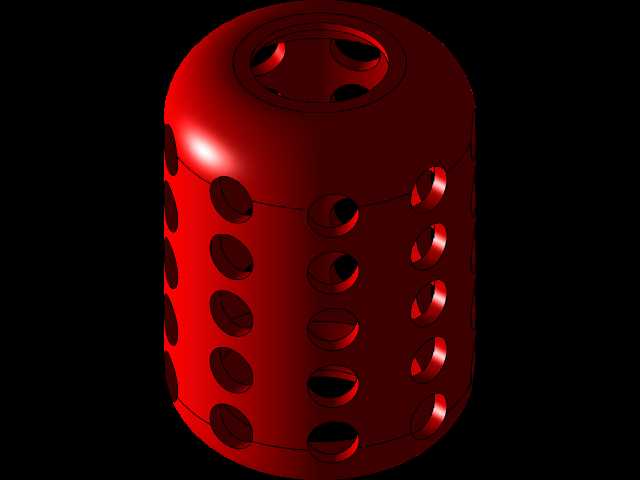

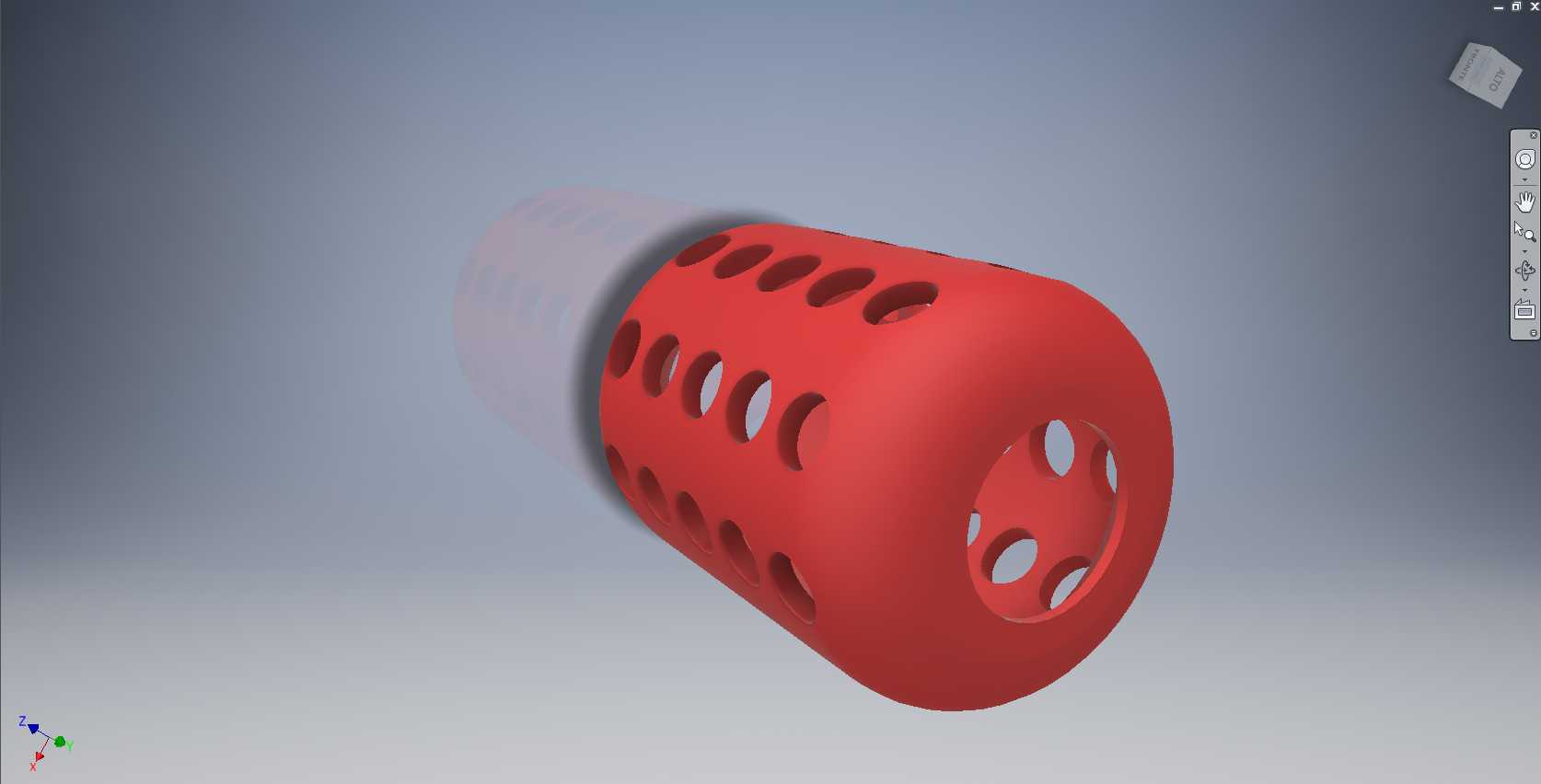

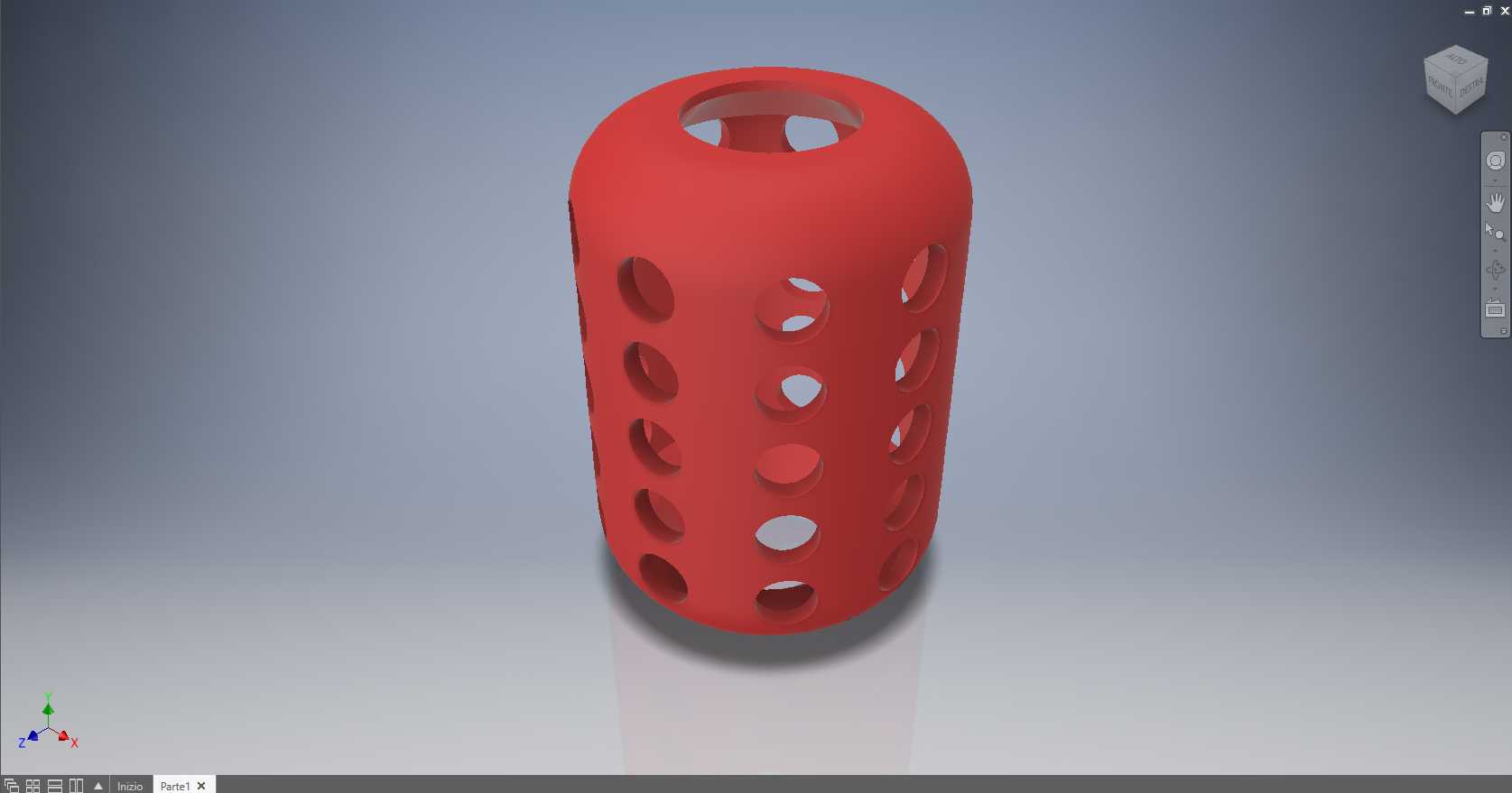

　　从功能特性来看，构件整体为等壁厚圆柱筒体结构，侧壁的孔组采用多列周向排布、多行轴向阵列的布局形式，不同列的孔型存在差异，部分为直壁通孔，部分为带外翻边的冲孔结构，直壁通孔主要承担介质流通、减重的作用，外翻边孔则可提升孔位周边的结构刚度，同时可作为外接管路、定位销的安装位，无需额外焊接连接座，减少装配工序。筒体两端为封闭的环形端面，端面上同样开设多组沿圆周均布的通孔，可用于端盖的螺栓连接，实现筒体内部腔体的封闭，也可作为转轴的穿装定位位，保障筒体转动时的同轴度。

　　设计过程中首先确定筒体的核心功能边界，若作为分流构件，需根据目标介质的流量、压力参数计算筒体的通流总面积，所有侧壁孔的通流截面积总和需大于入口管路的通流面积，避免介质在筒体内形成憋压；孔位排布时需避开筒体的应力集中区域，相邻孔之间的壁厚需满足强度要求，根据筒体材质的许用应力计算最小孔间壁厚，避免工作过程中孔间壁开裂。针对带外翻边的孔位，设计时需预留冲孔翻边的工艺余量，翻边高度需满足外接管路的插入深度要求，同时翻边处的圆角需控制在合理范围，避免冲孔时出现材料撕裂。筒体的内外圆柱面同轴度公差需控制在IT7级以内，保障转动工况下的动平衡性能，减少高速转动时的振动问题。

　　外形尺寸方面，该构件的外径、轴向长度可根据实际安装空间调整，基准版本的筒体外径与长度比例约为1:1.2，属于短粗型筒体，适配多数紧凑安装空间；筒体壁厚根据承压需求设定，低压工况下壁厚取外径的1/20即可满足强度要求，高压工况下需适当增加壁厚，同时对孔位周边做加厚处理。安装边界上，筒体两端的端面孔采用标准螺栓孔规格，可直接与同直径的标准法兰、端盖适配，无需额外加工转接结构；侧壁的外翻边孔内径与常用气动、液压管路的外径匹配，可直接插入管路后通过卡箍固定，减少接头零件的使用。建模过程中需注意孔组的阵列逻辑，周向阵列时需保证每列孔的轴向对齐度，轴向阵列时需控制行间距的公差，避免孔位错位影响通流均匀性；翻边特征的建模需还原实际冲压工艺的成型角度，避免设计出无法加工的尖锐翻边结构，同时需做拔模处理，适配后续注塑、铸造或冲压加工的脱模需求。针对不同的应用场景，可调整孔的直径、排布密度、翻边高度，比如筛分用途时可将同列孔的直径设置为渐变尺寸，实现沿轴向的粒径分级；散热用途时可增加开孔密度，同时在孔位内侧增设导流筋，提升空气对流效率。
