自行车后座安装式杯托支撑结构设计

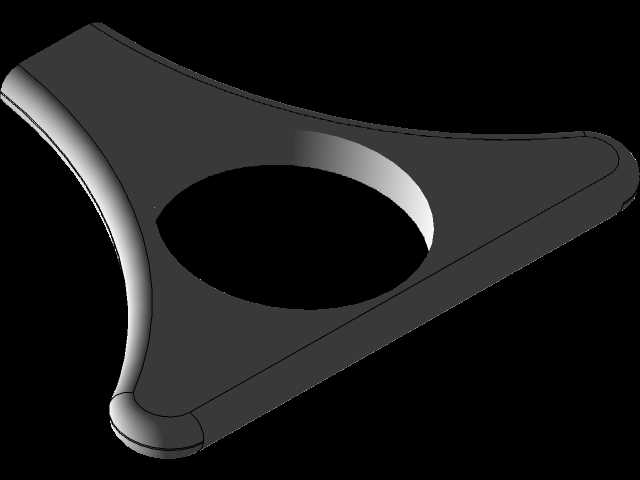

　　日常骑行过程中，随身饮品的放置一直是影响骑行体验的细节痛点，常规车把安装式杯架会占用车把空间，影响转向操作与车把配件布局，尤其在加装车灯、码表、车铃等配件后，车把可用安装空间十分有限，这款后座安装的杯托支撑结构，正是针对这一实际使用场景开发的置物承载部件。从结构形态来看，该部件采用一体化流线型曲面设计，主体为单侧延伸的支撑臂结构，中部预留圆形杯体承托孔，孔位边缘做了连续的圆弧过渡处理，避免尖锐棱边对杯体造成剐蹭，同时提升结构整体的应力分布均匀性，减少长期承重下的应力集中风险。支撑臂的曲面走向完全贴合自行车后座侧方的安装轮廓，安装端的贴合面做了适配后座管材弧度的仿形设计，能够保证安装后与后座基体紧密贴合，

　　不会出现局部悬空导致的固定松动问题。在实际使用场景中，该部件可直接固定在自行车后座的侧方支架位置，不会占用骑行者的腿部活动空间，也不会干扰车把的转向操作，承托孔的尺寸适配常规直径的骑行水壶、瓶装饮用水以及普通便携水杯，承托深度经过合理设计，既能够保证杯体放置后的稳定性，避免骑行过程中因路面颠簸导致杯体脱出，也不会因为深度过大造成取放不便。设计过程中，充分考虑了骑行工况下的受力特性，支撑臂的截面厚度从安装端到承托端做了渐变处理，安装端厚度更大，保证连接固定的结构强度，承托端在保证承重能力的前提下适当减薄，控制部件整体重量，避免给车体增加过多额外负载。结构的外轮廓全部做了圆角钝化处理，没有突出的尖锐结构，

　　避免骑行过程中剐蹭骑行者衣物或者肢体，提升使用安全性。安装边界方面，该部件的安装孔位适配常规自行车后座的标准安装螺孔间距，不需要对原车后座结构做额外打孔改造，直接利用原车后座的固定螺栓即可完成安装，安装过程不需要特殊工具，普通骑行者即可自行完成装配。承托孔的中心位置与后座安装面的距离经过反复校核，既保证杯体放置后不会与后轮、挡泥板等部件发生运动干涉，也不会因为过于靠外导致整车宽度增加过多，影响窄路通行或者停车停靠。从功能特性来看，该结构除了承载水杯之外，也可适配放置小型便携工具筒、气筒等圆柱形随身骑行配件，拓展了置物的适配范围。结构表面的曲面设计不仅考虑了力学性能，也兼顾了与自行车整体外观的协调性，

　　流畅的线条不会破坏整车的视觉整体性。在长期使用的耐久性设计上，结构的受力薄弱位置做了局部加厚处理，对应日常使用中频繁取放杯体的摩擦位置，预留了足够的磨损余量，能够承受长期使用过程中的摩擦与交变载荷，不会轻易出现开裂、变形等失效问题。针对户外骑行的使用环境，该结构的形态设计也考虑了排水需求，承托孔下方没有封闭结构，落入的雨水可以直接排出，不会在承托位置积水，避免杯体底部长期浸泡在积水中造成脏污或者锈蚀。
