山地车四锁式转向连接支架结构设计

　　山地越野骑行场景下，车头转向区域的连接可靠性直接决定操控精度与骑行安全，这款四锁结构的转向连接支架，正是针对非铺装路面骑行时的高频振动、转向冲击载荷做的定向结构优化。日常林道穿越、陡坡控车、飞跃落地的工况里，车把与前叉转向管的连接部位需要同时承受轴向压载、径向扭转、侧向冲击三类复合载荷，常规单螺栓锁紧的支架在长期大载荷冲击下容易出现锁紧间隙，引发转向虚位，甚至在极端工况下出现连接滑移，带来操控风险。

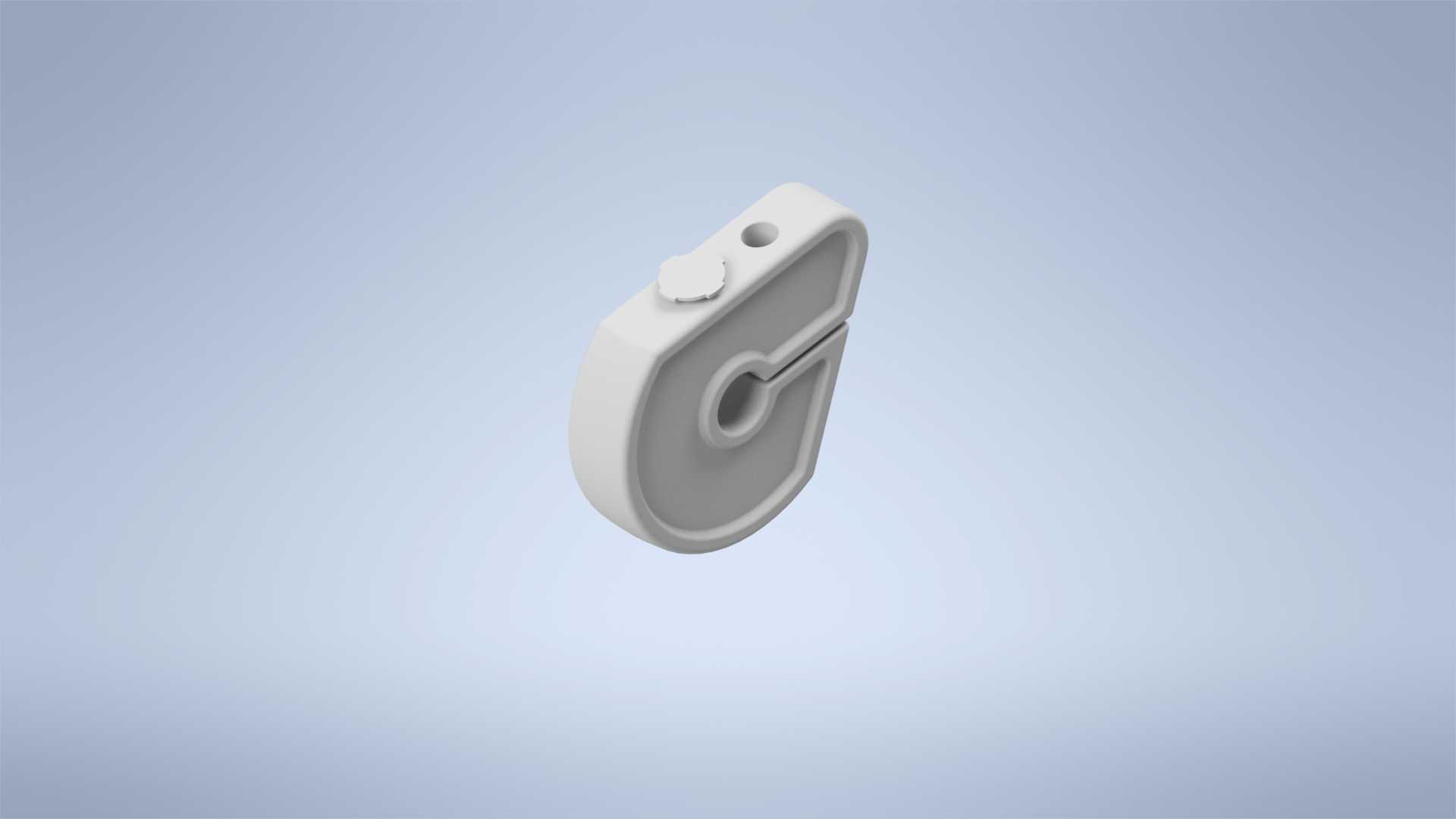

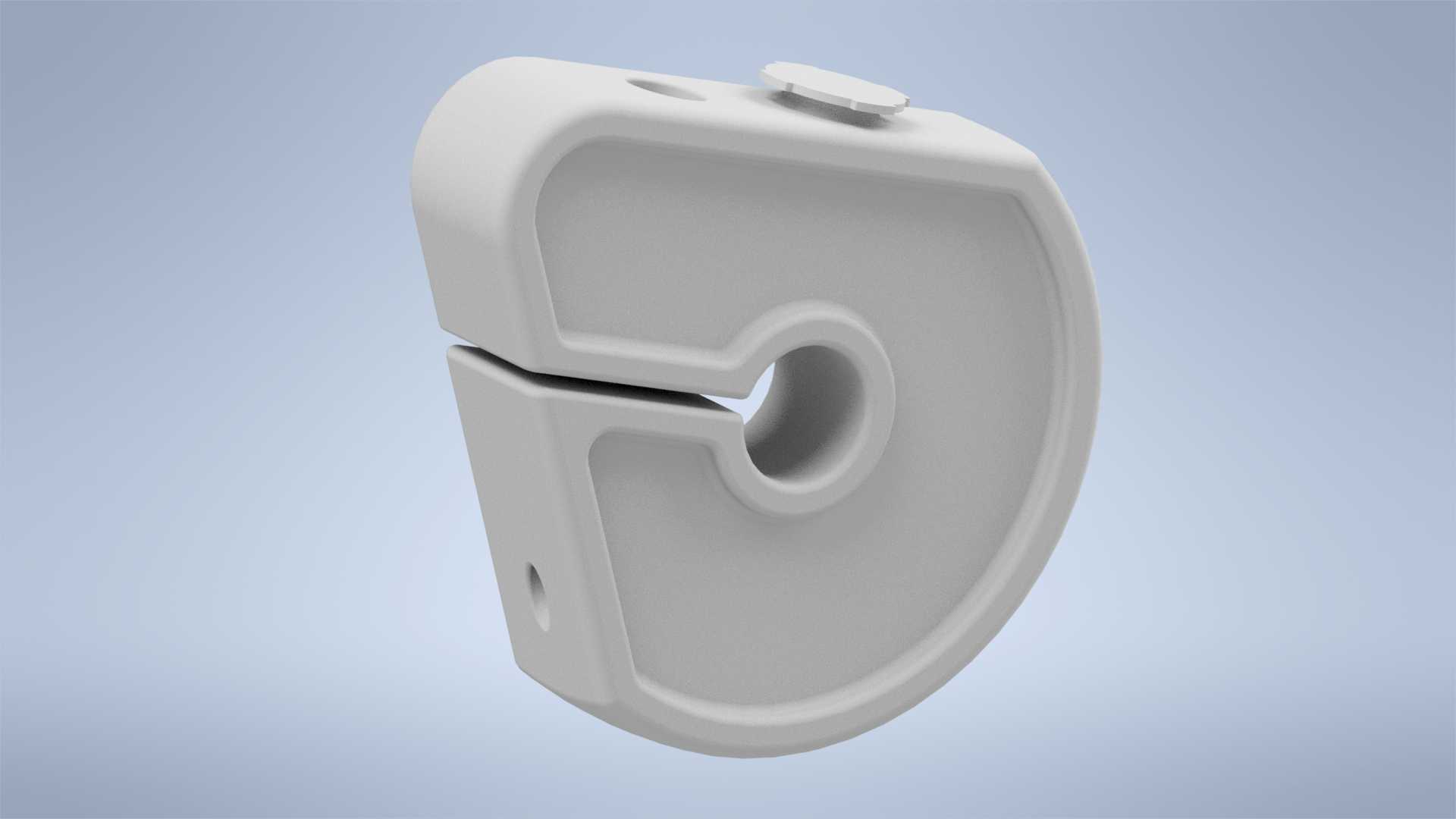

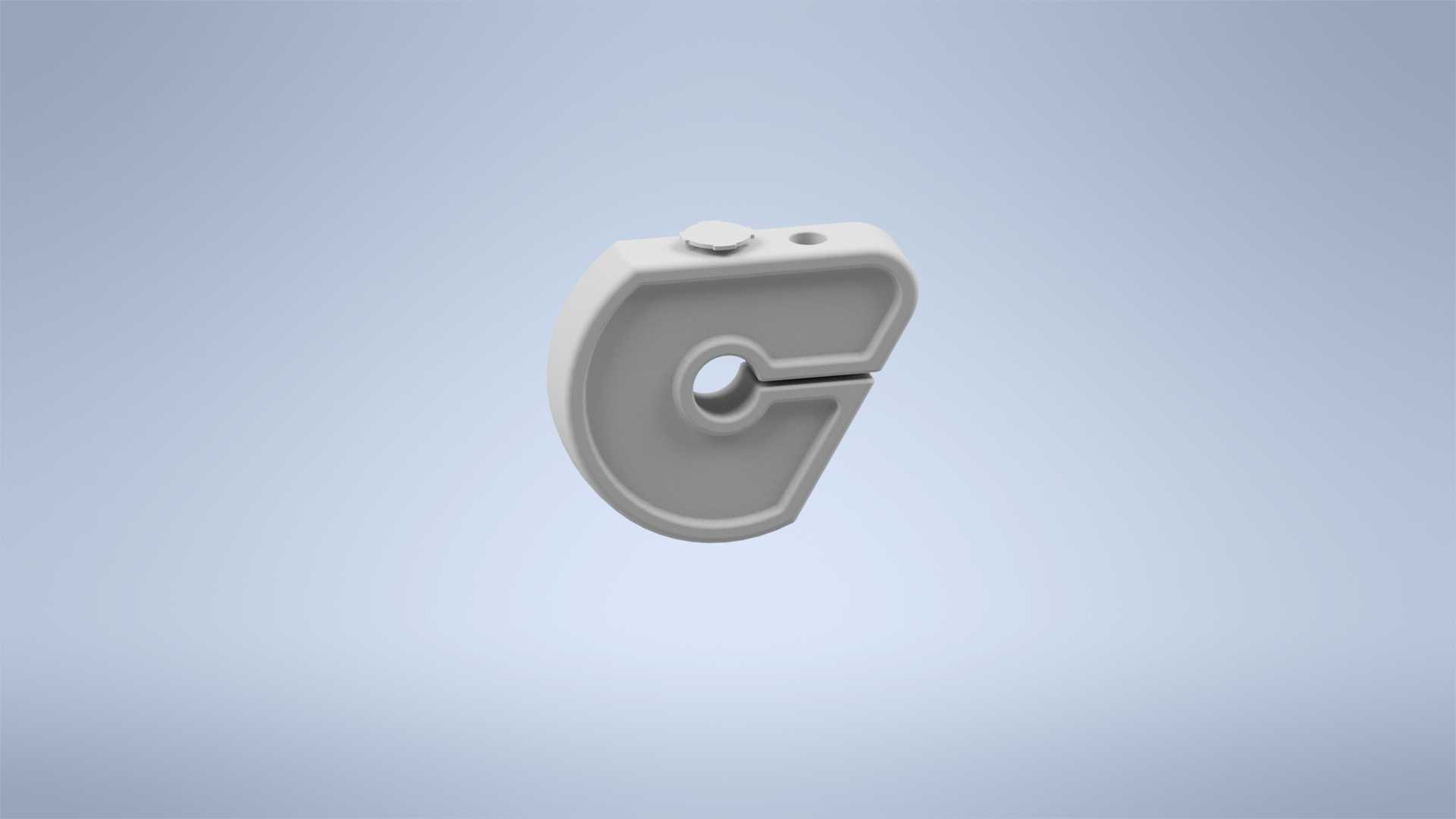

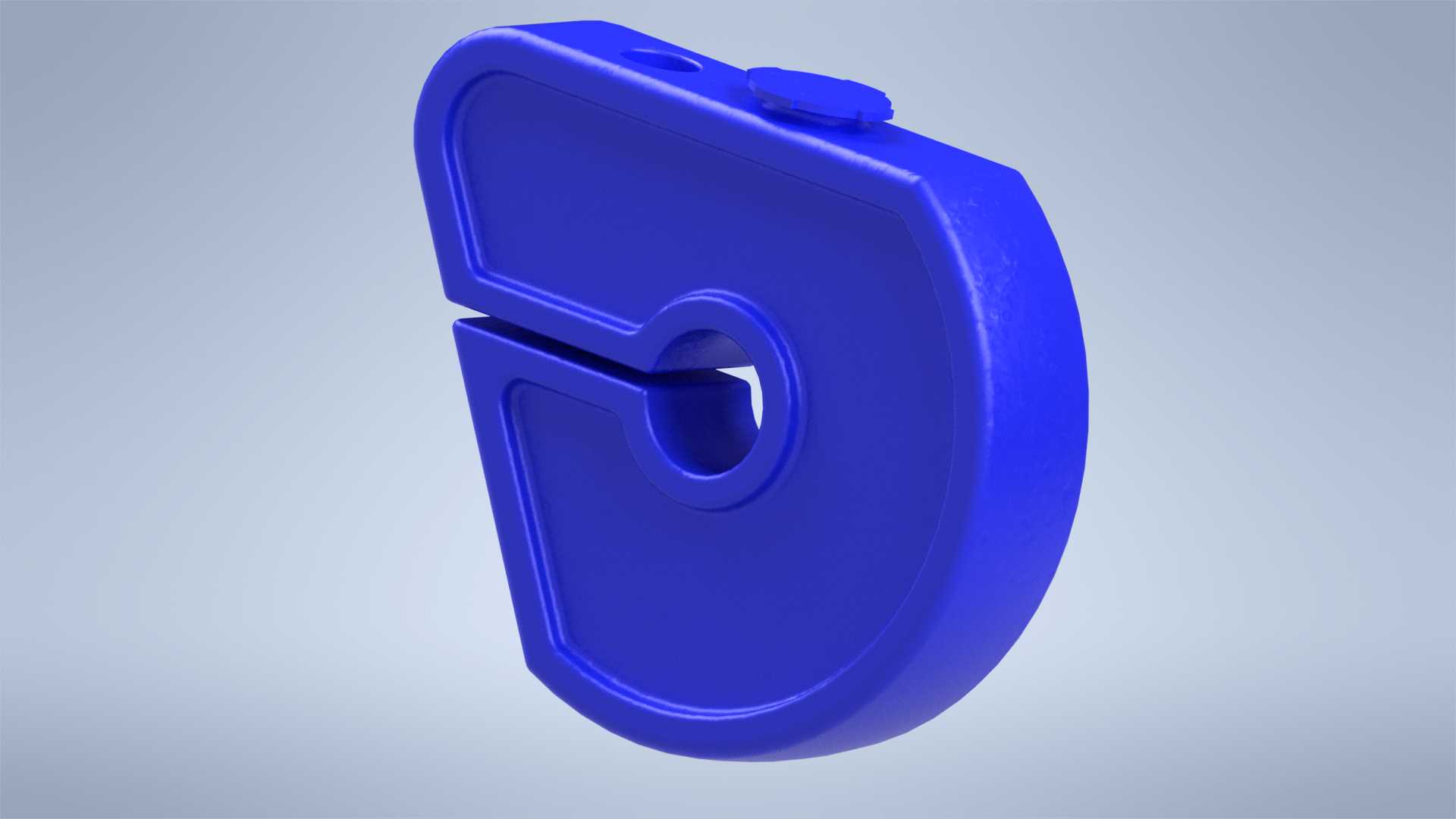

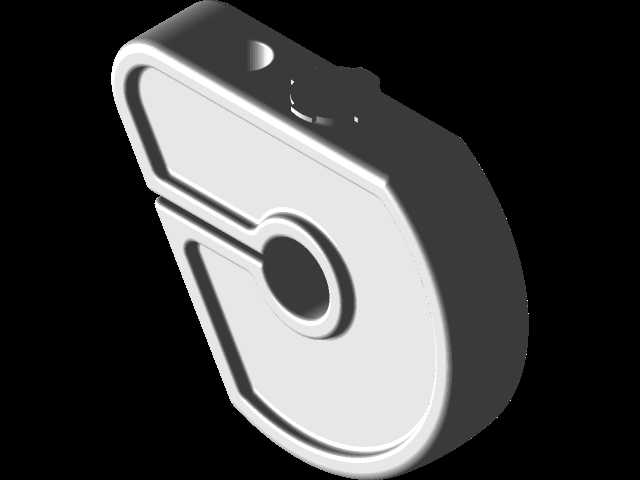

　　这款支架采用分体抱合式的基础构型，主体为近似D形的闭合抱箍结构，中间预留的圆形通孔为前叉转向管的安装位，通孔周边做了加厚的环形加强筋，避免锁紧时应力集中导致的孔位变形。抱箍的开口位置设置在结构侧下方，避开转向时的主受力方向，开口处的贴合面做了0.1mm的精密研配间隙，保证锁紧时两个贴合面可以完全贴合，不会出现局部应力集中。四锁位的布局并非均匀分布，而是根据实际受力载荷做了差异化排布：两个主锁紧位设置在开口侧的上下两端，承担主要的抱紧锁止力，保证抱箍与转向管之间的静摩擦力足够抵消转向时的最大扭矩；另外两个辅助锁位设置在D形结构的圆弧侧上下位置，用于抵消侧向冲击带来的结构形变，避免越野侧倾时支架出现横向窜动。

　　从安装边界来看，支架的整体外轮廓做了大圆角过渡处理，没有突出的尖锐结构，避免骑行过程中剐蹭骑行者腿部，或是摔车时尖锐部位造成额外伤害。支架侧面预留的小型通孔用于走线固定，可以将变速线、刹车线的固定座集成在支架上，减少车把区域的走线杂乱问题，同时避免线管在转向过程中出现拉扯干涉。顶部的凸台结构用于安装把立的定位销，装配时可以快速定位把立的安装角度，减少装配时的调整时间，同时定位销可以承担部分转向扭矩，降低螺栓的剪切载荷。

　　结构设计过程中，首先针对山地车常见的转向载荷做了受力仿真，常规XC越野工况下，转向部位的最大冲击扭矩约为120N·m，侧向冲击载荷最大可达800N，基于这个载荷边界，对支架的壁厚做了梯度优化：主受力的抱箍环形区域壁厚设置为6mm，保证足够的结构强度，非受力的外轮廓区域壁厚逐步过渡到4mm，在保证强度的前提下尽可能控制零件重量，最终成品的重量控制在110g左右，不会给车头带来额外的重量负担。锁紧螺栓的规格选用M6的内六角螺栓，每个锁位的螺栓预紧力设置为12N·m，既保证足够的锁止摩擦力，又不会因为预紧力过大导致抱箍出现塑性变形，压伤碳纤维材质的转向管。

　　实际使用场景中，这款支架适配直径31.8mm的标准山地车转向管，同时兼容铝合金、碳纤维两种材质的前叉转向管，抱箍的内圆面做了细磨砂处理，增加与转向管之间的摩擦力，不需要在转向管上做额外的防滑刻痕，避免损伤碳纤维管的纤维层。针对雨天、泥泞路段的使用场景，支架的所有连接缝隙都做了排水倒角设计，泥水进入缝隙后可以随着转向振动自然排出，不会出现泥沙淤积导致的螺栓锈死、支架拆卸困难的问题。分体式的结构设计也方便后期维护，更换把立或是调整车把高度时，不需要完全拆卸所有螺栓，仅需松开开口侧的两个主锁紧螺栓，即可将支架从转向管上滑出，调整完成后重新锁紧即可，维护效率比常规的一体式支架提升不少。

　　从结构可靠性角度验证，经过10万次转向疲劳测试、500次1米高度跌落冲击测试后，支架没有出现裂纹、锁紧间隙变大的问题，完全满足山地越野骑行的强度要求。相比常规的两锁式转向支架，四锁结构的载荷分布更均匀，单个螺栓承受的剪切载荷降低约40%，长期使用后的螺栓疲劳失效风险大幅降低，同时抱箍对转向管的抱紧力分布更均匀，不会出现局部压力过大导致的碳管压裂问题，对于使用碳纤维前叉的高端山地车来说适配性更好。
