在普通卧式车床的进给系统、溜板箱辅助定位以及工装夹具的管柱类部件固定场景中,这类夹克锁是应用频次极高的径向锁紧元件,很多刚接触机床维修的新人容易把它和普通圆螺母搞混,实际二者的受力逻辑和应用场景完全不同。从实际装配场景来看,CA6140车床的操作杆、进给刻度调节轴、辅助支承管柱的位置固定,都需要这类无轴向位移的锁紧结构——普通圆螺母锁紧时会带动被紧固件产生轴向窜动,在需要严格保证轴系轴向位置、仅做径向周向锁止的工位,夹克锁的优势就会完全体现出来。
从功能特性上拆解,这个零件的核心作用是在不改变被锁紧管柱轴向位置的前提下,通过径向抱紧力实现位置固定,不会在锁紧过程中推动管柱产生轴向滑移,这对于车床刻度调节、操作手柄定位这类对位置精度有要求的工位至关重要。比如CA6140车床溜板箱上的手轮刻度锁定,操作人员调整好进给量之后,扳动锁紧结构就需要把刻度环牢牢固定在当前位置,不能因为锁紧动作让刻度环产生偏移,否则就会直接导致进给尺寸出现误差,这时候夹克锁的无轴向窜动锁紧特性就刚好匹配需求。

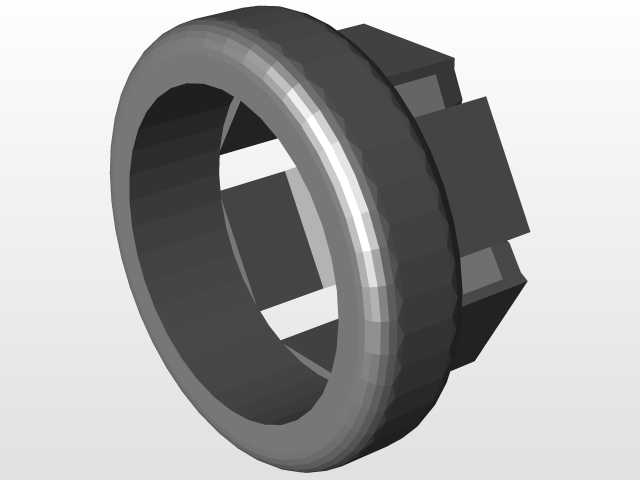

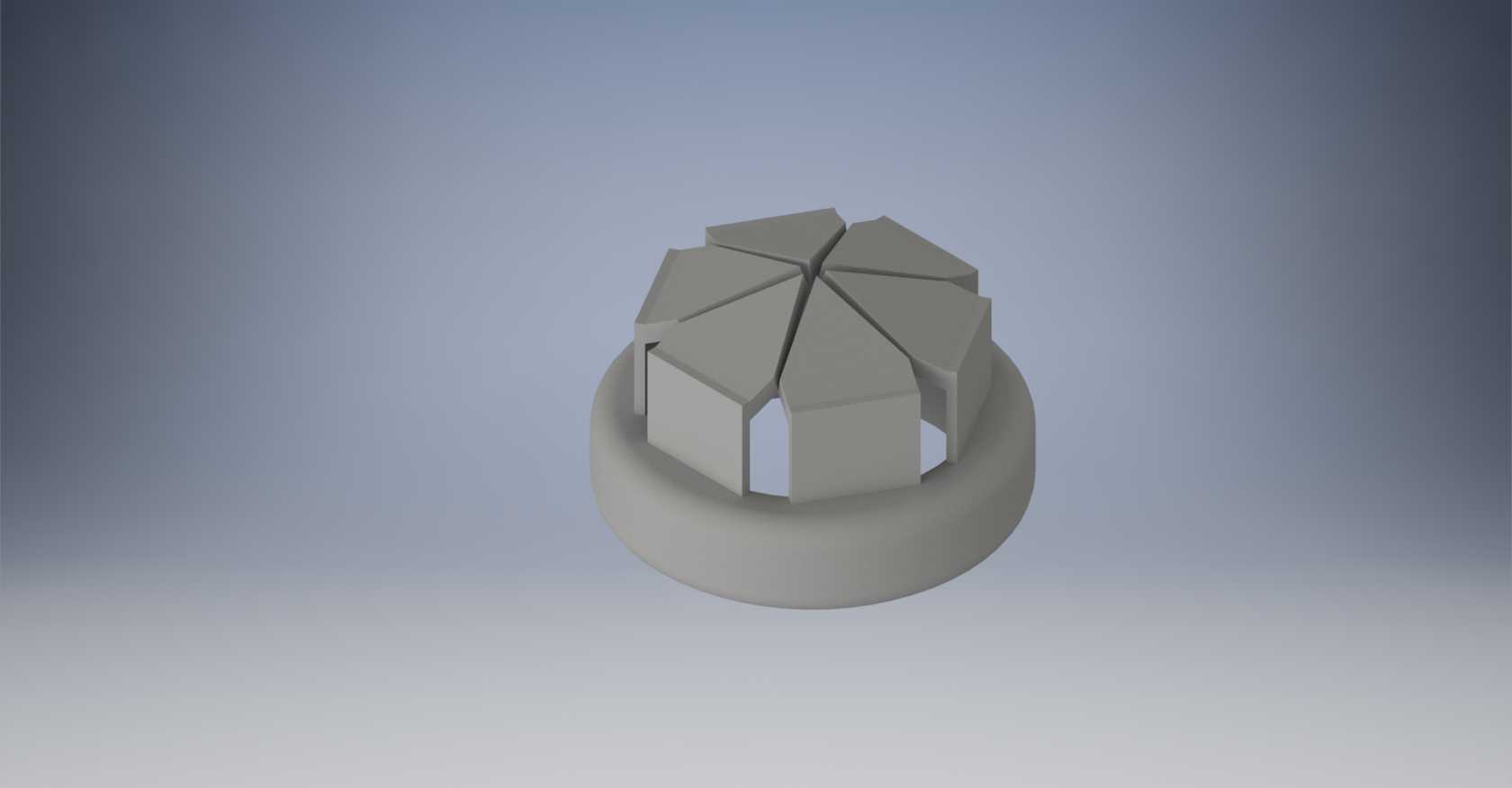

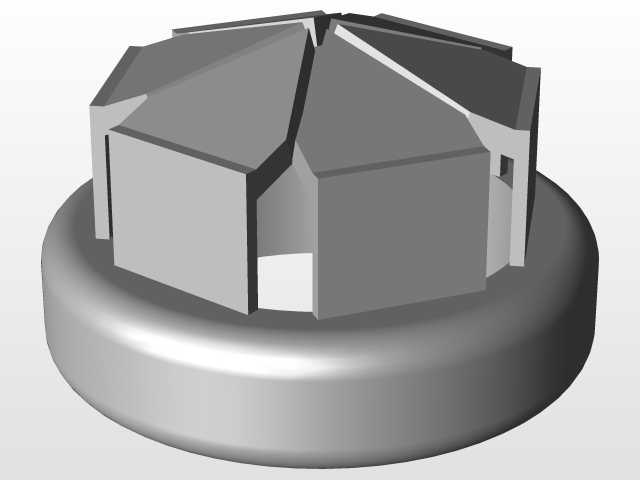

设计思路上,这个零件采用了带径向凸耳的开槽环结构,主体是一个带法兰边的环形基体,环形壁上开有三道通槽,将内圈分割成三个可产生弹性形变的抱紧瓣,外侧的三个凸耳是锁紧施力位,当外部锁紧件对凸耳施加径向压紧力时,三个抱紧瓣会同步向内收缩,均匀抱紧内侧穿过的管柱或轴件,整个锁紧过程中环形基体的轴向位置不会发生变化,也就不会带动被锁紧件产生轴向位移。法兰边的设计是做轴向定位,安装时法兰边贴靠在安装座的基准面上,就能确定整个锁体的轴向安装位置,不需要额外做轴向限位结构,简化了安装座的加工难度。
从安装边界和尺寸适配的角度说,这类夹克锁的内孔尺寸是和被锁紧管柱的外径做间隙配合设计,单边间隙控制在0.05-0.1mm之间,既保证装配时管柱能顺利穿过内孔,又能保证锁紧时抱紧瓣产生少量形变就能完全贴合管柱外壁,获得足够的锁紧摩擦力。环形基体的外径比安装座上的安装孔大0.2-0.3mm,装配时锁体嵌入安装孔内,法兰边抵在安装孔端面,三个凸耳突出于安装座的外壁,方便锁紧机构卡入凸耳之间的槽位施加压力。开槽的宽度设计也有讲究,槽宽过大会导致抱紧瓣形变量过大,反复锁紧松开后容易产生塑性变形失去锁紧力,槽宽过小则会导致抱紧行程不足,无法提供足够的抱紧力,一般槽宽控制在1.5-2mm之间,对应内孔直径在20-30mm区间的CA6140车床常用规格,能保证上万次锁紧循环后仍保持足够的弹性抱紧力。
在实际设备运维中,这类零件的失效形式大多是长期使用后抱紧瓣出现疲劳裂纹,或者内孔磨损导致抱紧力不足,更换时需要注意内孔尺寸和凸耳的位置度必须和原零件一致,否则会出现锁紧后管柱偏斜、锁紧力不足的问题。建模的时候需要特别注意开槽的位置要和三个凸耳均匀分布,三个抱紧瓣的壁厚要完全一致,否则锁紧时会出现受力不均,单个瓣片受力过大提前断裂的问题,同时法兰边和环形基体的同轴度要控制在0.02mm以内,避免安装后锁体偏斜导致抱紧时卡滞。和传统的顶丝锁紧结构相比,这种夹克锁的抱紧力是均匀分布在管柱整周的,不会像顶丝那样在管柱表面顶出凹坑,也不会导致管柱出现偏斜,长期使用后管柱不会出现局部损伤,调整位置时的滑动顺畅度也更好,非常适合车床这类需要频繁调整位置、重复锁紧的操作工位。
