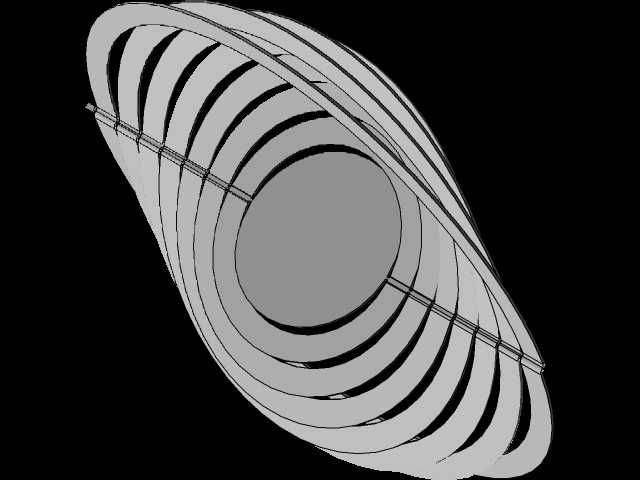

CA6140车床用螺旋式环形防护构件

　　在普通卧式车床的日常加工场景中，卡盘后方的主轴伸出段、丝杠光杠的外露回转区域，始终是车间安全防护的重点管控部位，这类回转部件在高速运转时，若操作人员的衣物、袖口或是加工产生的长条切屑意外卷入，极易引发设备损伤与人身安全事故，本次设计的螺旋式环形防护构件，正是针对CA6140系列普通车床的这类防护需求开发的配套结构。从实际使用场景来看，该构件主要安装在车床主轴箱前端与卡盘的衔接间隙处，也可适配安装在溜板箱往复运动的光杠外露段，替代传统的固定式半圆防护罩，解决传统防护结构拆装麻烦、无法适配不同长度工件装夹、切屑容易卡入防护缝隙的痛点。不同于常见的平板式、半圆罩式防护结构，该构件采用连续螺旋环绕的环形层叠设计，

　　每一圈螺旋环片之间预留均匀的滑移间隙，整体可沿轴向进行一定范围的伸缩调整，当装夹长度较长的轴类工件时，防护构件可随工件的装夹位置自适应压缩调整，始终覆盖主轴与卡盘衔接的外露回转区域，不需要操作人员额外拆装防护件，也不会干涉卡盘的夹紧动作与工件的回转运动。从设计思路层面拆解，该构件的每一片环形螺旋片都采用等厚的钣金结构冲压成型，螺旋升角经过反复校核，既保证轴向伸缩时的顺滑度，避免环片之间出现卡滞，又能让落在防护表面的切屑顺着螺旋斜面自然滑落，不会在防护表面积攒缠绕；环片的边缘全部做了卷边钝化处理，没有尖锐的毛刺棱角，避免操作人员调整设备时被划伤。构件的中心预留了与CA6140车床主轴外径匹配的安装通孔，通孔边缘设置有嵌入式的耐磨衬套，

　　衬套采用低摩擦系数的尼龙材质，既可以避免防护构件随主轴同步回转，又能减少主轴转动时与防护件之间的摩擦磨损，长期使用也不会出现异响或是磨损主轴表面的问题。从安装边界来看，该防护构件完全收缩状态下的轴向长度适配CA6140车床主轴箱前端的安装空间，不会与卡盘的扳手位、刀架的最大进给行程产生干涉，最大伸展长度可以覆盖主轴伸出主轴箱的全部外露段，安装时不需要对车床原有结构进行打孔、焊接等改造，只需要通过配套的卡箍将构件的固定端锁紧在主轴箱的前端定位面上即可，拆装维护十分便捷。在实际加工验证过程中，该防护结构可以有效阻挡加工产生的崩碎切屑飞溅到主轴箱的密封缝隙中，减少切屑进入主轴轴承造成的磨损，同时也能避免操作人员在清理切屑、

　　测量工件时意外接触到回转的主轴连接部位；层叠的螺旋结构相比传统的整体式防护罩，自重更轻，不会给主轴带来额外的运转负载，运转过程中不会产生额外的振动，也不会影响工件的加工精度。针对车床加工时常用的切削液喷淋场景，该构件的螺旋环片之间的间隙设计有错位挡边，切削液喷淋到防护表面时会顺着环片表面回流到机床的接屑盘内，不会顺着间隙渗入到主轴箱的密封位置，有效保护主轴箱内的润滑油不会被切削液污染乳化。不同于市面上常见的帆布伸缩防护罩，该金属材质的螺旋防护构件不会被高温切屑烫损，也不会因为长期接触切削液出现老化开裂的问题，使用寿命更长，日常维护只需要定期清理环片缝隙中积攒的细碎切屑即可，不需要频繁更换防护件。在结构细节设计上，每一片螺旋环片的连接部位都采用了圆弧过渡，没有应力集中的直角结构，即使受到意外的外力撞击，也不会出现断裂变形的问题；构件的整体外轮廓做了流线型处理，没有突出的棱角，不会在操作人员走动、操作设备时造成勾挂。对于CA6140这类在中小机加工车间普及率极高的普通车床来说，这类适配性的防护构件不需要改动设备原有结构，安装后可以有效提升设备操作的安全性，同时减少切屑、切削液对主轴部件的侵蚀，降低设备的日常维护成本，在实际的车间应用中，既可以作为新出厂车床的配套防护件，也可以作为老旧车床安全改造的升级配件，适配不同生产年限的CA6140车床安装使用。
