可移动可调支撑脚铝型材框架工作台

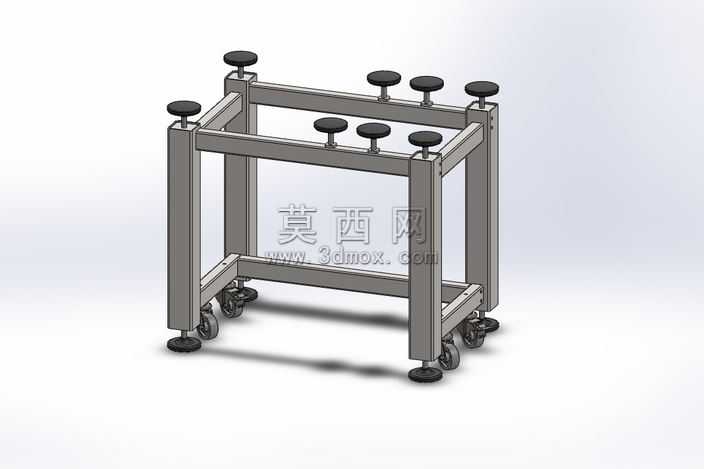

本作品为可移动可调式铝型材支撑框架，采用三维参数化建模完成整体结构设计，建模过程中严格遵循铝型材机架的装配规范，先完成标准欧标铝型材的截面轮廓绘制，通过拉伸、布尔运算生成各段型材主体，再对型材端面的连接孔位、T型槽安装位做精准特征建模，保证各连接部件的装配公差符合实际加工要求。框架整体采用矩形对称布局，四根竖向型材作为主支撑立柱，上下两层横向型材通过角码连接件与立柱锁紧，形成稳定的框式受力结构，建模时对连接件的沉头孔、锁紧螺纹孔都做了细节还原，确保装配逻辑与实际工装一致。框架底部同时配置了万向脚轮与可调支撑脚两种结构，脚轮带刹车结构，可实现框架的灵活移动与位置锁定，可调支撑脚通过螺纹结构与立柱底部连接，旋转顶部的调节手轮即可调整支撑高度，既可以在移动时将支撑脚抬起让脚轮接触地面，也可以在固定工位时降下支撑脚，让脚轮悬空保证框架放置的稳定性，八组调节手轮分别布置在框架顶部的对应位置，操作时无需俯身即可完成高度调节，适配不同地面的找平需求。材质渲染阶段，铝型材主体采用哑光银灰色金属材质，还原工业铝型材的阳极氧化表面质感，调节手轮采用黑色硬质工程塑料材质，脚轮支架做镀锌金属质感处理，支撑脚垫采用黑色防滑橡胶材质，不同材质的粗糙度、反光度参数都做了区分，渲染后整体效果贴近真实工业机架的视觉表现。设计思路上，该框架可作为小型设备的安装基座、检测工装的承载架或是车间临时作业工作台使用，对称的结构设计保证受力均匀，型材框架的模块化特性也方便后续拓展安装台面、挂载功能部件，兼顾移动灵活性与放置稳定性，适配车间多场景的使用需求，建模过程中所有标准件都按实际工业标准件尺寸建模，可直接导出工程图用于实际加工制作。
