模块化可组装DIY电脑机箱框架结构

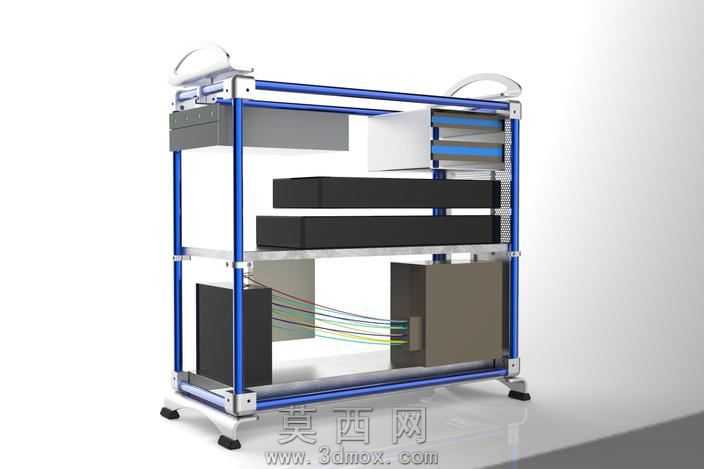

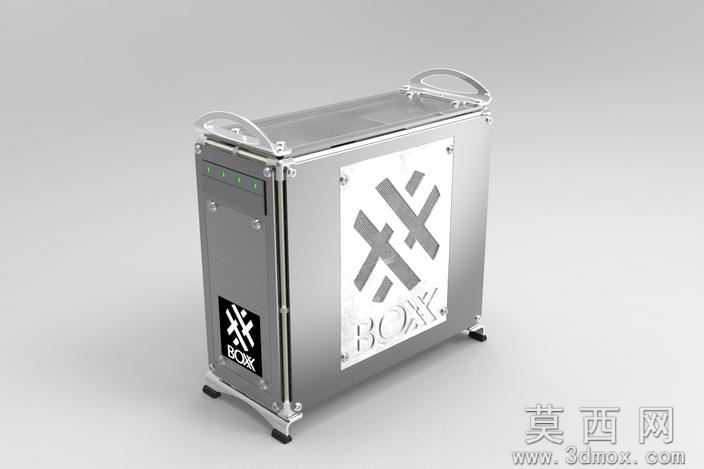

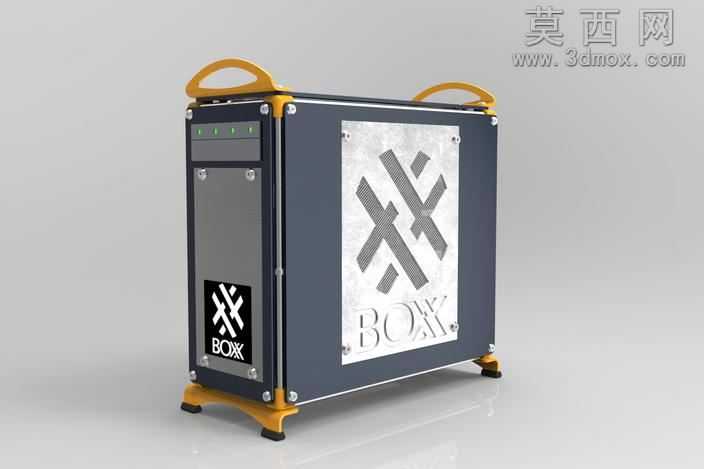

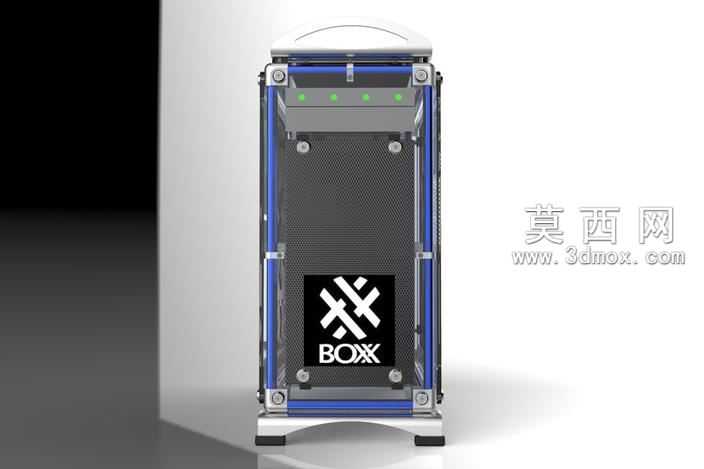

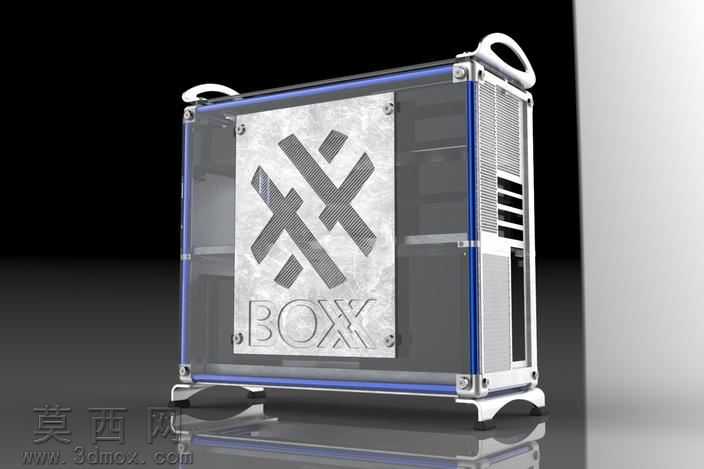

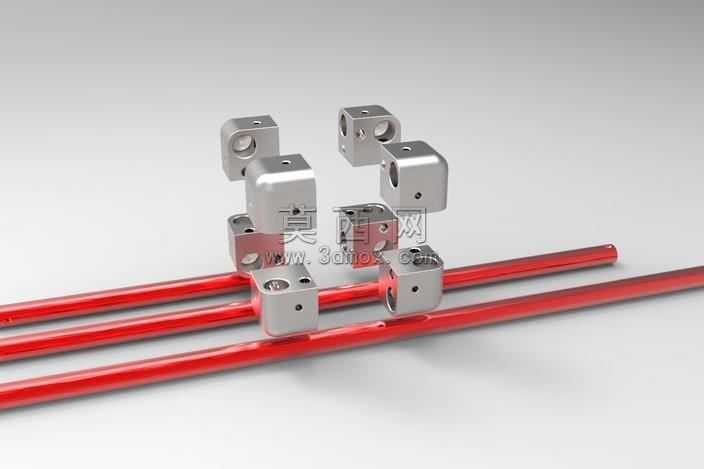

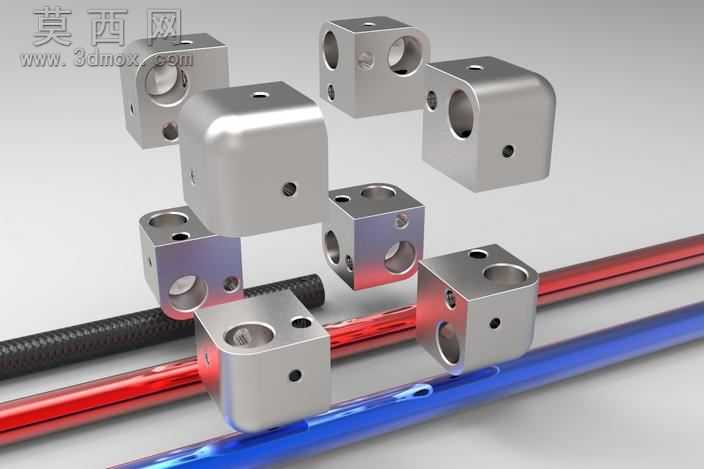

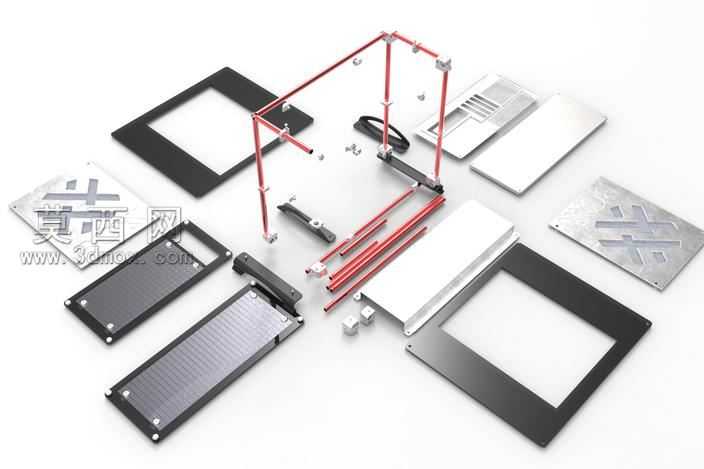

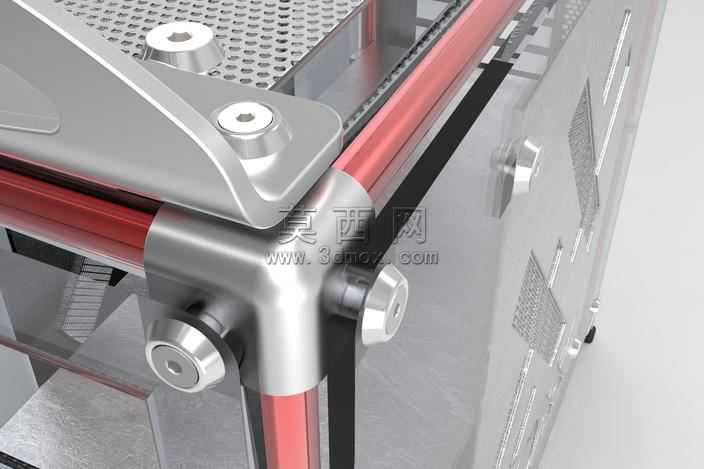

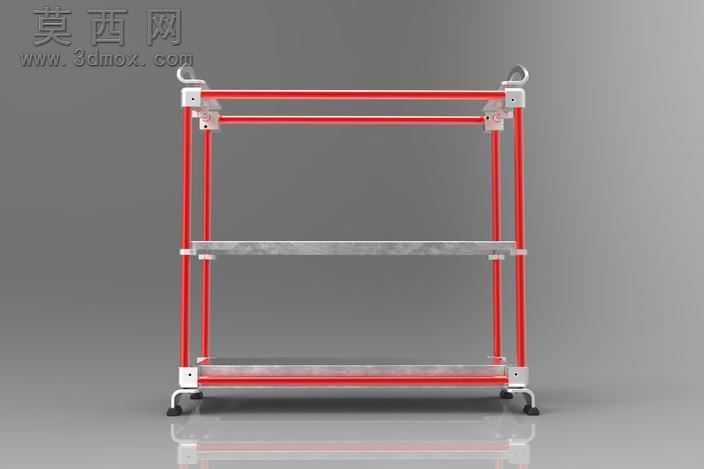

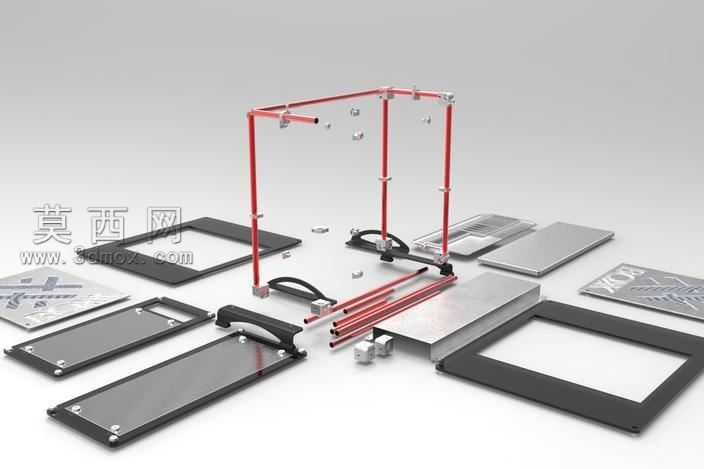

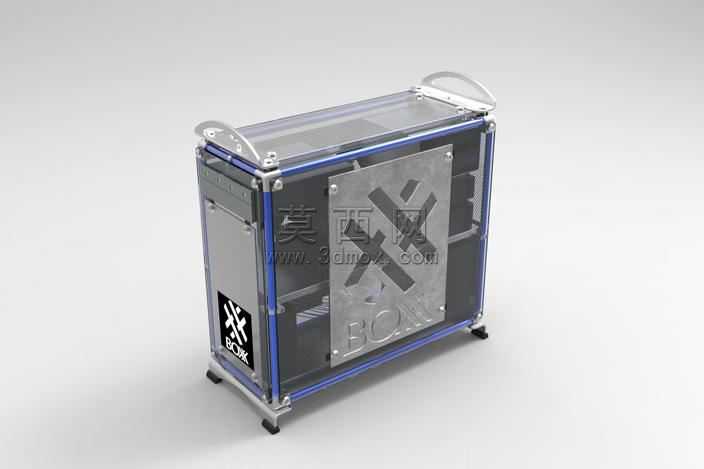

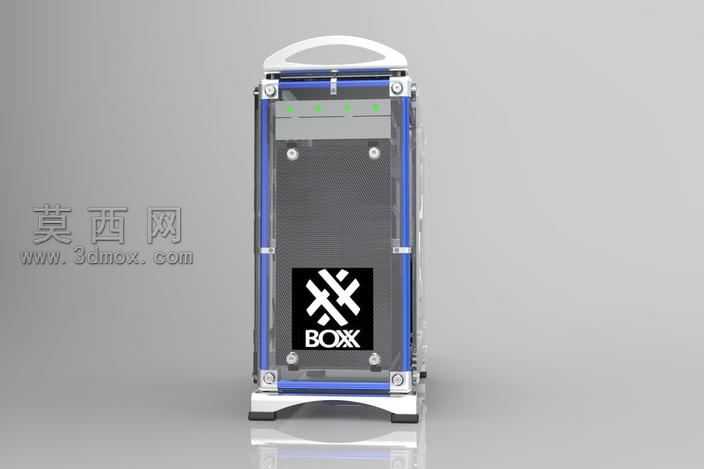

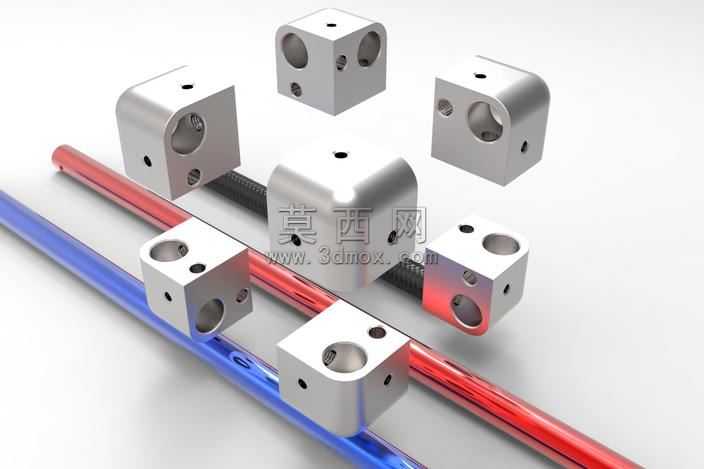

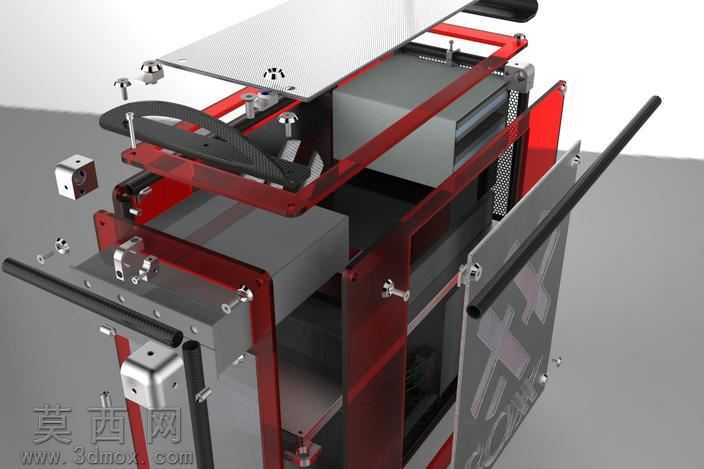

该作品为模块化DIY电脑机箱的三维建模设计，整体采用可自由调整尺寸的框架式结构，在三维建模过程中，首先完成了标准通用角件的参数化建模，八个角座采用完全统一的尺寸规格与孔位布局，仅通过安装方向的调整即可适配不同长宽高的装机需求，无需额外开模制作差异化角件，大幅降低了生产与组装的适配成本。框架主体采用圆管型材作为支撑主梁，建模时对管材的伸缩锁紧结构做了精细化还原，管材与角座的配合预留了合理的公差间隙，可实现长度方向的自由调整，用户可根据自身硬件的尺寸规格灵活调整机箱的整体长宽高，适配不同规格的主板、显卡与散热设备。面板部分建模区分了边框与安装面板两类零件，边框采用硬质工程塑料材质渲染，表面做了细微的磨砂质感处理，安装面板分为金属质感的不透光面板与透明亚克力材质的透视面板两类，金属面板还原了阳极氧化的细腻哑光金属质感，边缘做了倒角钝化处理避免割手，透明面板则还原了亚克力的轻微折射与透光特性，面板与框架之间设计了快装锁扣结构，无需额外工具即可完成面板的快速拆装，旋转90度即可完成锁止与解锁，方便用户快速拆装检修内部硬件。建模过程中对所有零件的装配干涉做了全面校验，铝型材与两侧角件的连接位、管材的伸缩行程、锁扣的旋转角度都做了运动仿真验证，确保所有活动结构均可顺畅运作，同时对激光切割加工的适配性做了设计优化，中铝型材与两侧的连接面板均可直接通过聚碳酸酯或ABS板材激光切割加工成型，无需复杂的二次弯折工序，相比传统弯折金属机箱虽然物料成本有所提升，但模块化的设计让用户可以完全自主组装适配自身需求的专属电脑机箱，实现最大化的硬件适配灵活性，整体结构设计兼顾了组装便捷性、尺寸可调性与外观整洁度，适合DIY硬件爱好者自定义装机使用。
