一英寸管道小型水力节能装置结构

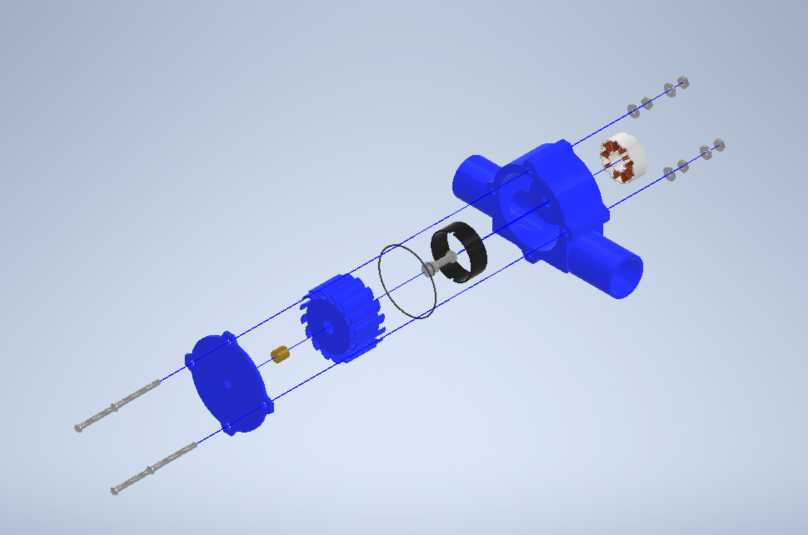

　　在民用供水、小型输水支管、工业循环水支路等1英寸公称通径的管路场景中，这类小型管道节能装置的应用覆盖范围极广，从居民楼分户供水支管、小型设备冷却循环支路，到分布式小型水力能量回收点位，都能见到这类结构的实际落地。不同于大型管道的能量回收设备，这类适配小通径管道的装置不需要额外占用大量安装空间，也无需复杂的外接管路改造，可直接串接在现有管路中，依托管内流动的流体动能实现能量回收或者流态优化，最终降低管路输送过程中的能量损耗。从结构拆解来看，整个装置采用同轴串接式布局，主体外壳为对称式三通结构？不对，实际是两通式的筒状主体，两端直接对接1英寸标准管螺纹接口，安装时不需要额外制作过渡接头，可直接匹配现有1英寸管路的安装尺寸，

　　整体轴向安装长度控制在常规管道阀门的安装边界范围内，不会因为加装装置额外增加过多的管路轴向占用空间，现场改造时不需要大范围调整原有管路的支撑布局。装置内部的核心做功部件为轴流式叶轮结构，叶轮采用多叶片圆弧造型，匹配小流量工况下的流体冲角设计，避免低流速下叶轮无法启动的问题，叶轮与主轴之间采用耐磨衬套定位，衬套选用低摩擦系数的非金属材质，降低转动过程中的阻力损耗，同时避免金属部件长期接触水体产生锈蚀卡滞。主轴两端延伸出主体外壳的部分，设置有双层密封结构，内侧为骨架油封阻挡流体外泄，外侧为防尘密封圈阻挡外部粉尘杂质进入转动副，密封结构的压盖采用对称布置的螺栓锁紧，后期维护时可快速拆卸更换密封件，不需要整体拆解装置主体。

　　主体外壳的端盖与壳体之间采用止口定位配合，配合面加装橡胶密封垫，通过周向均匀布置的螺栓实现压紧密封，螺栓的规格选型完全匹配小尺寸装置的锁紧力需求，不会因为螺栓过大造成端盖局部应力集中，也不会因为锁紧力不足出现承压渗漏。装置内部还设置有导流环结构，位于叶轮的进水侧，可对进入叶轮的流体进行整流，消除管路内因为弯头、变径产生的紊流，让流体以更稳定的轴向流态冲击叶轮叶片，提升叶轮的能量转换效率，减少紊流带来的局部水头损失。在叶轮的出水侧，设置有稳流结构，可将叶轮甩出的旋转流态调整为轴向平稳流态，避免装置出口处的流体旋转对下游管路的流量计量、阀门调节精度造成干扰。从设计思路上，这套结构完全围绕小通径管路的实际使用需求展开，没有冗余的功能结构，所有部件都围绕降低流阻、提升能量回收效率、压缩安装尺寸三个核心目标设计。比如外壳的流道内壁做了圆弧过渡处理，没有直角突变结构，尽可能降低流体在装置内部的沿程阻力损失；所有转动部件的转动惯量都做了轻量化设计，叶轮采用薄壁结构，在保证结构强度的前提下尽可能降低自身重量，让管内流体在较低流速下就能驱动叶轮转动，拓宽装置的有效工作流速区间。安装边界方面，装置的最大径向尺寸不超过同规格管道法兰的外径，在并排布置的多根管路之间安装时，不会和相邻管路产生干涉；两端的接口采用标准管螺纹设计，和现有管路的管件、阀门具备完全的互换性，现场安装时仅需要按照常规管道阀门的安装流程操作，不需要特殊的安装工具或者定制工装。在实际使用场景中，

　　这类装置一方面可以通过叶轮的转动回收管路中流体富余的压头能量，配套微型发电模块可为管路上的压力传感器、流量监测模块提供工作电源，实现无外接供电的管路状态监测；另一方面通过内部的导流、稳流结构优化管路内的流态，降低管路输送过程中的水头损失，在同等输送压力下提升管路的输送流量，实现节能效果。结构设计过程中，还充分考虑了不同水质的适配性，所有过流部件的材质都可根据使用场景更换，比如清水场景可选用工程塑料材质降低成本和自重，带轻微腐蚀性的工业废水场景可选用不锈钢材质提升耐蚀性，密封件也可根据流体温度、介质特性更换对应材质的规格，不需要改动整体结构尺寸就能适配不同的使用工况。整套结构的装配逻辑清晰，所有部件都沿着主轴轴线依次组装，没有复杂的偏心结构或者特殊装配要求，生产装配时的工序简单，后期维护拆解也不需要复杂的专用工具，普通的管道运维人员就能完成常规的维护保养工作。
