BJT晶体管主题标识立体造型设计

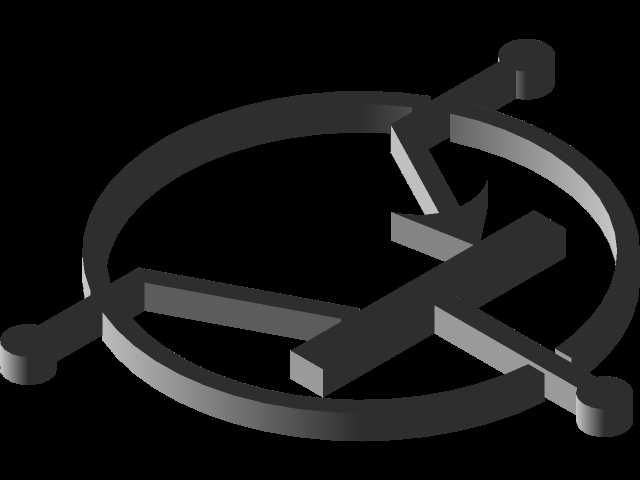

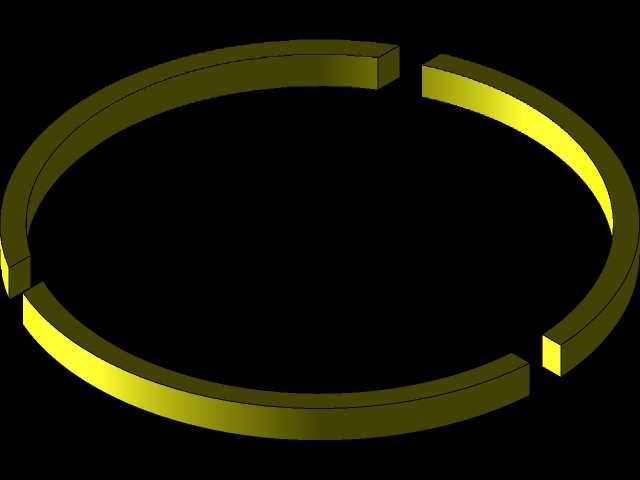

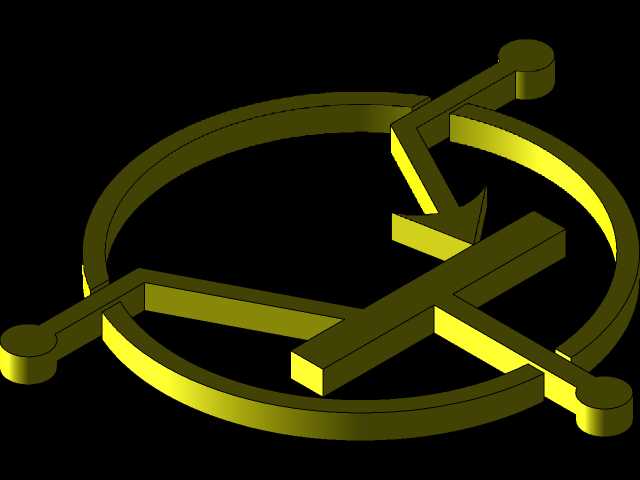

　　在电子实训装置、开源硬件开发平台的配套标识设计中，这类结合BJT晶体管电路符号的立体徽标，往往承担着功能分区指引、教学场景认知辅助的作用，很多面向青少年的电子创客空间、高校电工电子实验室，都会在工位标识、设备面板装饰上使用这类具象化的元件符号造型，降低初学者对半导体器件的认知门槛。不同于平面印刷的标识，立体徽标在安装时需要考虑与附着面的贴合度，设计阶段就将背部做了平整化处理，整体外轮廓控制在适配常规面板安装的尺寸区间，边缘做了小圆角过渡，避免安装和日常触碰时出现锐边划伤的情况。造型核心提取了双极结型晶体管的标准电路符号特征，将带箭头的发射极、基极、集电极三个引脚结构做了等比例立体化拉伸，符号外围的环形结构做了加厚处理，

　　保证整体结构的强度，不会因为轻微磕碰出现断裂。引脚末端的连接点位做了凸起的圆形标识，对应实际晶体管的引脚焊接点位，在教学场景下可以直观对应实物元件的引脚分布，帮助学习者快速建立电路符号与实物元件的映射关系。徽标顶部和底部的附加结构，是结合开源硬件常用的接插件特征做的适配设计，顶部的双孔结构对应常见的排针座外形，底部的双槽结构对应贴片元件的焊盘轮廓，让整个标识的电子属性更突出，不会和其他类型的工业标识混淆。设计过程中没有采用过于复杂的曲面结构，所有特征都以拉伸、旋转这类基础建模特征实现，既方便后续通过3D打印快速制作实物，也能适配激光雕刻、亚克力切割等不同的加工工艺，不同加工场景下只需要调整对应特征的拉伸深度即可，不需要重构整体模型。

　　考虑到徽标可能会用在不同颜色的设备面板上，造型的各个特征之间做了明确的高度差，比如核心的晶体管符号比外围环形高出1.5mm，引脚部分比符号主体高出0.8mm，即使采用单色材料加工，也能通过高度差形成的阴影区分各个结构，不需要额外做表面印刷就能识别出符号内容。安装边界上，整体造型的最大外接矩形尺寸控制在80mm*100mm以内，背部预留了0.5mm深度的背胶粘贴槽，既可以使用双面胶直接粘贴在设备面板、墙面标识板上，也可以在预留的沉孔位置加装螺丝做永久固定，适配木质、亚克力、金属、塑料等多种常见的安装基面。在电子类展会的展台布置、校园科技节的作品展示场景中，这类立体徽标也可以作为桌面摆件使用，底部平整结构可以直接放置在水平台面上，

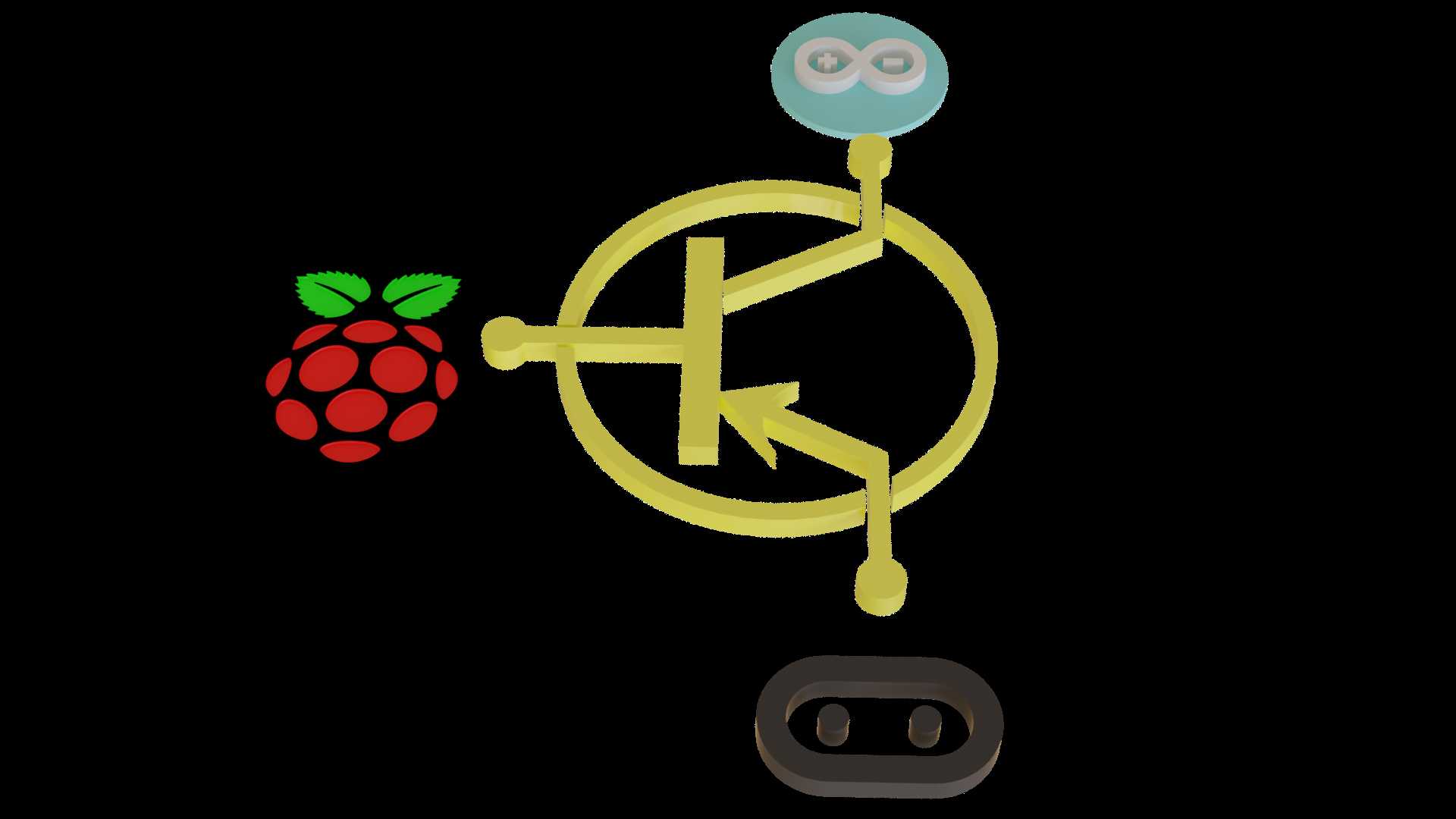

　　不需要额外的支撑结构，重量控制在常规PLA材料打印后不超过50g，不会出现放置不稳倾倒的问题。造型上搭配的树莓派标识元素，是考虑到当前很多嵌入式开发、电子DIY项目都围绕树莓派平台展开，加入这个元素可以让徽标更贴合开源硬件爱好者的使用场景，不会显得过于刻板和脱离实际应用。整个模型的结构壁厚都控制在2mm以上，没有出现小于1mm的薄壁结构，也没有封闭的空腔，不管是采用FDM3D打印还是光固化打印，都不需要添加额外的支撑结构，打印完成后只需要简单去除底座毛边即可使用，降低了实物制作的后处理成本。对于从事电子教学装备设计的结构工程师来说，这类标识模型可以直接嵌入到实训台的面板设计中，作为功能区域的视觉锚点，也可以等比例缩放后制作成胸牌、钥匙扣等周边产品，应用场景的拓展性较强。在建模过程中，所有特征的尺寸都做了参数化关联，比如调整环形的外径时，内部的晶体管符号会自动跟随缩放，引脚的长度、接插件结构的尺寸也会按比例匹配，不需要逐个特征修改尺寸，方便根据不同的安装需求快速调整整体大小。
