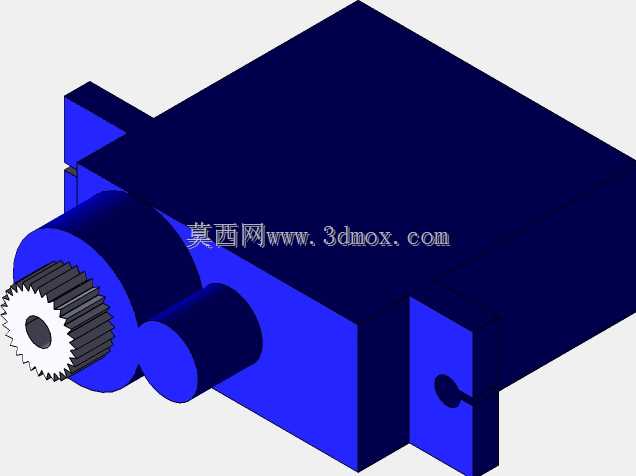

小型舵机式伺服传动执行构件三维结构

　　在桌面级小型自动化设备、航模舵面控制、教学实验机械臂、小型工装夹具的点位驱动场景里，这类小规格伺服执行构件的应用覆盖度极高，不同于大功率工业伺服的法兰安装、大扭矩输出定位，这类微型伺服的设计逻辑完全围绕紧凑安装空间、轻负载快速响应、低成本批量适配的需求展开。从结构上看，该构件主体采用方型壳体布局，输出端集成了啮合齿轮组，将内置直流电机的高转速低扭矩输出，通过多级齿轮减速转化为输出轴的低转速高扭矩摆动输出，输出轴端预留的齿轮安装位可以直接配套不同模数的传动齿轮，适配不同的负载传动比需求，不需要额外加装联轴器就能完成和负载端的直连传动，在空间极度受限的小型设备里能大幅压缩传动链路的占用空间。壳体侧面的固定耳是核心安装边界，

　　两个对称的凸耳上预留了标准安装孔位，安装时不需要做额外的转接支架加工，直接通过螺栓就能将构件固定在设备的安装基板上，安装孔的中心距、输出轴的伸出长度、壳体整体的长宽高尺寸都匹配通用微型伺服的安装规范，能直接替换同规格的同类型产品，不需要对原有设备的安装结构做二次修改，在设备改型、老旧实验装置配件替换的场景里能大幅降低结构改造成本。输出轴的摆动角度范围覆盖常用的0到180度区间，内部集成的电位器反馈结构能实时回传输出轴的角度位置，配合外置的驱动控制板就能完成精准的角度定位，在小型机械臂的关节驱动、航模的舵面偏转控制、自动送料机构的档位切换、小型物料分拣装置的拨杆驱动场景里，这类构件不需要复杂的伺服参数调试，

　　只需要给对应的PWM控制信号就能完成指定角度的动作，调试门槛远低于大功率工业伺服系统，很适合教学实验装置、入门级自动化设备的快速搭建。设计过程中，壳体的壁厚做了均匀化处理，既保证齿轮传动过程中壳体的结构刚性，避免齿轮啮合受力导致壳体变形出现传动卡滞，也尽可能压缩了壳体的壁厚尺寸，控制整体构件的重量，在航模、移动小型机器人这类对负载重量敏感的应用场景里，轻量化的壳体能有效降低设备整体的自重，提升续航和动作响应速度。输出端的齿轮采用直齿圆柱齿轮啮合结构，传动过程中齿侧间隙控制在小间隙范围内，既保证正反转切换时的响应速度，也避免间隙过大导致的定位精度偏差，齿轮和输出轴的配合采用过盈压装结构，

　　不需要额外的紧固件就能保证传动过程中齿轮和轴不会出现相对滑动，长期往复摆动也不会出现松脱问题。壳体尾部的出线位预留了标准的走线槽，控制和供电线路可以直接从尾部引出，不会和周边的运动构件产生干涉，安装时只需要预留出线的弯折空间就能完成布线，不需要额外设计走线防护结构。在实际选型应用中，这类构件的安装边界需要重点关注输出轴的中心高尺寸，配套的负载传动件中心高必须和输出轴中心高保持一致，否则会出现齿轮啮合错位、传动卡滞、齿轮磨损加快的问题；固定耳的安装面需要和设备安装基板保持完全贴合，如果安装面存在倾斜，螺栓锁紧后会导致壳体变形，挤压内部齿轮组，大幅提升传动阻力，甚至出现堵转烧毁内置电机的问题。另外输出轴的径向负载不能超过设计阈值，这类微型伺服的输出轴轴承承载能力有限，如果径向负载过大，会加速轴承磨损，导致输出轴晃动，角度定位精度下降。在小型3D打印机的调平机构驱动、桌面级雕刻机的刀具档位切换、学生机械创新设计大赛的作品传动结构里，这类小规格伺服执行构件的应用非常普遍，其标准化的安装尺寸、简单的控制逻辑、紧凑的结构体积，能让结构设计人员在方案设计阶段不需要投入过多精力在驱动构件的自定义结构设计上，直接按照标准安装尺寸预留安装位就能完成整体结构的布局，大幅缩短设备的研发周期。
