高压无刷RC舵机伺服执行机构

　　航模与小型机器人项目里，舵机往往是最容易被低估的执行件。很多结构方案在样机阶段只关注扭矩数字，真正装到车架、机械臂或云台支架上后，才发现壳体干涉、出线方向别扭、安装耳强度不足、输出轴齿形不匹配等问题。这个高压数字舵机的三维结构把这些细节完整还原，适合在整机布置阶段直接校核空间与连接关系。

　　从实际用途看，这类舵机主要承担角度位置闭环控制，常见于遥控车转向、直升机斜盘、固定翼舵面、机器人关节、云台俯仰和小型自动化夹持机构。它内部采用无刷电机驱动，相比传统有刷舵机，换向过程没有碳刷接触磨损，长时间高频动作下发热和维护压力更低；配合数字控制电路，可以对目标位置进行快速采样和保持，在负载波动时仍能维持较硬的输出特性。

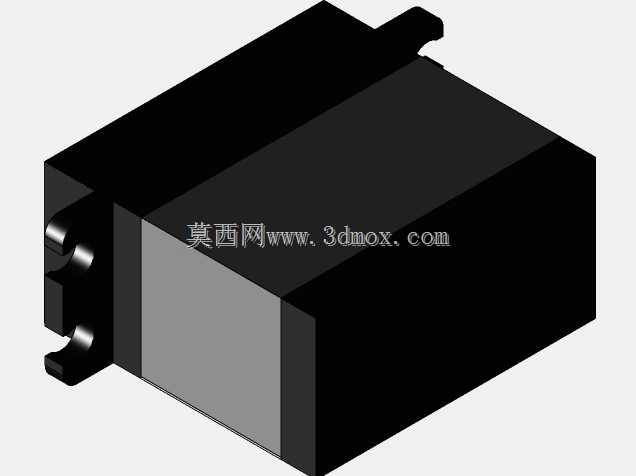

　　模型外形以矩形金属主体为核心，顶部布置带齿的输出轴，用于安装金属舵盘或摇臂。输出轴周边的台阶高度、齿部外圆和安装平面都需要在设计中保留足够边界，因为舵盘锁紧后，摇臂旋转扫过的区域不能与上盖、车架横梁或线束发生摩擦。壳体两侧伸出的安装耳带有通孔，适合使用螺钉固定到标准舵机安装位；在建模时不能只看主体宽度，还要把耳片厚度、孔中心距以及螺钉头沉放空间一起纳入安装边界。

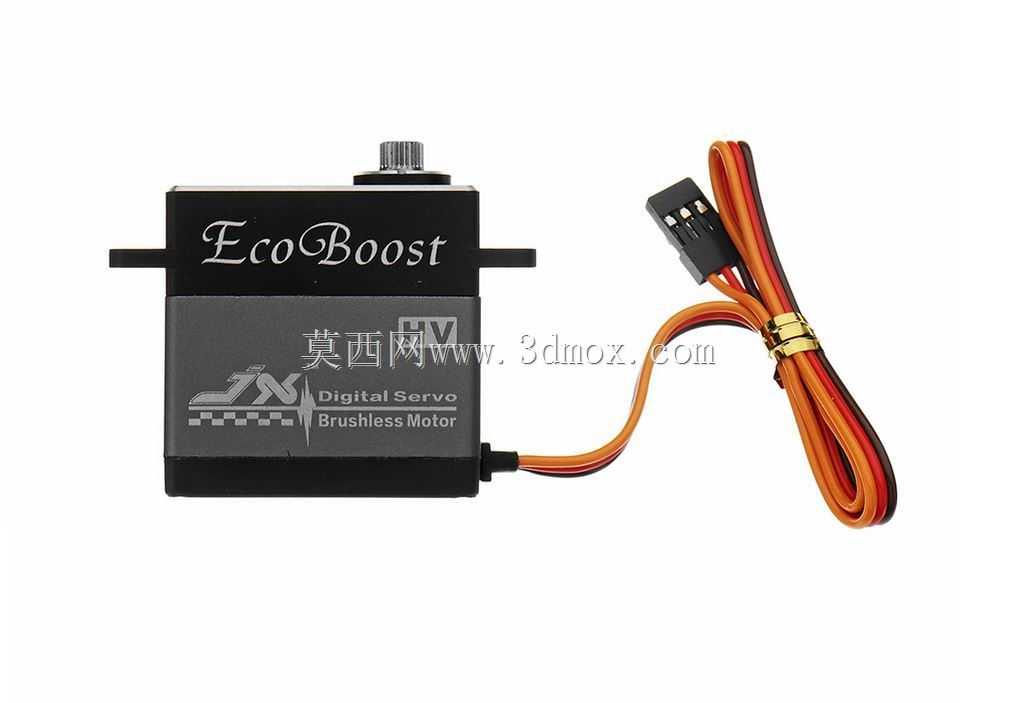

　　出线部分位于壳体侧后方，三芯排线通过扎带束拢，末端为标准杜邦式接收机插头。实际布线时，这根线既要随舵机摆动，又要避免被摇臂拉扯。三维布置中可以沿车架侧板或机械臂连杆内侧预留线槽，让插头朝向接收机或控制器一侧，减少急弯。插头本体宽度大于线缆，穿过狭窄支架孔时应提前确认开孔尺寸，不能只按线径估算。

　　结构设计思路上，壳体承担了电机、减速齿轮组、控制板和电位反馈元件的封装，同时也是散热面。无刷电机高速旋转后经多级齿轮减速，把转速转换为输出轴的大扭矩低转速运动；中部壳体的加强筋和封闭腔壁可以抑制齿轮啮合带来的振动。上盖与主体之间的分模线、端部轴承位置以及侧盖固定点都在模型中有明确体现，便于后续做剖视展示或维护分析。

　　选型校核时，除了关注额定扭矩和供电电压，还应把摆角范围、舵盘节圆、安装孔位、输出轴高度作为硬约束。若用于遥控车转向，左右极限位置需结合悬挂跳动检查；若用于机器人关节，侧向载荷会通过摇臂反馈到输出轴，应避免悬臂过长。该模型把伺服本体、线缆、插头和外部轮廓作为一个完整装配来表达，能够帮助结构工程师在干涉检查、安装支架设计和运动包络确认阶段减少反复试错。
