真空吸尘器用高速驱动电机结构设计

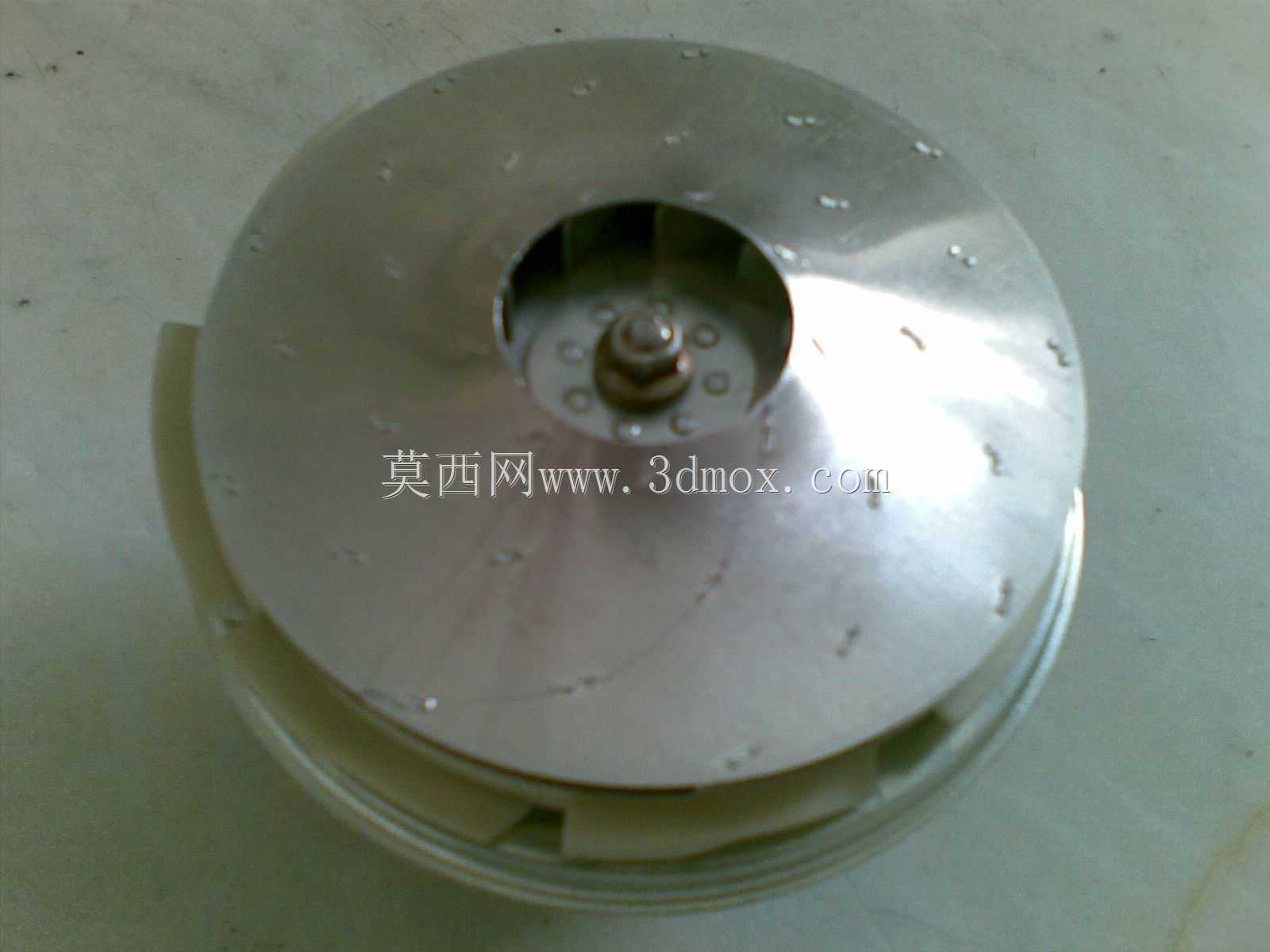

　　在民用清洁设备、小型工业吸尘装置的动力系统选型中，这类真空驱动电机是核心做功部件，其结构设计直接决定整机的负压生成能力、运行噪音水平与连续工作寿命。不同于普通传动用电机，该类电机的结构设计需要同时兼顾气动性能与电气性能，在有限的安装空间内实现高转速输出与可靠的散热表现。从实际应用场景来看，这类电机主要适配立式、卧式家用吸尘器，也可配套小型工业集尘设备、桌面除尘工位使用，运行时通过叶轮高速旋转在进风侧形成稳定负压，将携带尘屑的气流吸入集尘腔，完成尘气分离前的动力输送。

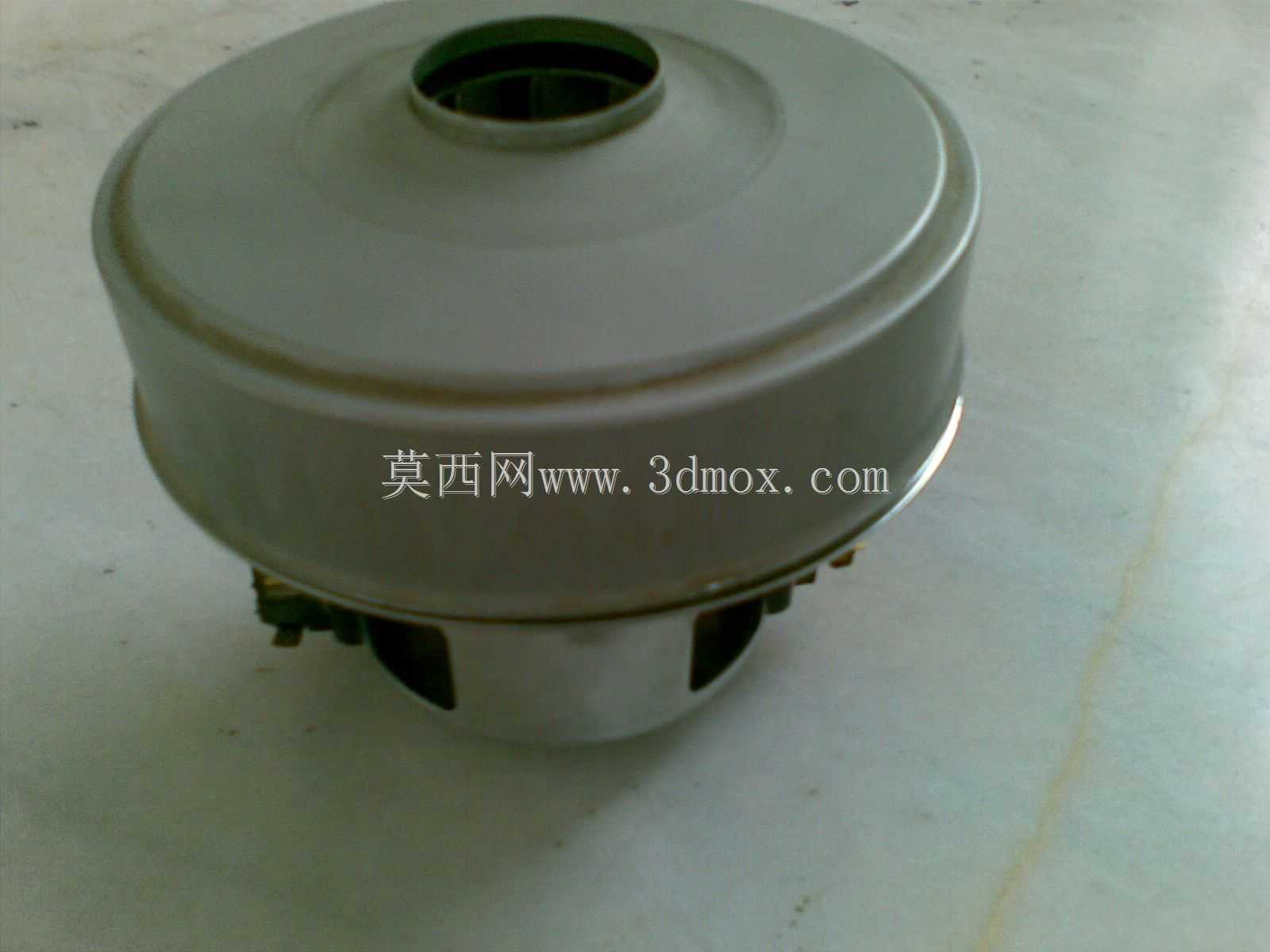

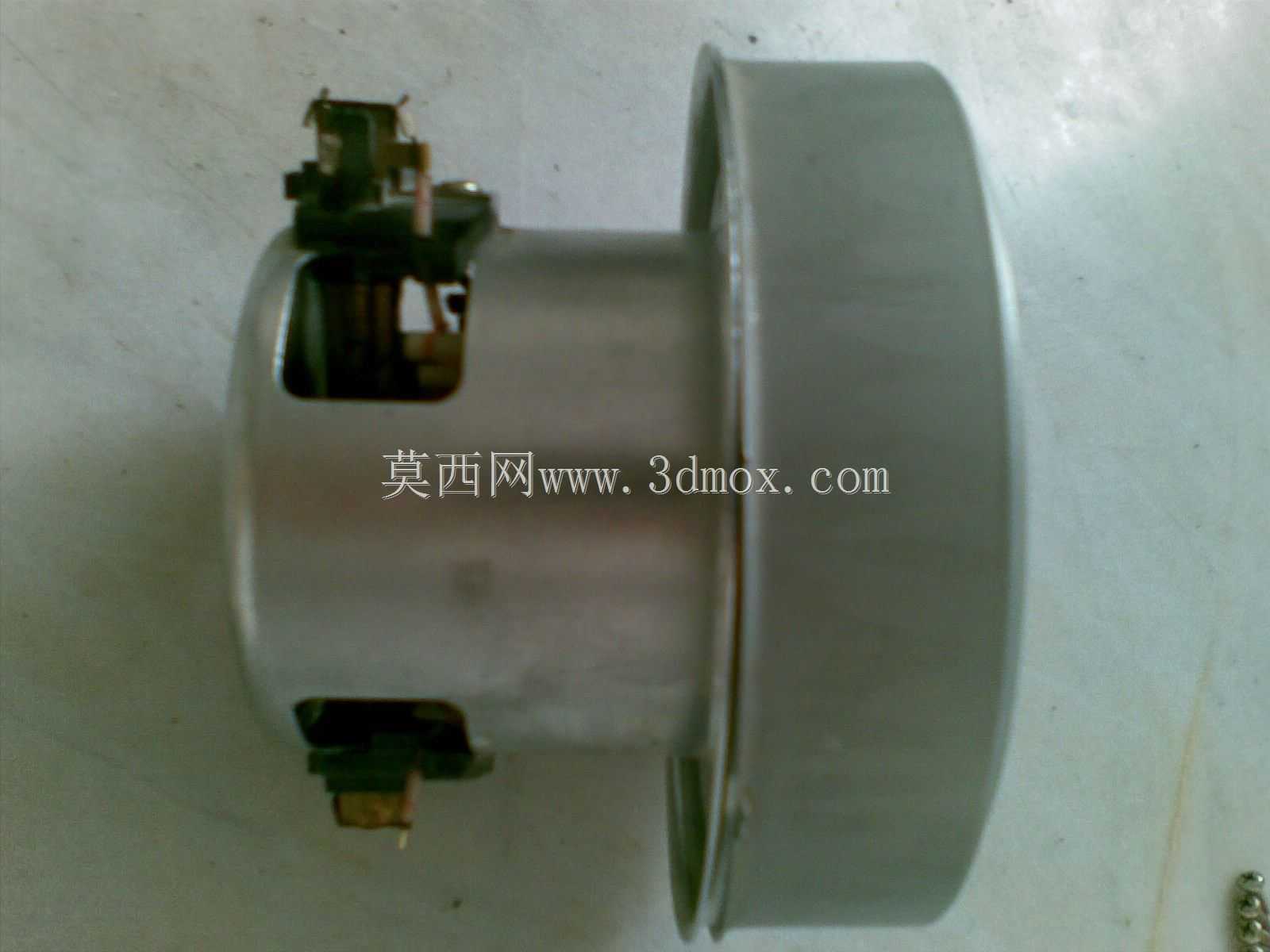

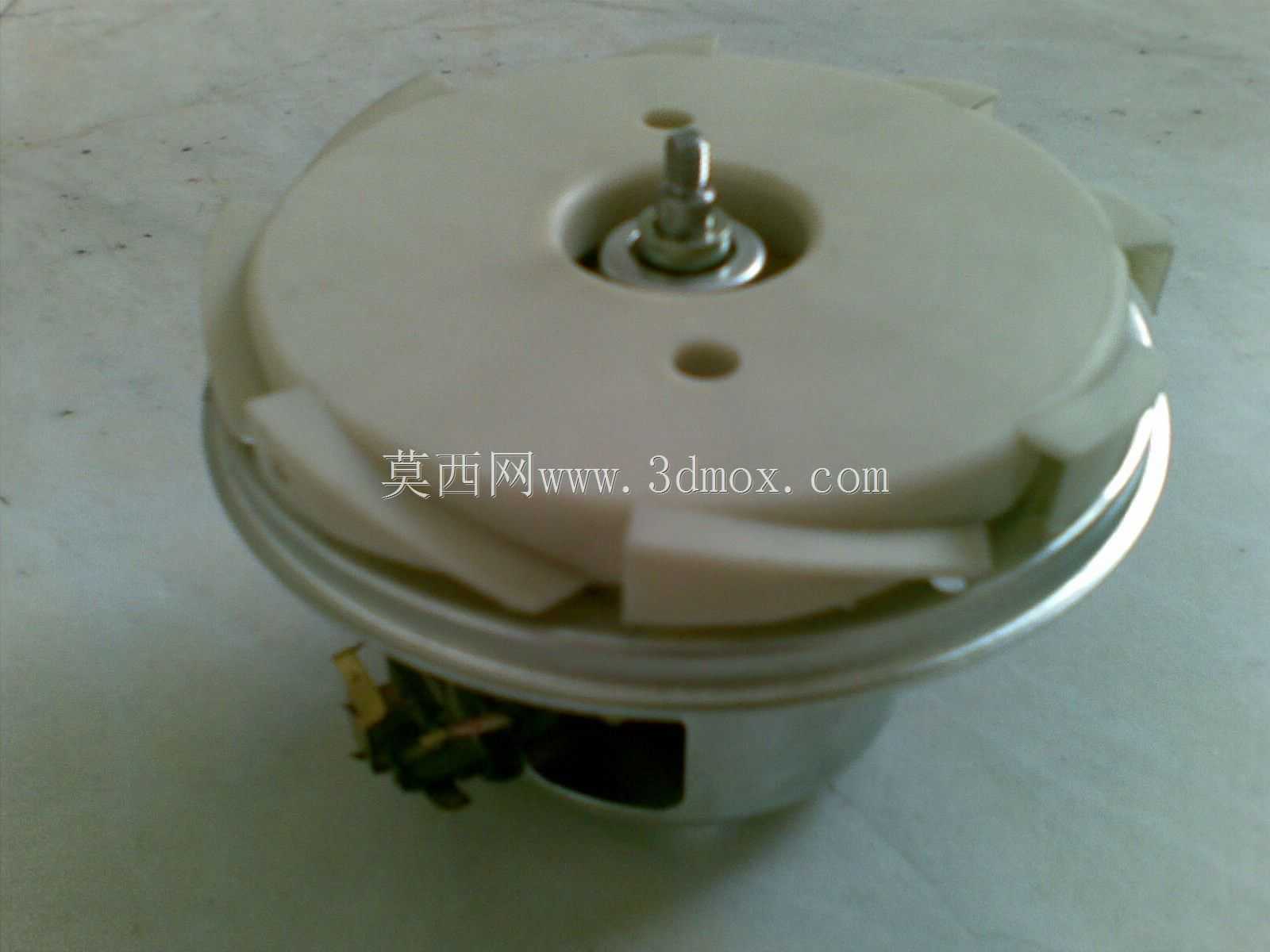

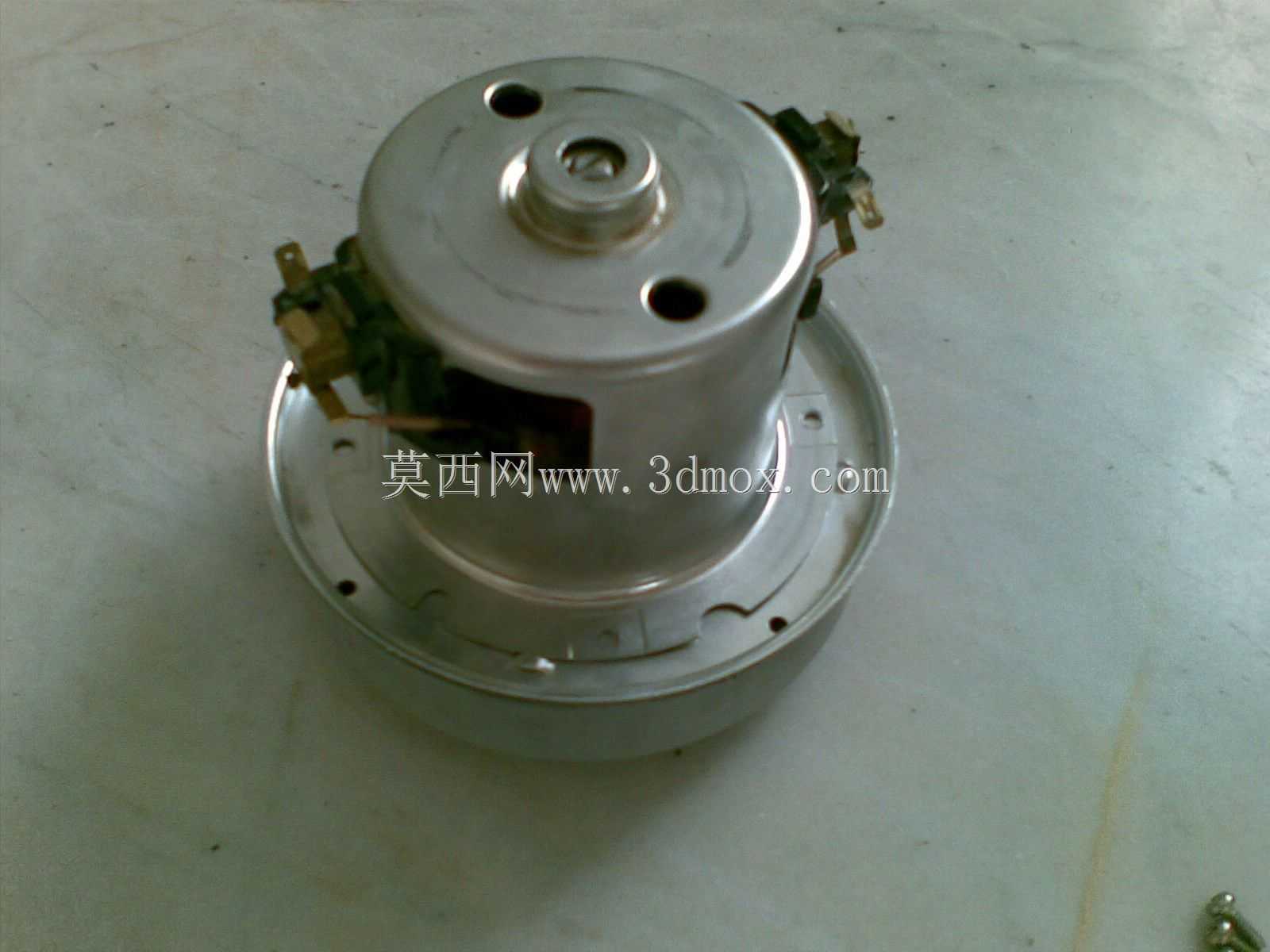

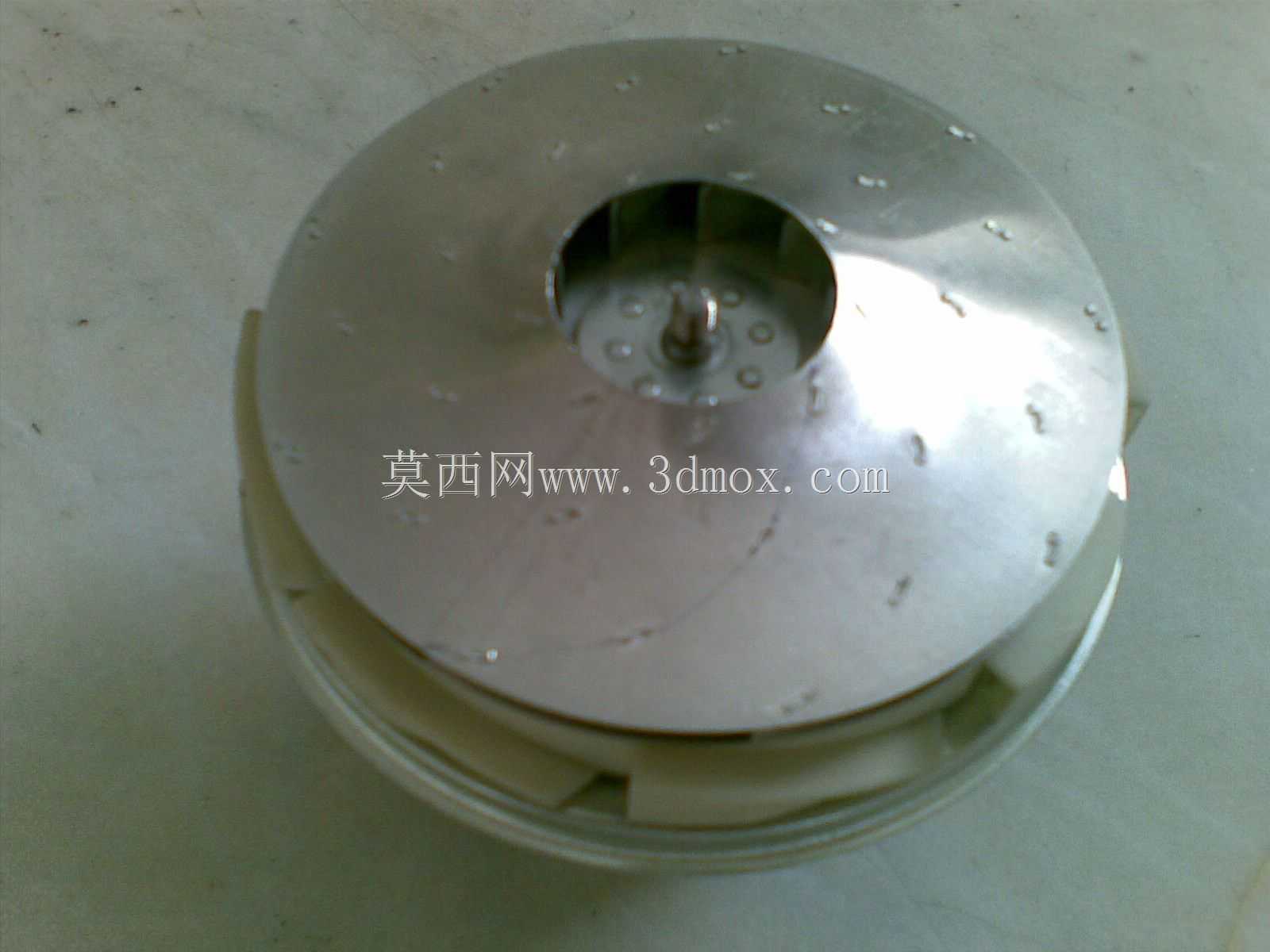

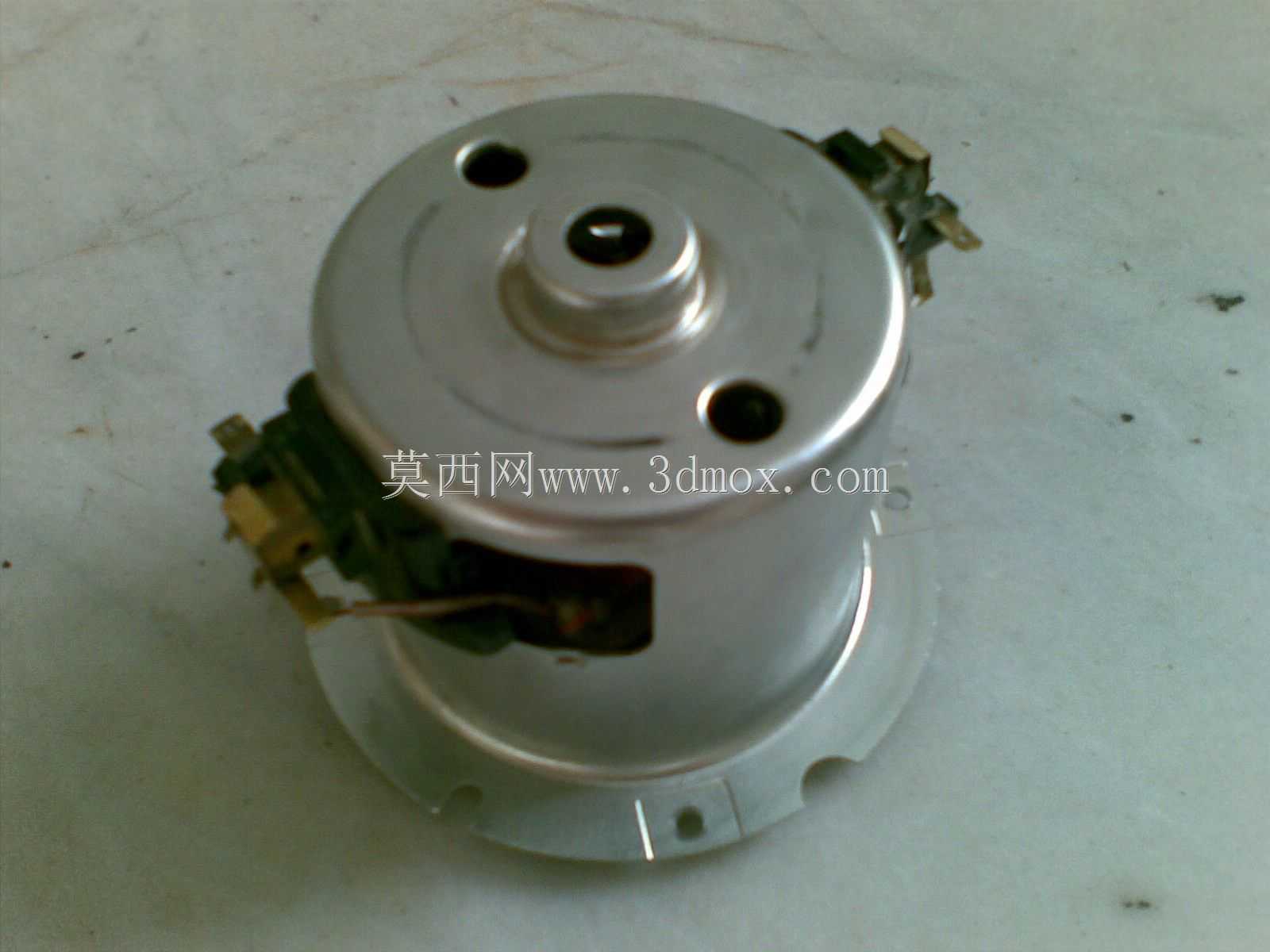

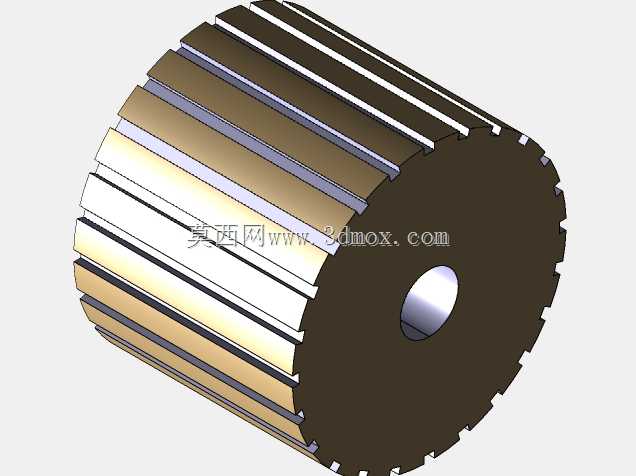

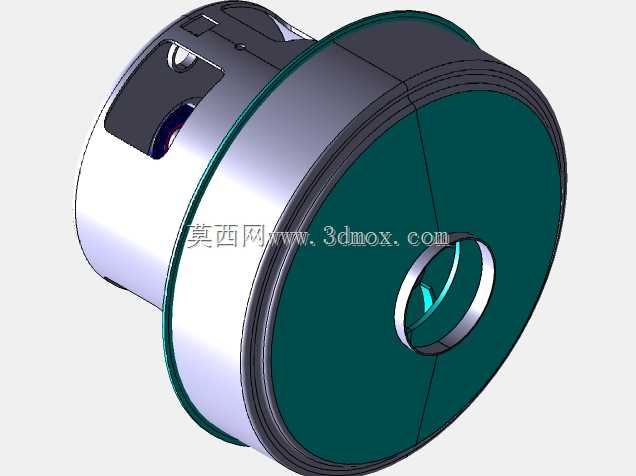

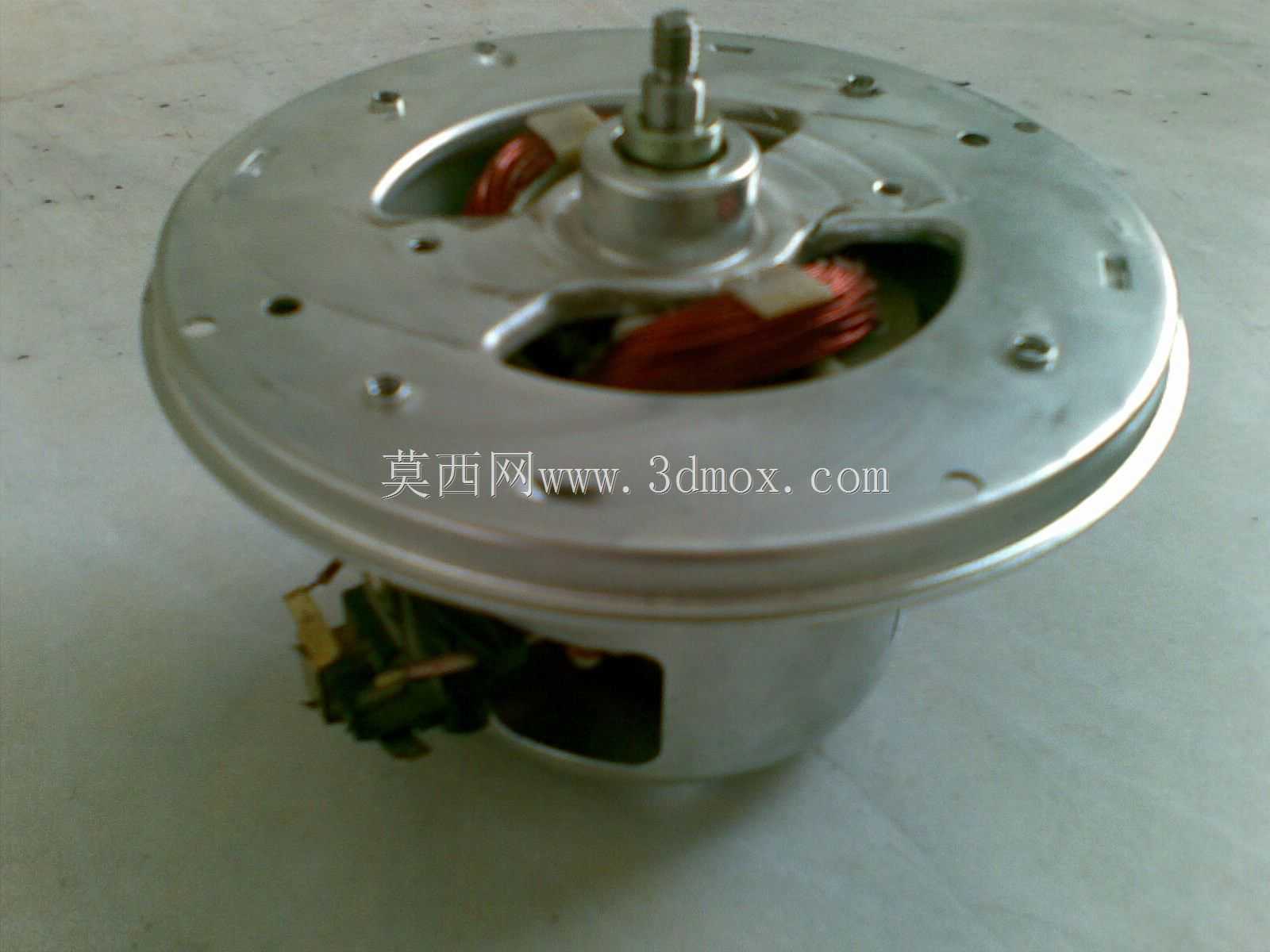

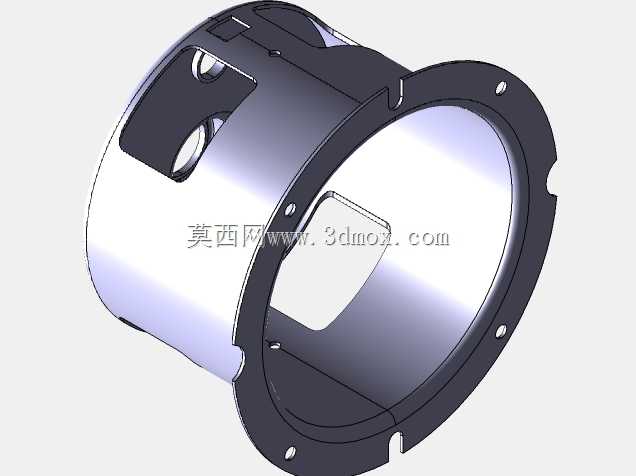

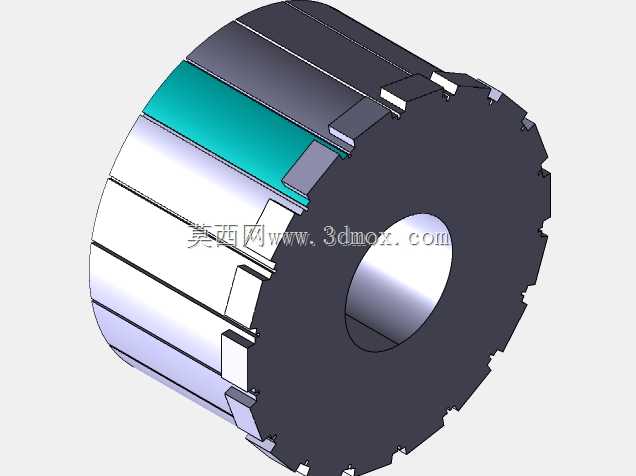

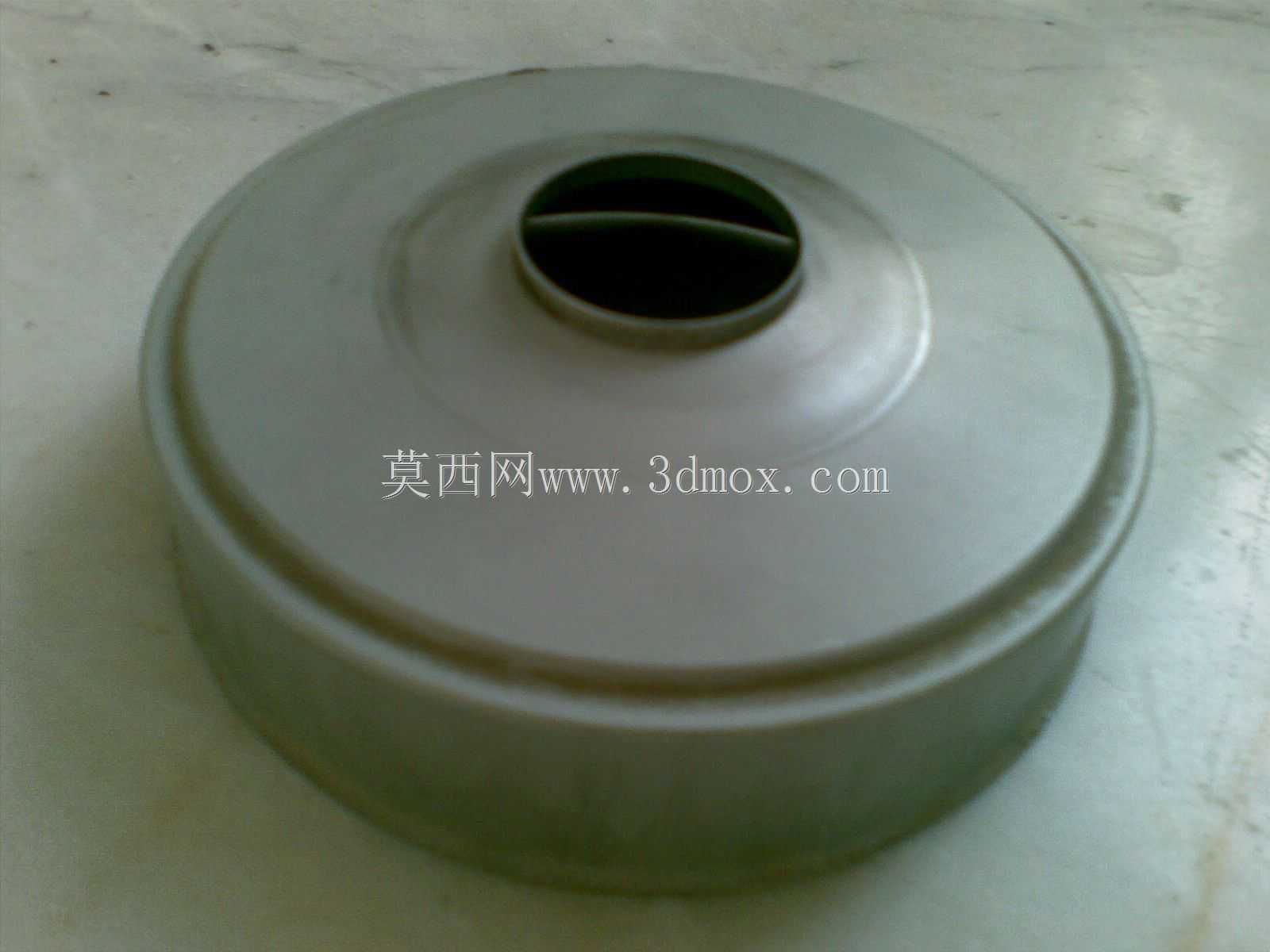

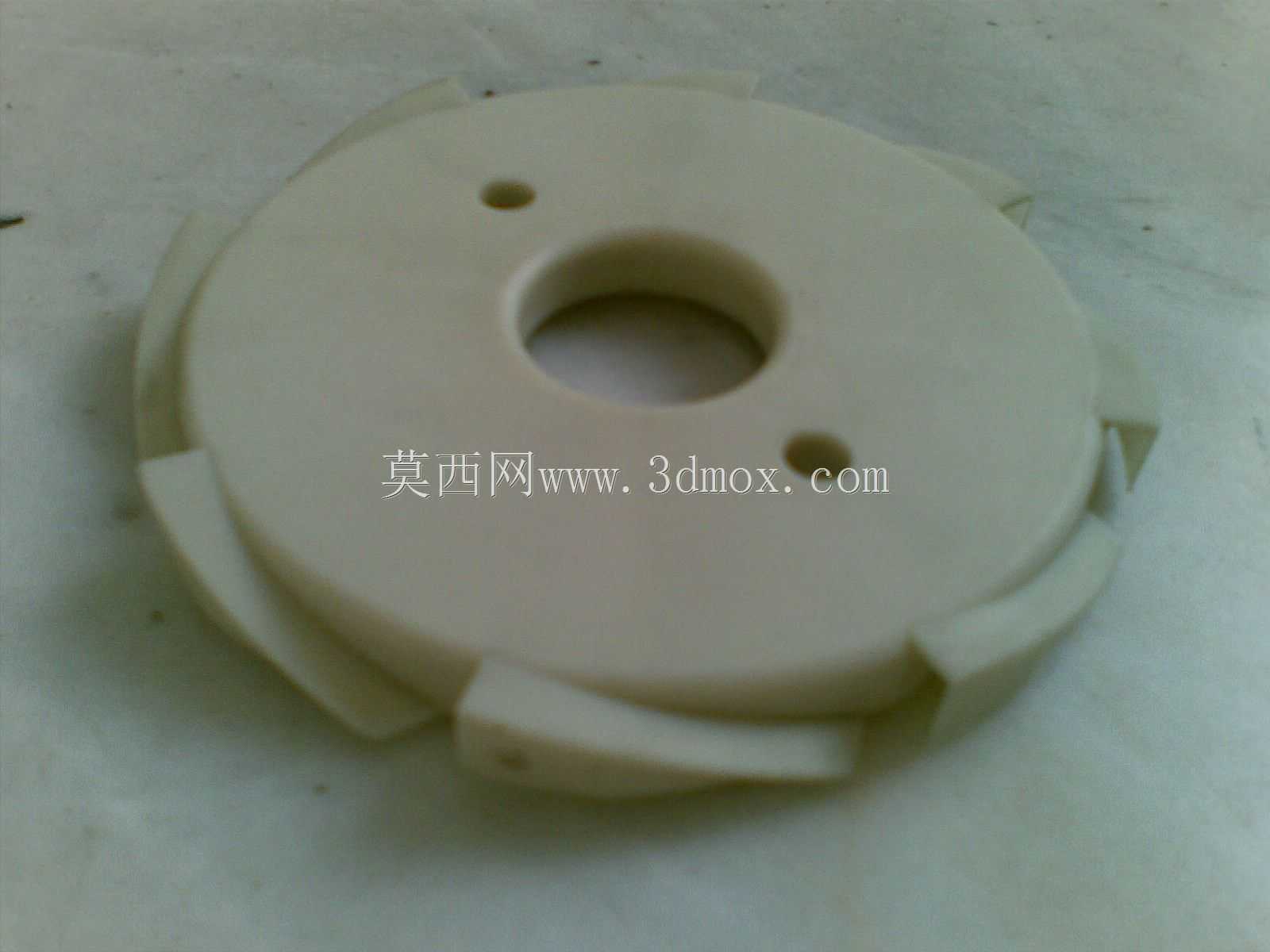

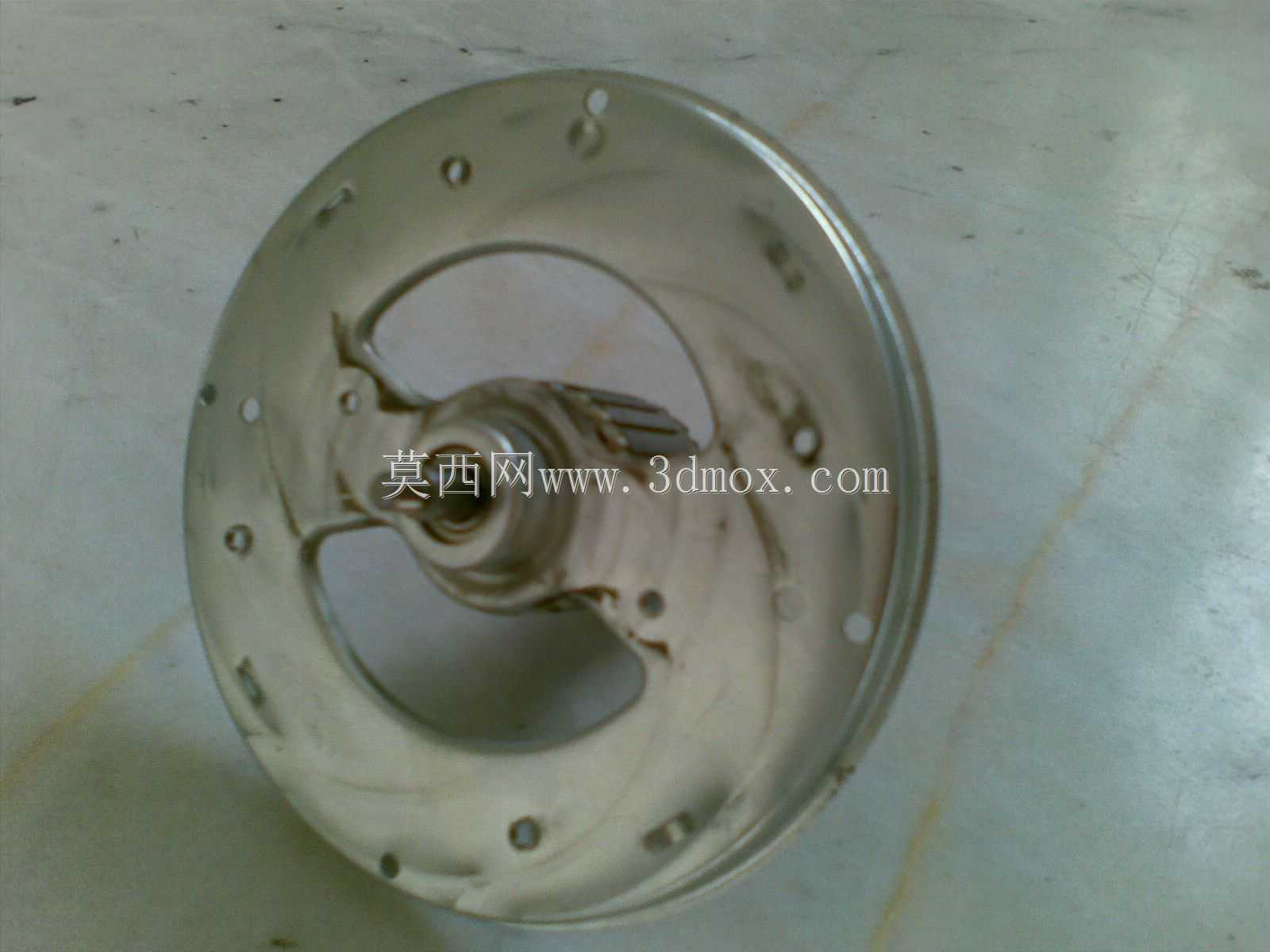

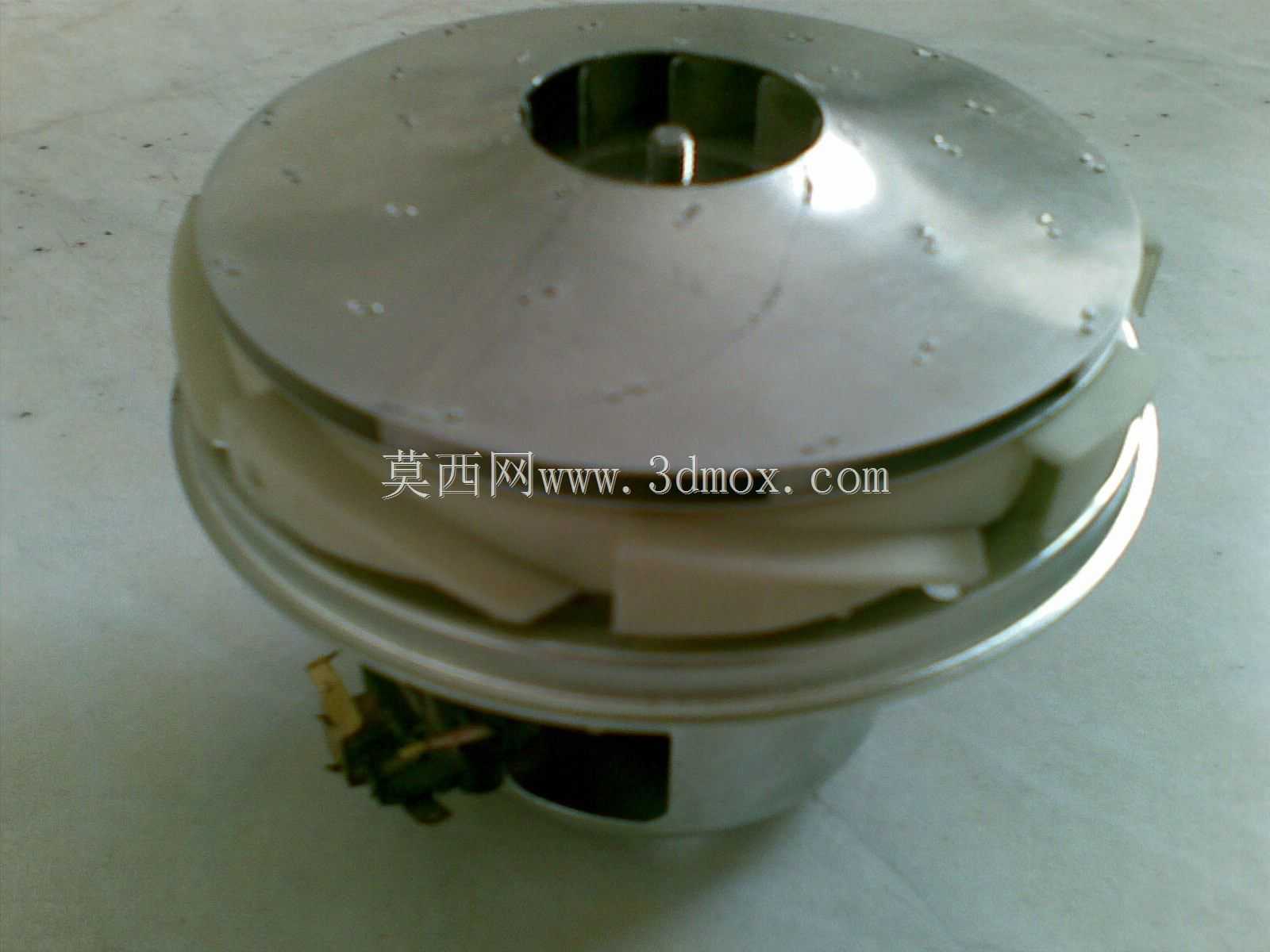

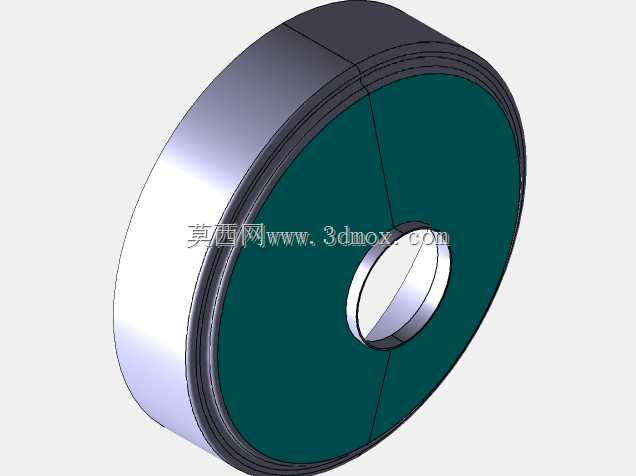

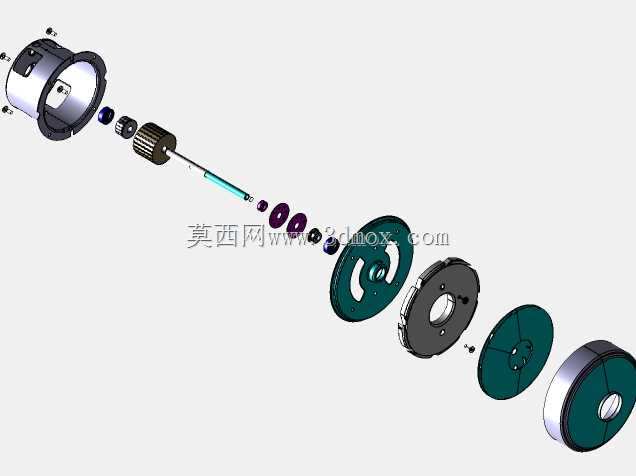

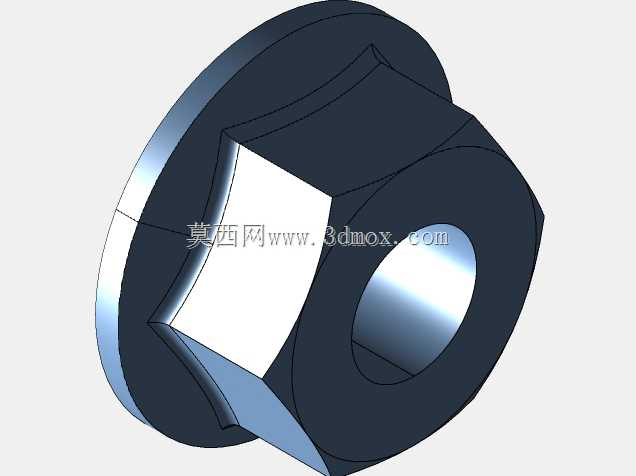

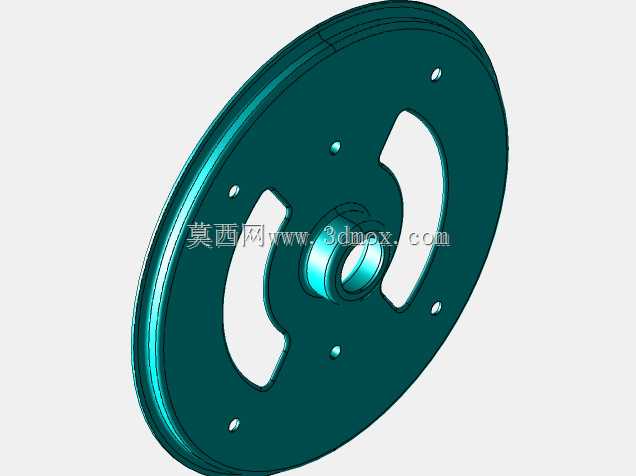

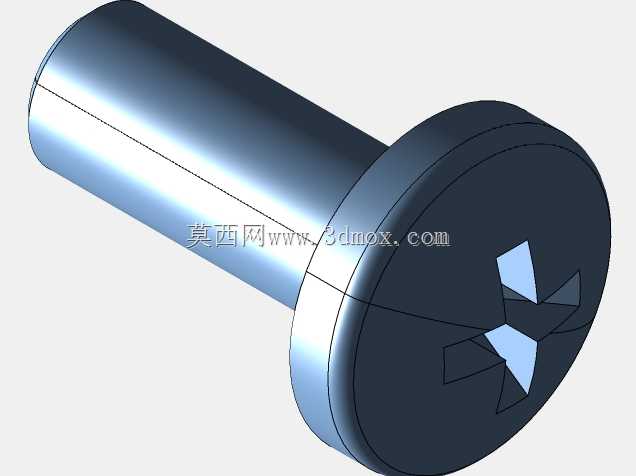

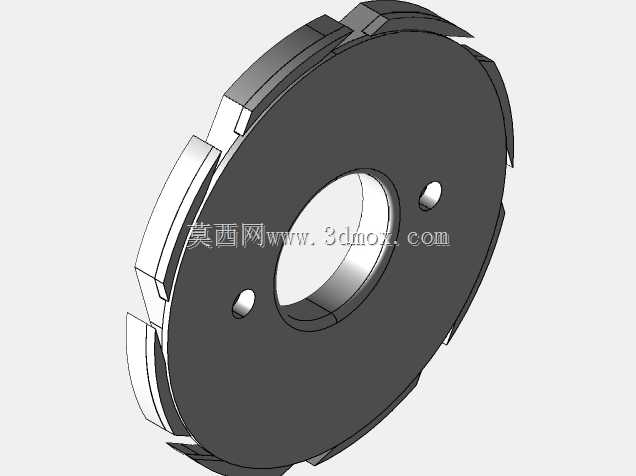

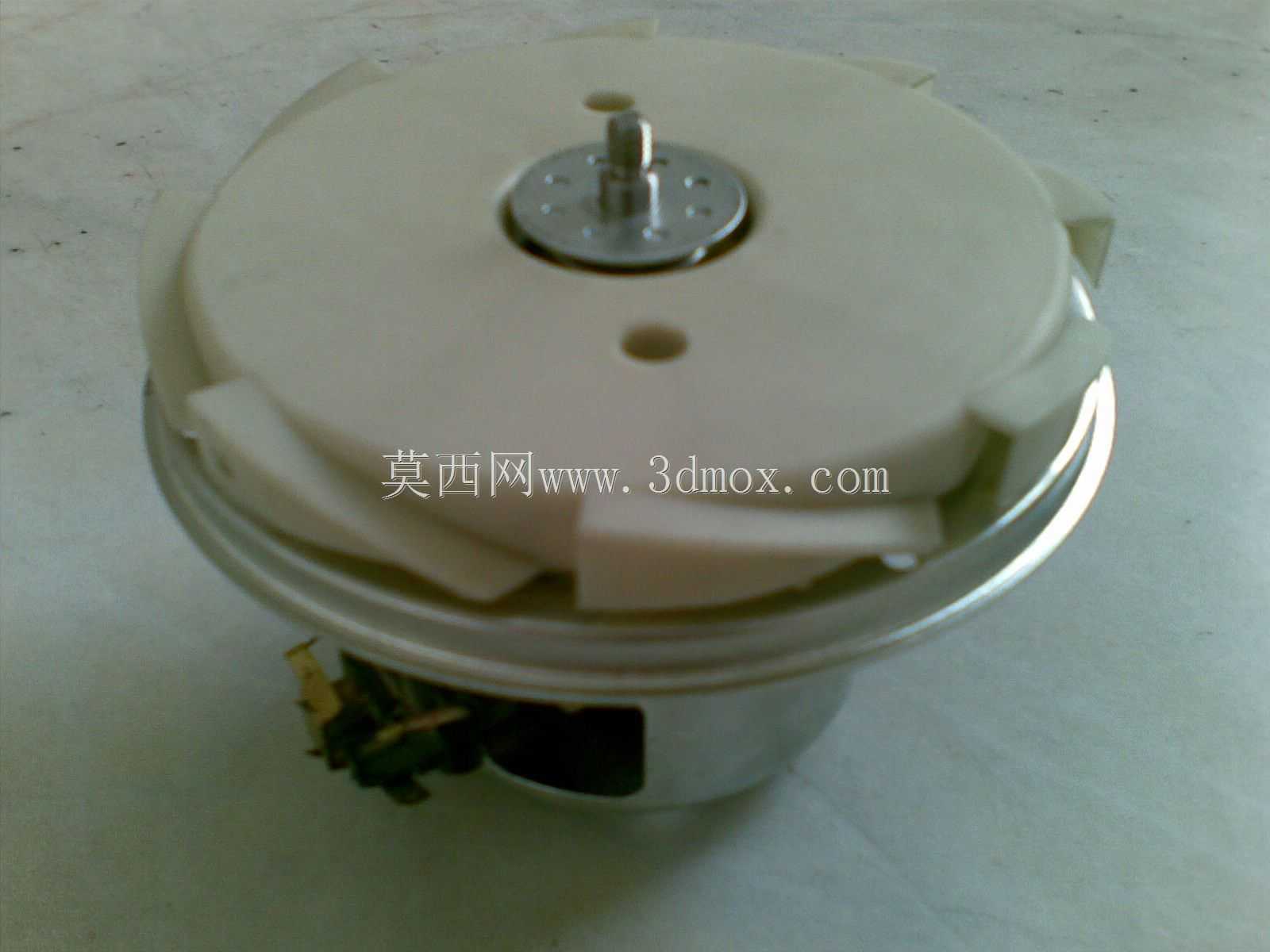

　　从结构设计思路来看，该电机采用上下分层的同轴布局，上部为带安装定位孔的金属端盖，端盖中心设置输出轴定位轴承位，三个均匀分布的安装孔用于和风机蜗壳、设备安装支架做刚性连接，保证高速运转时的同轴度，避免叶轮偏摆带来的动平衡问题。下部为扩径的安装底座，底座边缘预留的固定孔位可直接卡入吸尘器主机的安装腔，不需要额外设计复杂的转接支架，能有效缩减整机的装配工序。电机外壳采用整体拉伸的镀锌钢板材质，既可以屏蔽内部碳刷换向产生的电磁干扰，避免对家用环境中的电子设备造成影响，也能形成密闭的导风通道，让冷却气流顺着电机外壳的缝隙流经定子绕组区域，带走连续运转产生的热量。

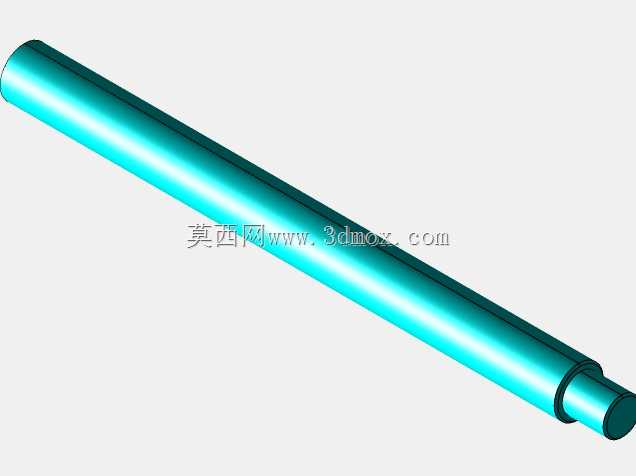

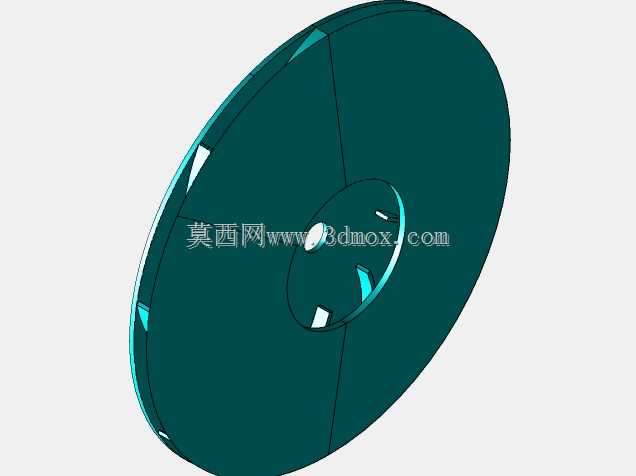

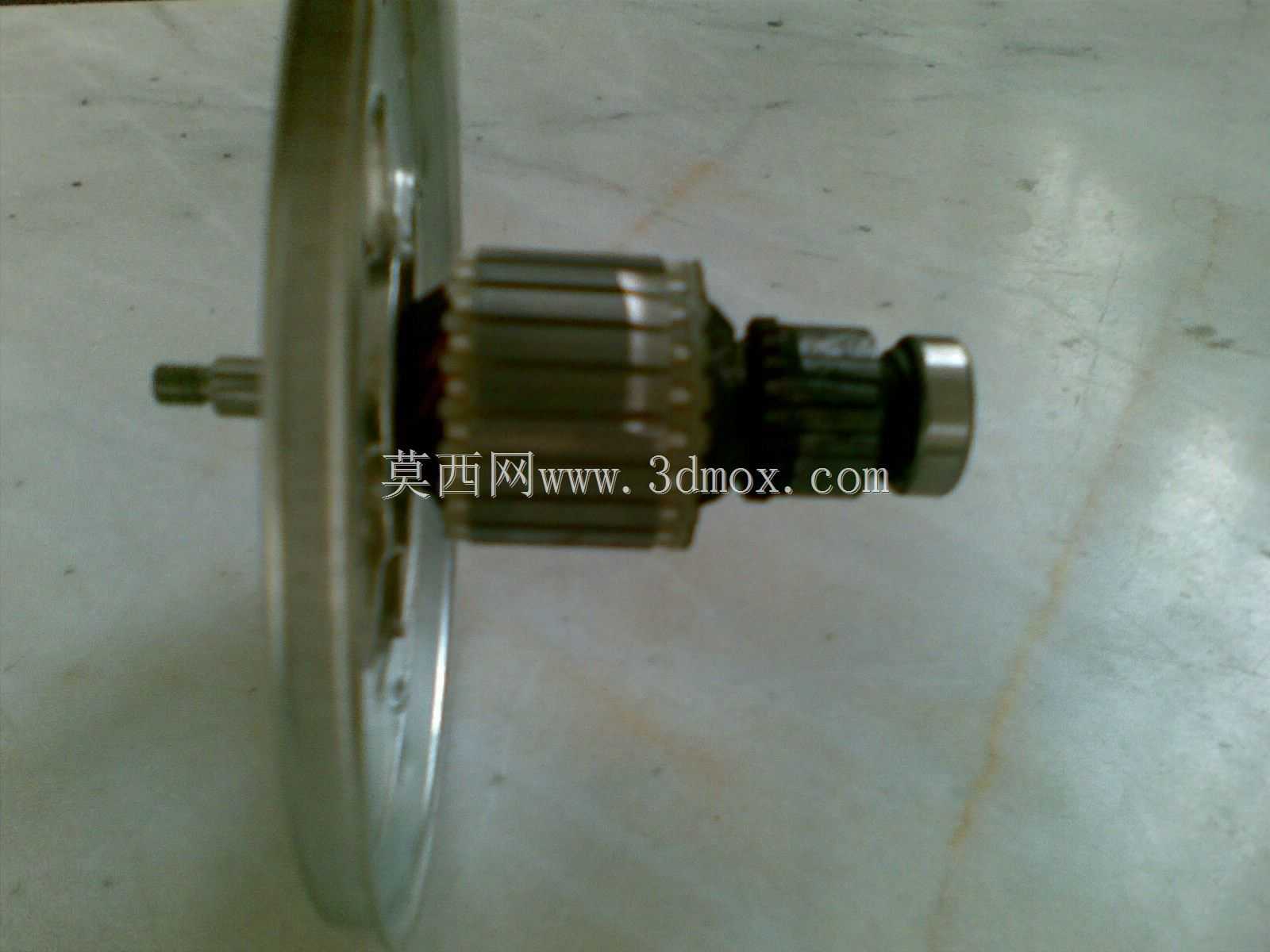

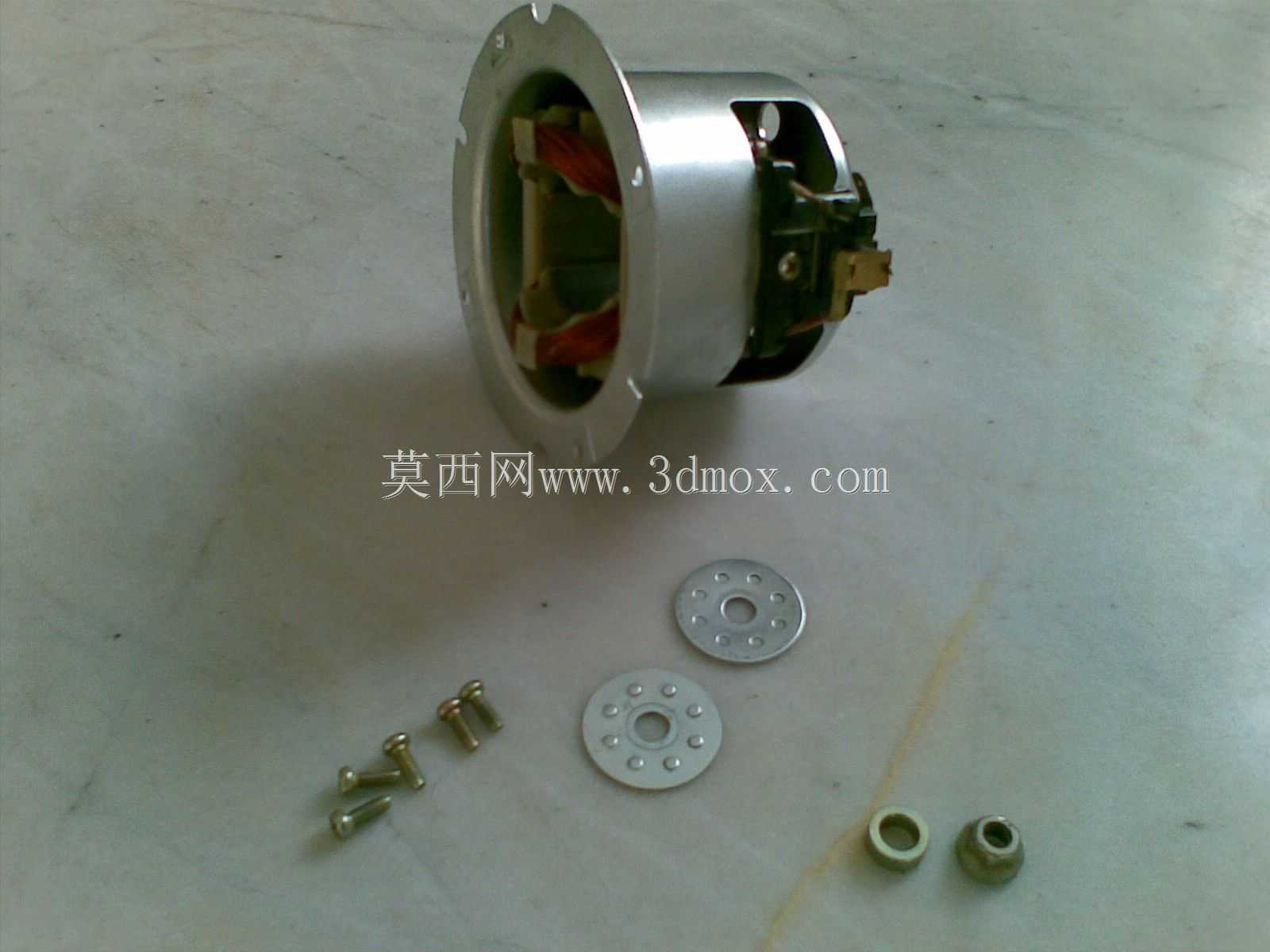

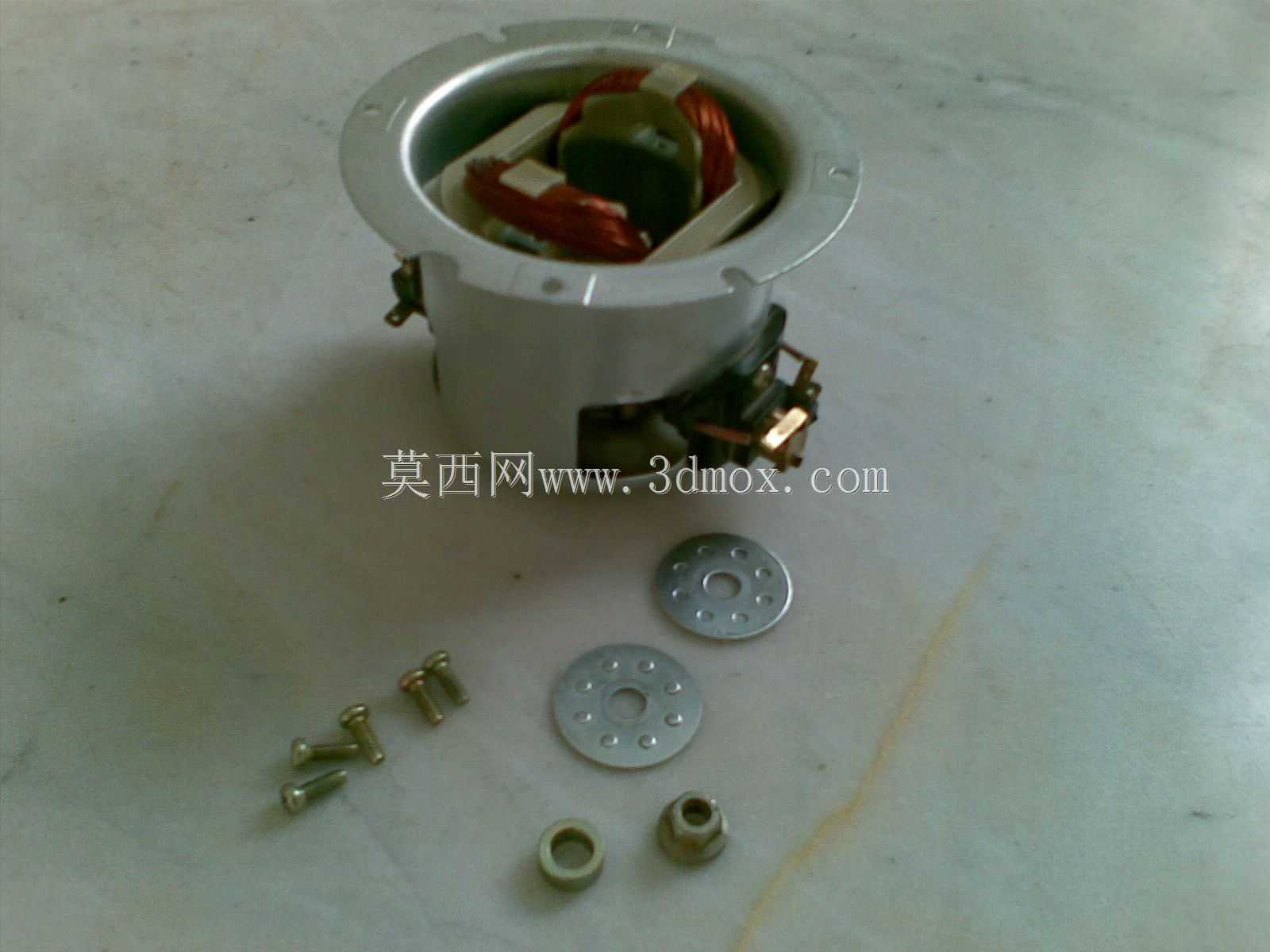

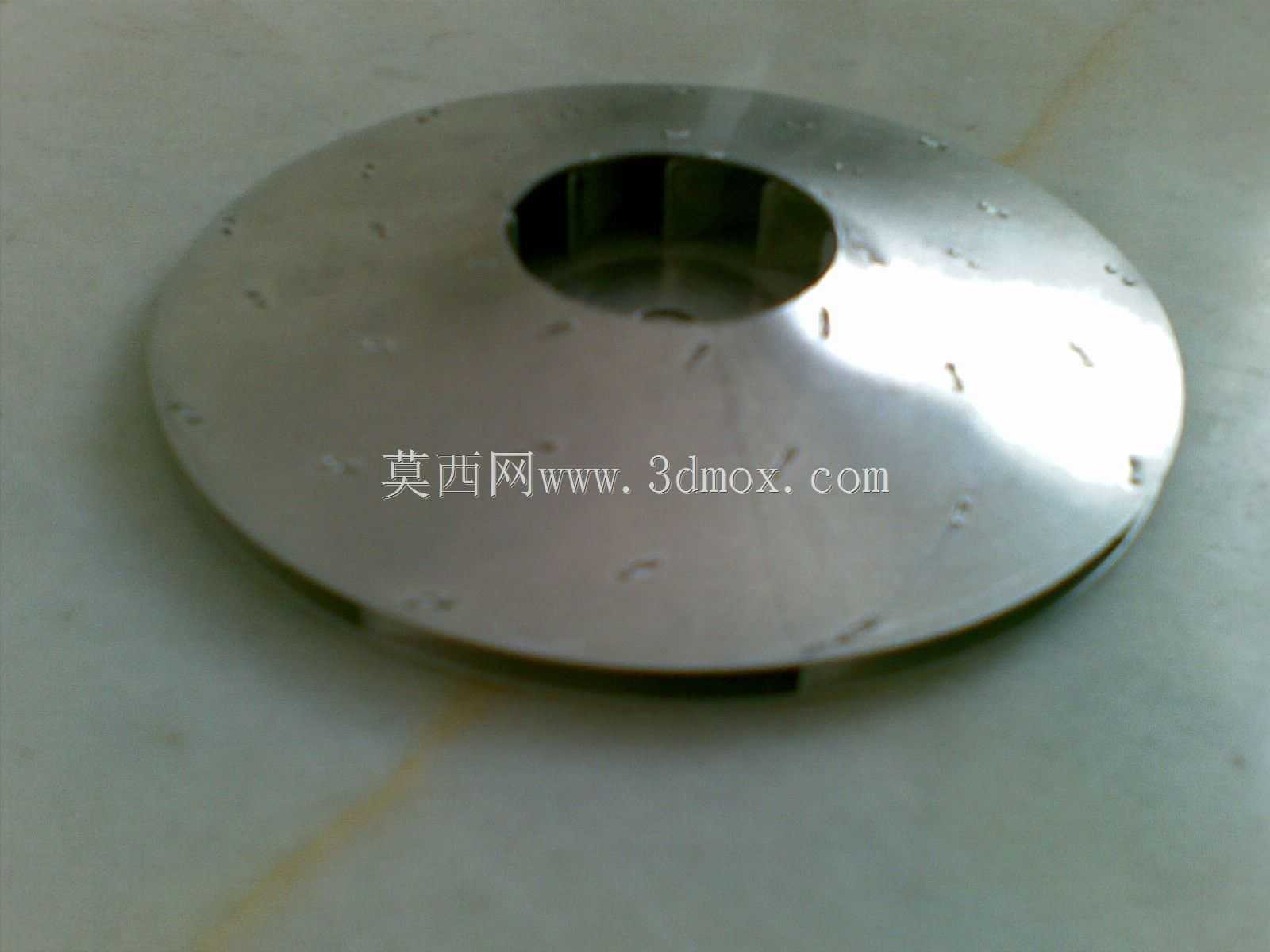

　　在功能特性设计上，该电机采用串励换向结构，可在宽电压范围内实现高转速输出，空载转速可达每分钟两万转以上，能够在短时间内建立足够的负压值，满足吸尘作业需要的吸力要求。电机两侧伸出的碳刷支架采用卡扣式固定结构，后期维护时不需要完全拆解电机外壳，即可快速更换磨损的碳刷，延长整机的使用寿命。输出轴端的轴伸尺寸经过标准化设计，可直接适配常规直径的离心风轮，不需要额外定制转接轴套，降低了配套风机的选型成本。

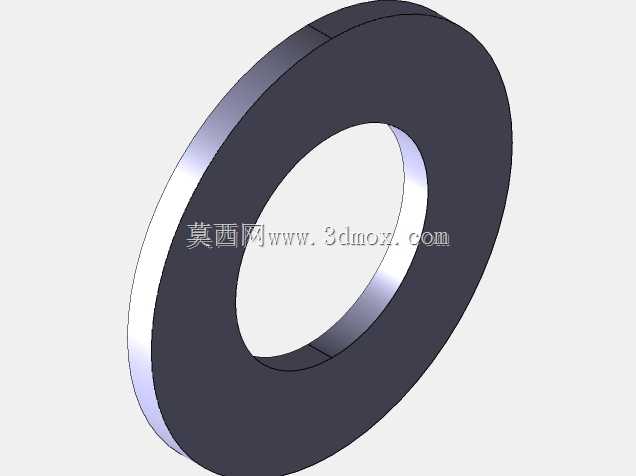

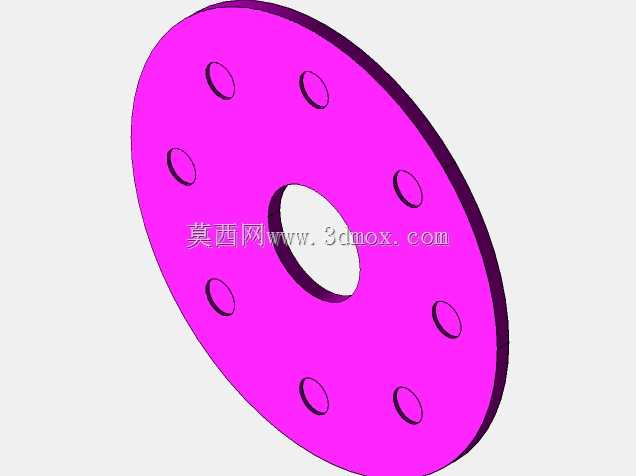

　　从安装边界尺寸来看，该电机整体为圆柱形结构，上部端盖直径小于下部底座直径，总高度控制在常规吸尘器主机腔的允许范围内，安装时需要预留出碳刷支架的侧向空间，避免支架与主机内壁发生干涉。接线端直接从碳刷支架侧方引出，接线位置预留了插片式接线端子，可直接与设备的供电线路对插，不需要额外焊接，提升装配效率。设计时需要注意，电机底座与安装腔之间需要预留3-5mm的减震间隙，配套环形橡胶减震圈安装，可大幅降低高速运转时的振动传递，减少整机运行的共振噪音。

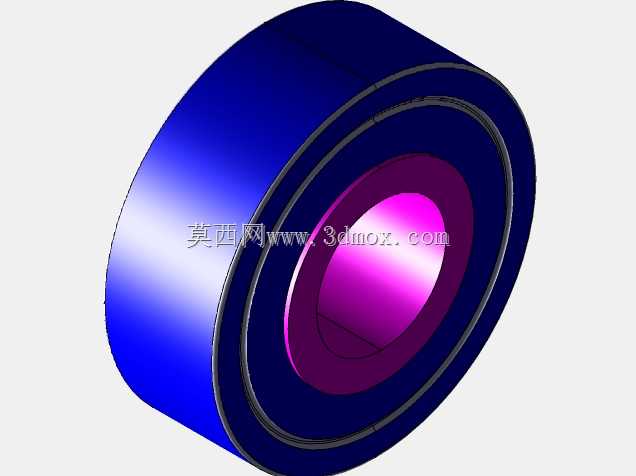

　　在实际选型匹配过程中，需要结合设备的目标吸力参数核算电机的功率输出，同时要核算进风路径的风阻，避免因风阻过大导致电机负载过高，出现绕组过热的问题。该电机的风路设计采用内冷式结构，吸入的气流会先经过电机内部带走热量再排出，因此在配套尘气分离结构时，需要保证进入电机的气流经过充分过滤，避免尘粒进入电机内部磨损轴承与碳刷，缩短电机使用寿命。对于结构设计从业者来说，建模时需要重点保证轴承位的同轴度公差，安装孔的位置度公差，避免因加工误差导致电机运转时出现异响、动平衡超差的问题。同时要注意碳刷支架与外壳之间的绝缘距离设计，满足电气安全的相关要求，避免出现击穿、漏电的风险。
