Nema17HS4401步进电机参数化结构

　　在桌面级数控设备、小型自动化模组、3D打印运动轴、桌面雕刻机进给机构这类对安装空间有严格限制的场景里，42规格的Nema17步进电机一直是应用占比极高的动力元件，本次呈现的参数化结构完全围绕实际装机的适配需求搭建，没有冗余的装饰性结构，所有特征都服务于装配、性能校验与运动干涉排查。

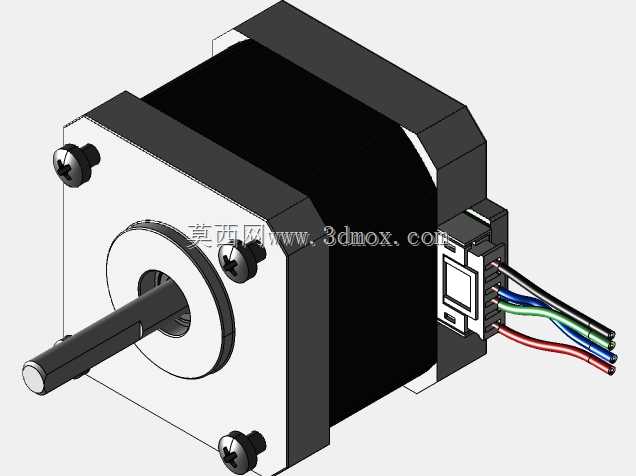

　　从实际装机的边界条件来看，这款电机的安装法兰遵循Nema17标准的42mm见方尺寸，安装孔位对应M3螺纹的沉头结构，孔距保持行业通用的31mm标准，输出轴为直径5mm的D型切边轴，轴伸长度适配常规的同步轮、联轴器安装需求，不会出现轴长过长导致的传动件晃动，也不会因为轴伸过短无法锁紧顶丝。电机本体的叠片高度对应40mm级机身，整体机身厚度控制在合理范围，出线端采用集成式接插件设计，配套的红、绿、蓝、黑四相出线直接从端盖侧方的接插件引出，避免了传统飞线在设备走线时容易被运动部件剐蹭、拉扯断线的问题，接插件的卡位结构也能保证设备运行振动时不会出现接插松脱的情况。

　　设计过程中没有做简化的外观拉伸，而是把实际装配需要关注的细节都做了还原：端盖上的固定螺丝沉头深度、轴承位的配合台阶、机身叠片的层压结构特征、后端盖的出线槽卡位都做了对应呈现，甚至输出轴根部的轴肩挡边、端盖与机身配合的止口结构都做了准确还原，方便结构工程师在做整机布局时直接校验安装间隙，不需要再额外核对二维图纸的尺寸公差。比如在做XY运动平台的设计时，可以直接把这个模型导入装配体，校验电机安装后和同步带、线性导轨的位置关系，确认电机本体不会和运动拖链、限位开关发生干涉，接插件的出线方向也能根据实际走线需求调整，提前规划线缆的弯曲半径，避免装机后出现线缆弯折过度导致的内部线芯断裂。

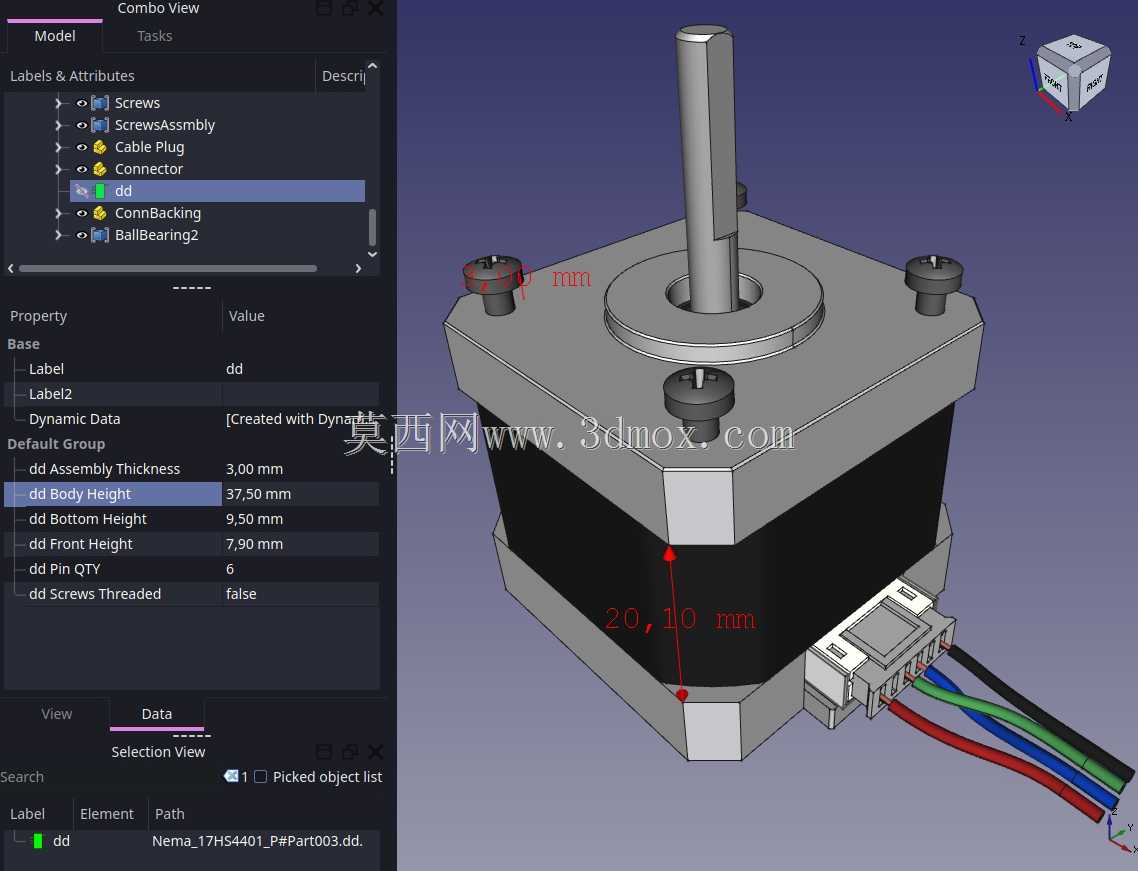

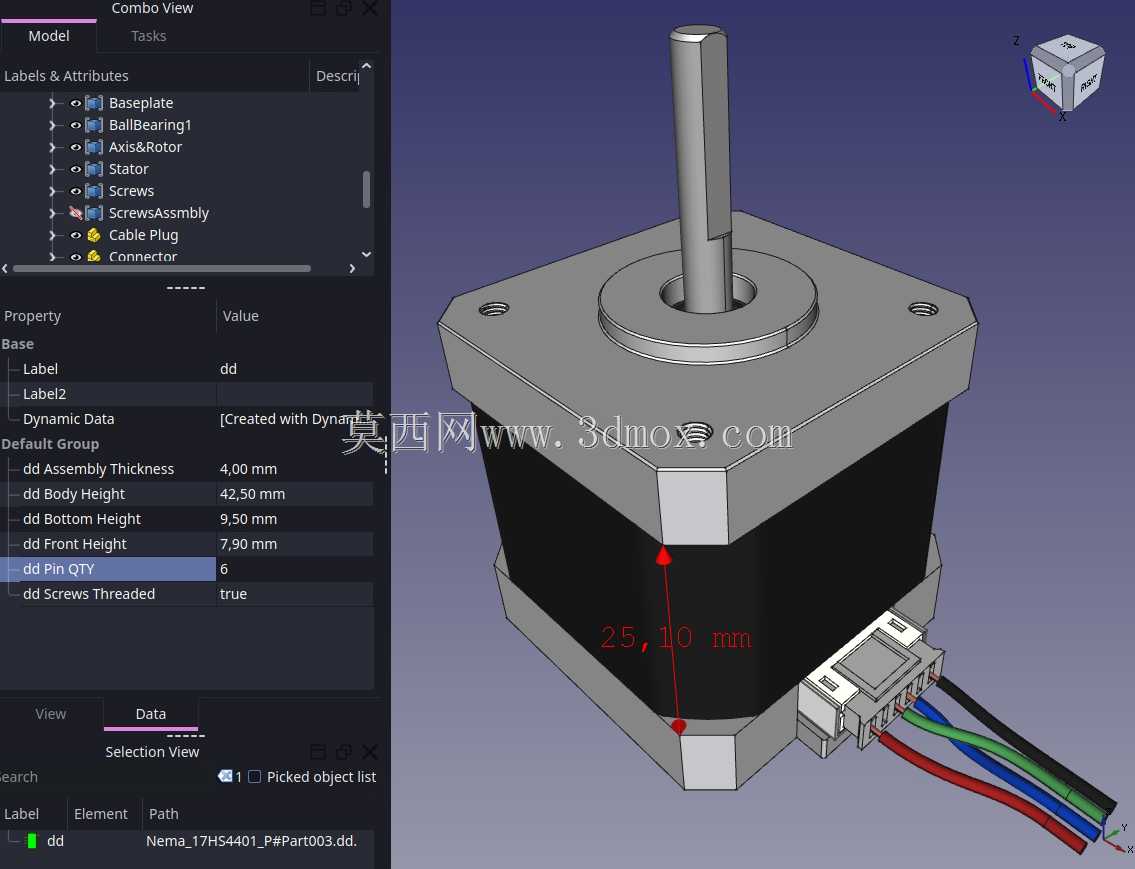

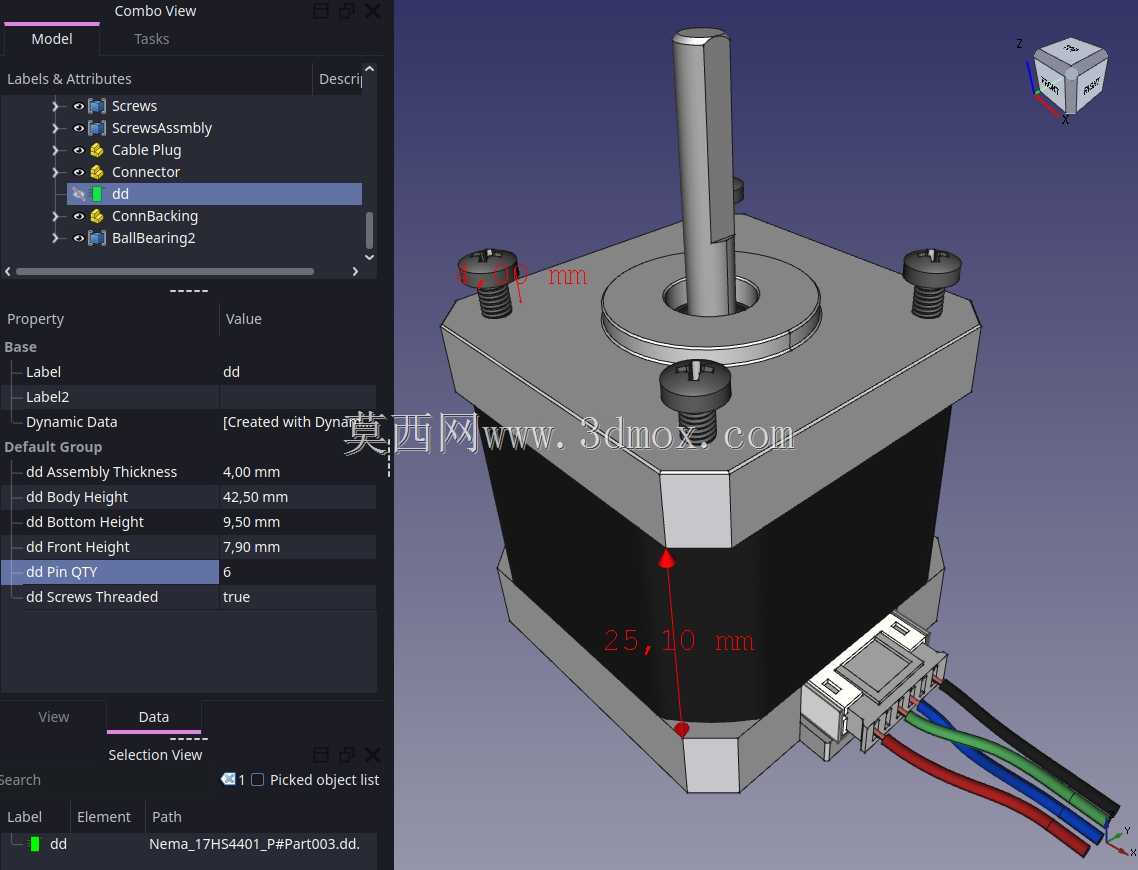

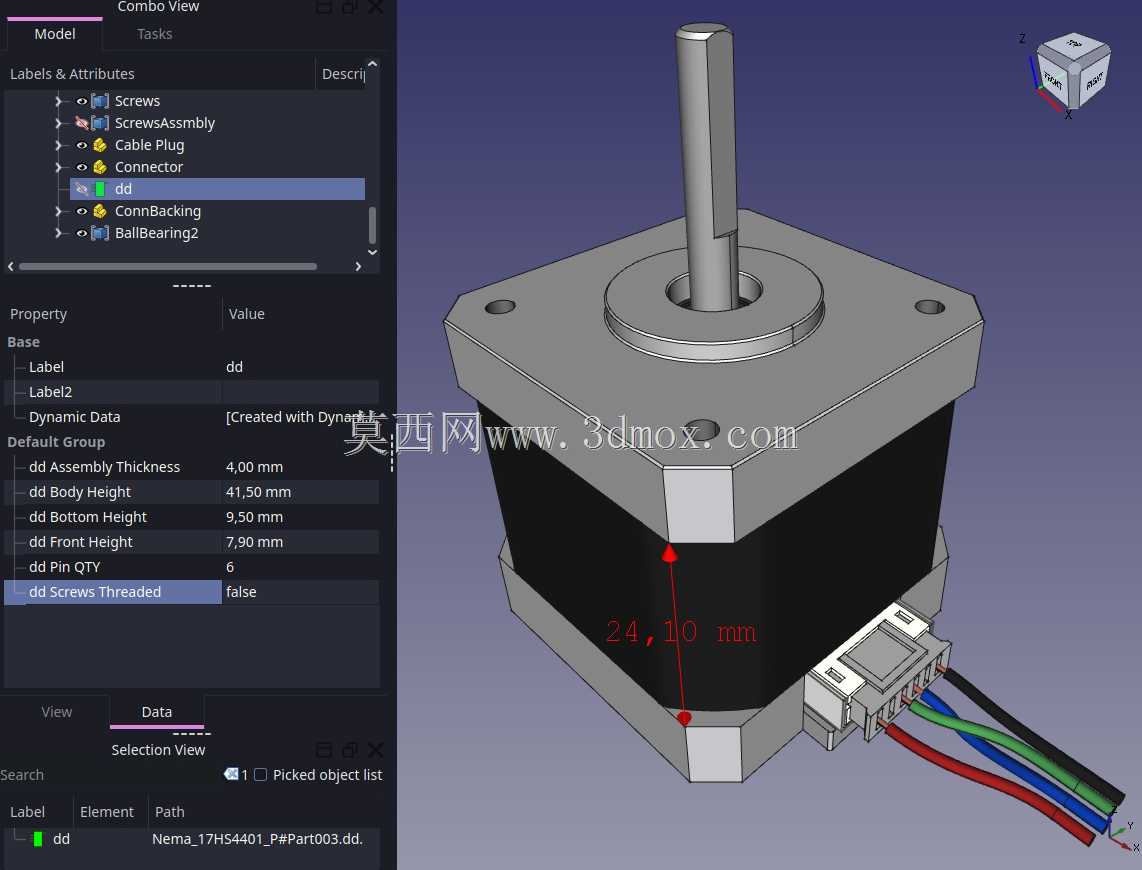

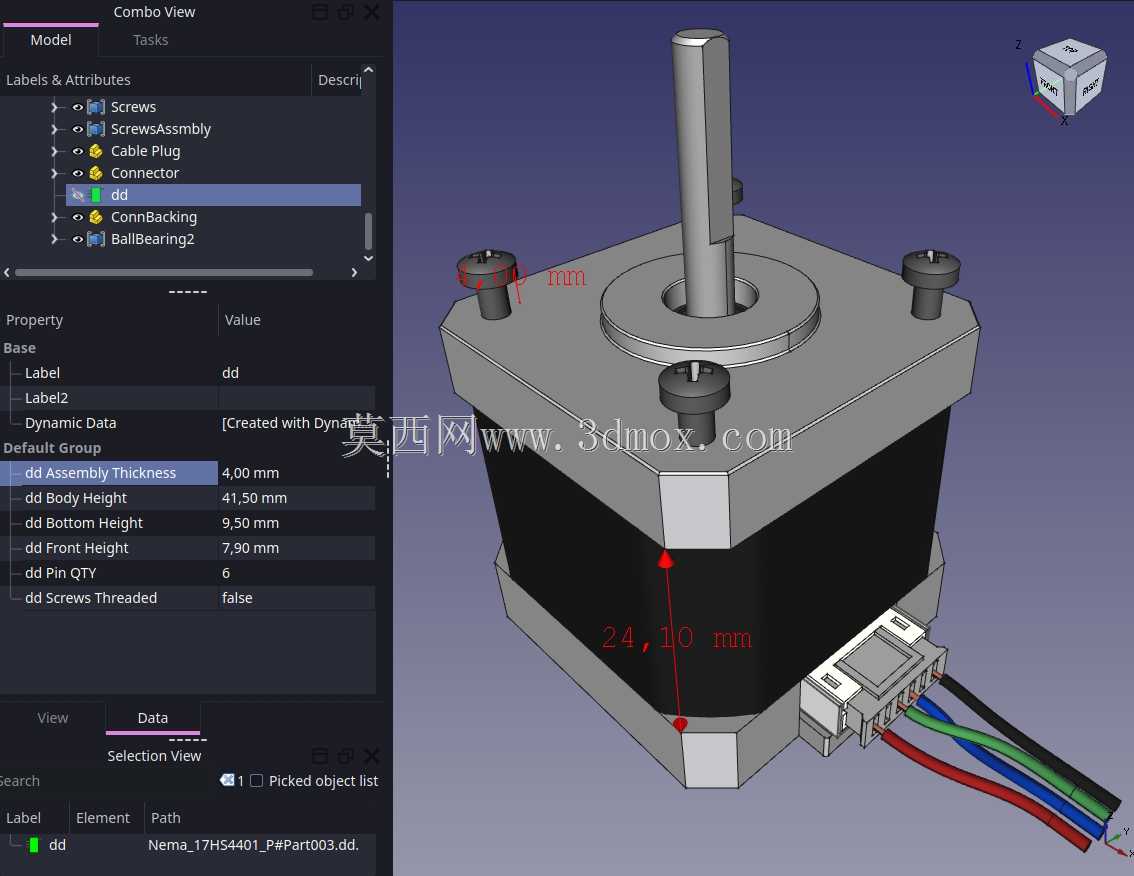

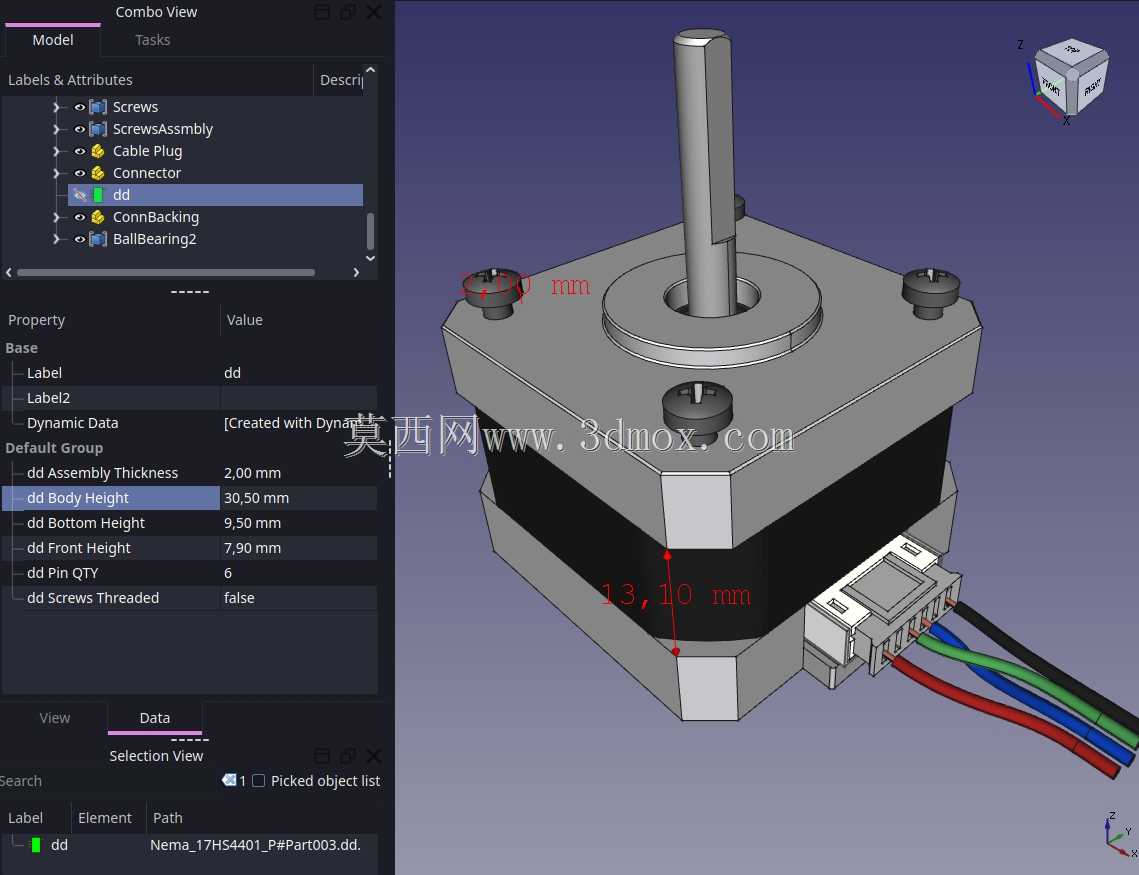

　　从功能特性上，这款42步进电机属于两相混合式步进结构，适合开环控制的中低速运动场景，足够的保持扭矩可以带动常规的轻型负载做精准定位，在桌面级设备里不需要额外加装减速箱就能满足进给需求，整体的重量控制也适合安装在运动轴的滑台上，不会因为电机自重过大增加运动负载。参数化的结构设计也方便工程师根据实际选型的同系列不同机身长度型号，快速调整对应尺寸，不需要重新从零绘制模型，比如需要更换34mm机身的短款型号或者48mm机身的高扭矩型号时，只需要调整对应叠片高度、安装位的参数就能快速生成适配的模型，大幅缩短结构设计阶段的建模时间。

　　在安装边界的校验上，模型还原了电机所有外凸特征的实际尺寸，包括端盖上固定螺丝的头部凸起高度、接插件的外伸长度、输出轴的最大回转半径，这些细节在很多简化模型里经常被忽略，实际装机时往往会因为这些小尺寸的偏差出现安装干涉，比如螺丝头部凸起顶住安装板的沉孔深度不够，或者接插件外伸长度和设备侧板冲突，导致电机无法完全贴紧安装面，影响传动的同轴度。这个模型把这些容易被忽略的装配细节都做了准确呈现，能帮助设计人员在方案阶段就排查掉这些潜在的装配问题，减少打样阶段的修改次数。另外端盖的轴承位尺寸、轴的配合公差也和实际量产零件保持一致，在做联轴器选型、同步轮内孔匹配的时候，可以直接在装配体里做配合校验，确认传动件的内孔尺寸、顶丝位置和输出轴的D型切边位置匹配，避免出现顶丝锁在轴的光滑圆弧面导致的传动打滑问题。
