心形直齿轮组合创意机械结构

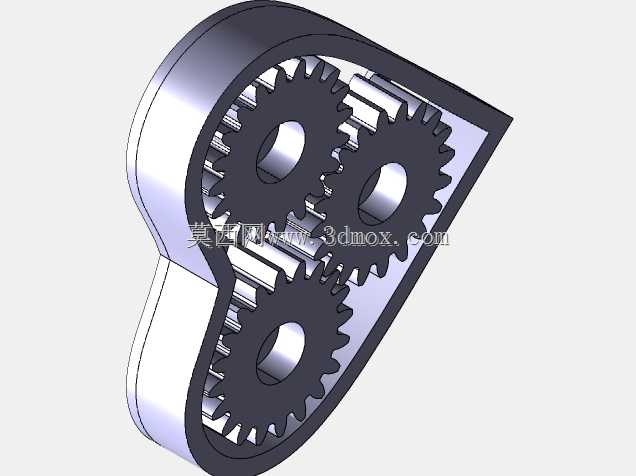

　　这套心形直齿轮组合结构，跳出了常规齿轮传动副的方正布局逻辑，将三个标准直齿圆柱齿轮内置于心形轮廓的封闭腔体内，在保证齿轮正常啮合传动的前提下，完成了工业机械元素与创意造型的融合。从实际应用场景来看，这类结构并非面向大负载工业传动场景，更多适配文创机械摆件、机械主题展示教具、创意传动演示装置的开发需求，也可作为机械艺术装置的核心传动单元，放置于工业展厅、科普场馆的互动展项中，让观众直观理解直齿轮啮合传动的基本原理，同时借助心形的造型降低机械结构的冰冷感，提升展示内容的记忆点。

　　从功能特性来看，腔体内的三个直齿轮均采用标准渐开线齿形设计，齿距、齿顶高、齿根高参数完全符合直齿圆柱齿轮的通用规范，相邻齿轮的中心距严格按照啮合公式计算，保证传动过程中齿面接触均匀，无卡滞、跳齿问题。外围的心形腔体并非单纯的装饰外壳，其内壁轮廓与三个齿轮的齿顶圆轨迹做了适配性避让，腔体内侧预留的环形凸台刚好作为齿轮轴的安装定位基准，每根齿轮轴的两端都与腔体侧壁的安装孔过盈配合，轴肩位置预留0.2mm的轴向间隙，既避免齿轮转动时与侧壁发生摩擦，又能限制齿轮的轴向窜动，保证传动平稳性。

　　设计思路上，这套结构没有采用复杂的变位齿轮设计，全部选用标准直齿轮降低加工难度，三个齿轮的齿数经过匹配计算，输入轴转动时可带动其余两个齿轮同步反向转动，传动过程中三个齿轮的齿面始终保持线接触，传动比恒定，无回差过大的问题。心形外轮廓的绘制以三个齿轮的中心为定位基准，外轮廓的圆弧段分别与对应位置的齿轮齿顶圆保持1.5mm的安全间隙，既不会让齿轮转动时剐蹭内壁，也不会让腔体内部出现多余的空旷空间，整体结构紧凑无冗余。

　　从安装边界来看，整套结构的最大外轮廓尺寸适配常规桌面摆件的安装需求，底部预留两个直径4mm的安装沉孔，孔距按照标准安装孔位设计，可直接通过M4螺栓固定在展示底座或者安装基板上，不需要额外设计转接支架。齿轮轴的输入端从腔体侧壁伸出5mm，轴端加工有D型切面，可直接连接微型手摇柄或者小型减速电机的输出轴，不需要额外加装联轴器，安装调试门槛极低。腔体采用上下分体式设计，上下两部分通过定位销定位，侧面预留三个M3的螺纹孔用于锁紧，后期拆解维护、添加润滑脂时不需要额外拆卸齿轮轴，维护操作十分便捷。

　　在实际加工适配性上，这套结构的所有零件都没有复杂曲面，直齿轮可通过滚齿、线切割工艺加工，心形腔体可通过数控铣削或者3D打印工艺制作，不需要特殊的加工工装，小批量制作时的成本可控。齿面粗糙度要求控制在Ra1.6即可满足传动需求，不需要做额外的抛光处理，安装时只需要在齿面涂抹少量锂基润滑脂，就能保证长时间转动无异常磨损。对于结构设计从业者来说，这套结构也可作为非规则轮廓内齿轮布局的参考案例，在设计异形外壳内的传动结构时，可参考这种先确定齿轮啮合位置、再适配外壳轮廓的设计逻辑，避免出现外壳与内部传动件干涉的问题，同时也能在保证传动功能的前提下，实现更多创意化的造型设计。
