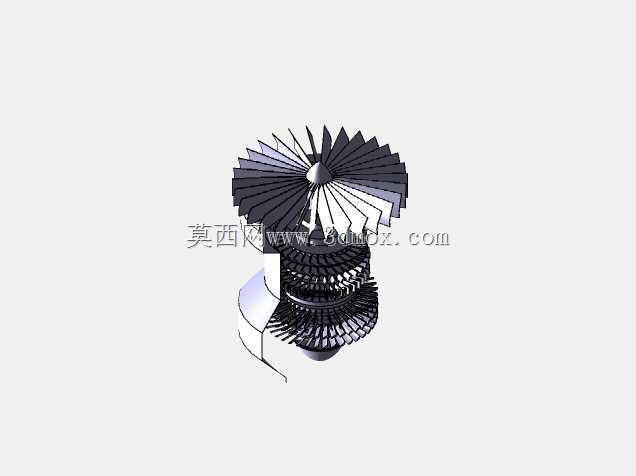

基础结构涡轮风扇喷气动力装置

在航空动力配套、小型燃气动力试验台搭建、教学演示教具开发场景中，这类基础构型的涡轮风扇动力结构是核心的原理验证载体。从结构设计逻辑来看，该装置采用多级轴流布局，前端大直径风扇段承担外涵道气流增压的核心功能，叶片采用大扭转角变截面设计，叶根处厚度更大以匹配高速旋转下的离心力承载需求，叶尖处做减薄处理降低叶尖涡流损失，相邻叶片间的流道截面沿气流方向逐步收敛，保证进气过程中气流平稳压缩，避免出现局部紊流导致的效率骤降。风扇段后侧衔接的多级压气机转子，每级轮盘直径逐级缩小，对应压气机段的流道收窄，实现气流的多级增压，压气机叶片的弦长比前端风扇叶片更短，安装角逐级调整，匹配每一级的气流入射角度，降低气流冲击损失。压气机段与后端涡轮段之间设置环形燃烧室安装预留位，结构上保留了燃烧室的安装边界，可适配单环腔或多喷嘴的基础燃烧室构型，不需要额外改动转子的支撑跨度。后端涡轮段采用与压气机对转的匹配逻辑，涡轮叶片采用耐高温结构的基础构型，叶型设计上兼顾燃气冲击做功的效率，轮盘与轴的连接采用短螺栓配合定心凸台的结构，保证高速旋转下的同轴度，避免出现轴系振动超限的问题。从安装边界来看，整个转子组件的支撑采用前后两点式轴承布局，前轴承位于风扇轮盘后侧的轴颈位置，后轴承位于涡轮段前侧的轴段，两个轴承的安装座预留了标准的安装止口，可直接适配常规的轴承座安装尺寸，整机的外廓尺寸适配小型涡喷试验台的安装舱位，不需要对试验台架做额外的扩舱改造。在实际用途层面，该结构既可以作为航空院校燃气涡轮原理课程的拆装演示教具，帮助学员直观理解轴流涡扇的气流走向与转子匹配逻辑，也可以作为小型燃气动力装置研发的基础原型，在此结构上调整叶片数量、扭转角、级间压比参数，即可衍生出适配不同推力需求的动力构型，还可用于小型无人机动力系统的原理验证，通过调整外涵道与内涵道的流量比，匹配不同巡航速度下的动力效率需求。设计过程中对转子的动平衡预留了去重槽结构，每级轮盘的外缘都预留了平衡去重的加工位置，不需要额外焊接平衡块即可完成整轴的动平衡校正，降低后续加工装配的工序复杂度，叶片与轮盘的连接采用燕尾型榫头结构，既保证连接强度，也方便单叶片损坏后的更换维护，不需要整体更换轮盘组件，降低后期的维护成本。
