阿古斯塔AW139直升机整机结构三维设计

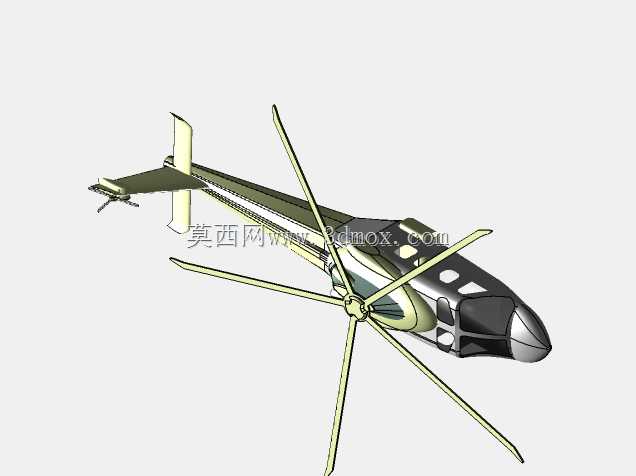

　　在通航运营与应急救援领域，中型双发直升机始终是兼顾作业半径、载荷能力与复杂环境适应性的核心装备，AW139作为该量级机型中的经典型号，其结构设计逻辑覆盖了从气动布局到系统集成的多维度工程考量，本次三维建模完整还原了该机型的整机结构特征，可用于航空装备结构教学、改装方案预研、模拟训练系统开发等多个场景。从实际作业场景来看，该机型可适配海上石油平台通勤、山地应急救援、警用空中巡逻、医疗转运等多类任务，不同任务场景下对机身结构的载荷分布、设备安装接口预留都有差异化要求，建模过程中针对这些实际使用需求，对机身承力结构、舱段布局、旋翼系统的连接逻辑做了完整还原，能够直观呈现不同任务构型下的结构调整空间。

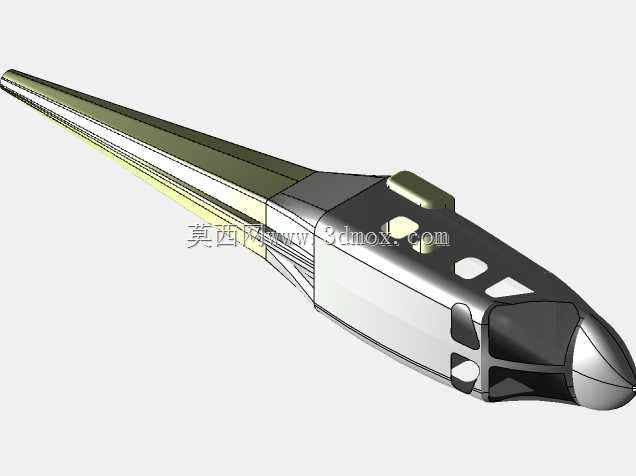

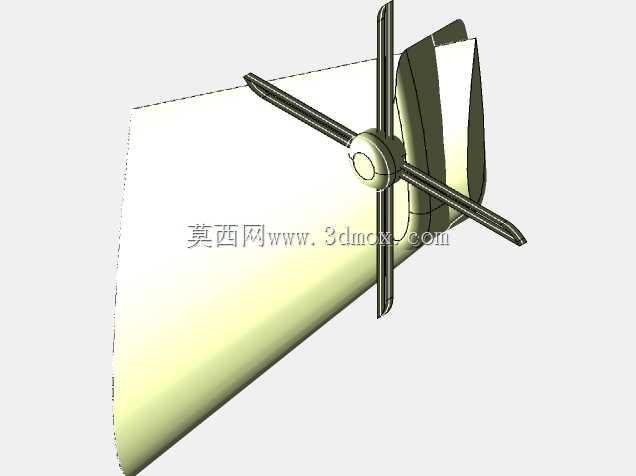

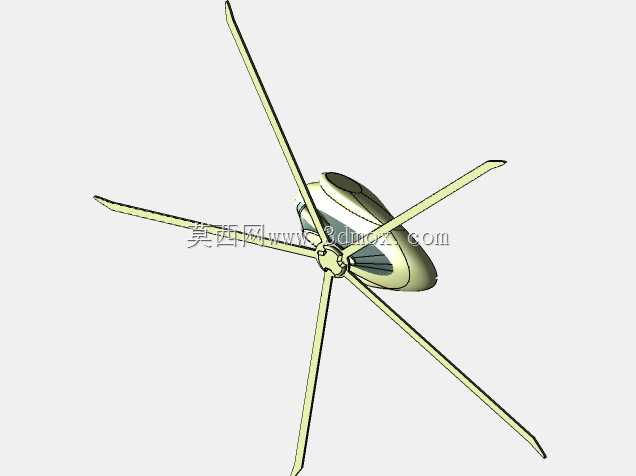

　　从功能特性来看，该机型采用五叶主旋翼搭配四叶尾桨的布局，主旋翼桨叶的翼型扭转角度、桨毂铰接结构直接决定了飞行过程中的升力效率与振动水平，建模时严格按照实机的桨叶平面形状、翼型剖面参数做了曲面拟合，桨毂的铰链接头、变距拉杆的运动空间都做了结构预留，能够直观展示旋翼系统的运动行程与干涉边界。机身主体采用流线型窄体设计，机头段的航电舱、驾驶舱风挡曲面做了连续曲率过渡，既保证高速飞行时的气动减阻效果，也为驾驶舱提供了足够的下视视野，适配低空作业时的观察需求；机身中段的客舱段采用等截面设计，能够根据任务需求快速调整座椅布局、担架安装位或任务设备挂载点，建模时保留了舱段内部的结构肋位、蒙皮连接点位置，可直接用于加装任务设备的安装位置校核。尾梁段采用轻量化半硬壳结构，尾桨安装座、平尾与垂尾的连接位置做了局部结构加强，能够承受尾桨工作时的交变载荷，平尾的安装角、垂尾的后掠角度都按照实机气动布局还原，保证飞行过程中的航向与纵向稳定性。

　　从设计思路层面，该机型的结构设计始终围绕减重与承力平衡的核心原则，主承力框采用铝合金整体机加结构，蒙皮采用复合材料与金属材料混合铺层，不同材料的连接位置做了阶梯过渡设计，避免应力集中；起落架采用前三点可收放布局，主起落架的减震支柱安装位置、收放作动筒的运动行程在模型中都做了完整呈现，能够直观展示起落架收放过程中的运动轨迹与舱门配合边界。发动机舱位于机身顶部主减速器后方，双发并列布局的安装支架、防火墙结构、进气道与排气口的流道结构都做了细节还原，进气道的防尘格栅安装位、排气口的红外抑制结构接口都有明确的结构体现，可用于动力系统改装的方案验证。

　　从外形尺寸与安装边界来看，该机型主旋翼直径、机身长度、尾桨高度都严格按照实机外廓尺寸还原，整机的地面停放姿态、旋翼转动时的安全净距、舱门开启后的作业空间都在模型中做了明确的边界体现，在进行地面保障设备设计、停机位规划、机载设备加装时，可直接调取模型做干涉检查与空间匹配。机身两侧的短翼挂点、救援绞车安装位、应急浮筒安装接口都做了结构预留，不同任务构型下的加装设备不会与机身主体结构、旋翼运动范围产生干涉；驾驶舱的风挡框架、仪表板安装位、操纵杆的运动空间都按照人机工程要求做了布局还原，能够满足飞行模拟训练场景下的操作空间校核需求。

　　针对结构设计从业者而言，该模型完整呈现了中型直升机从总体气动布局到细节结构设计的完整逻辑，旋翼系统的动部件连接、机身承力结构的传力路径、不同系统的安装协调关系都有直观体现，既可以作为直升机结构设计的参考案例，也可用于通航装备改装过程中的结构强度预分析、安装方案迭代，避免实际改装过程中出现结构干涉、载荷不匹配等工程问题。
