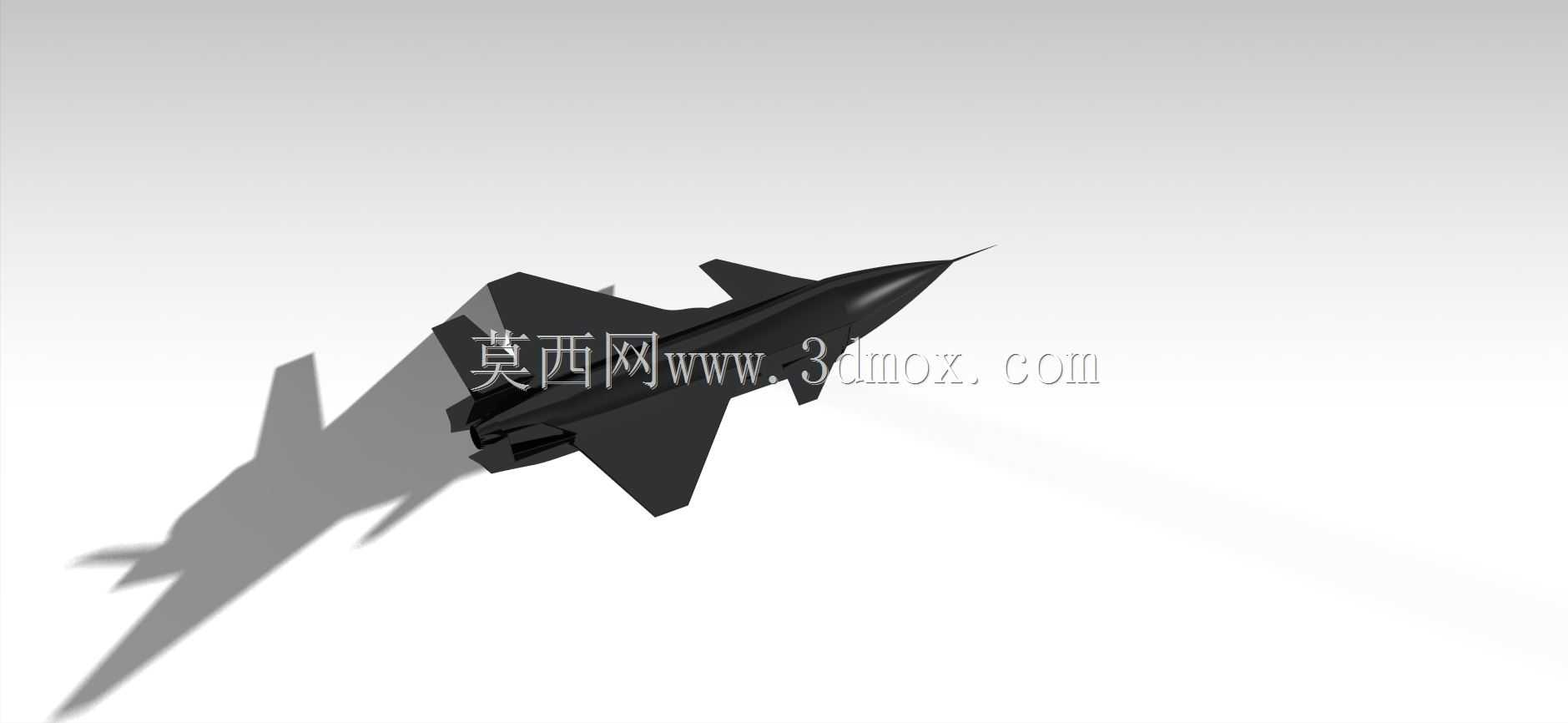

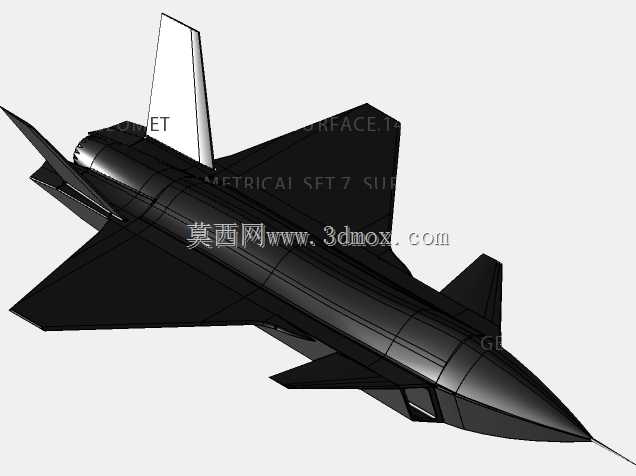

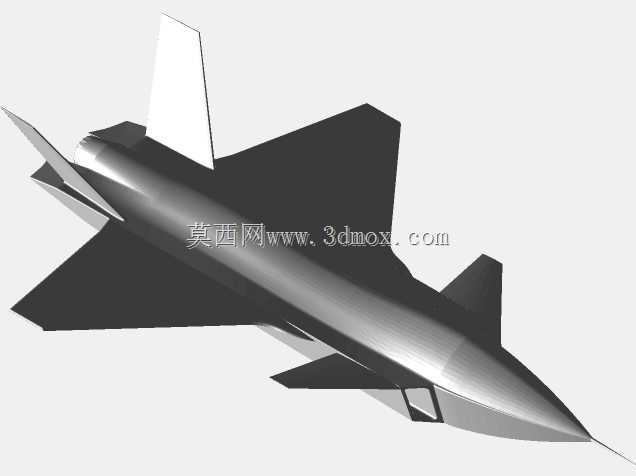

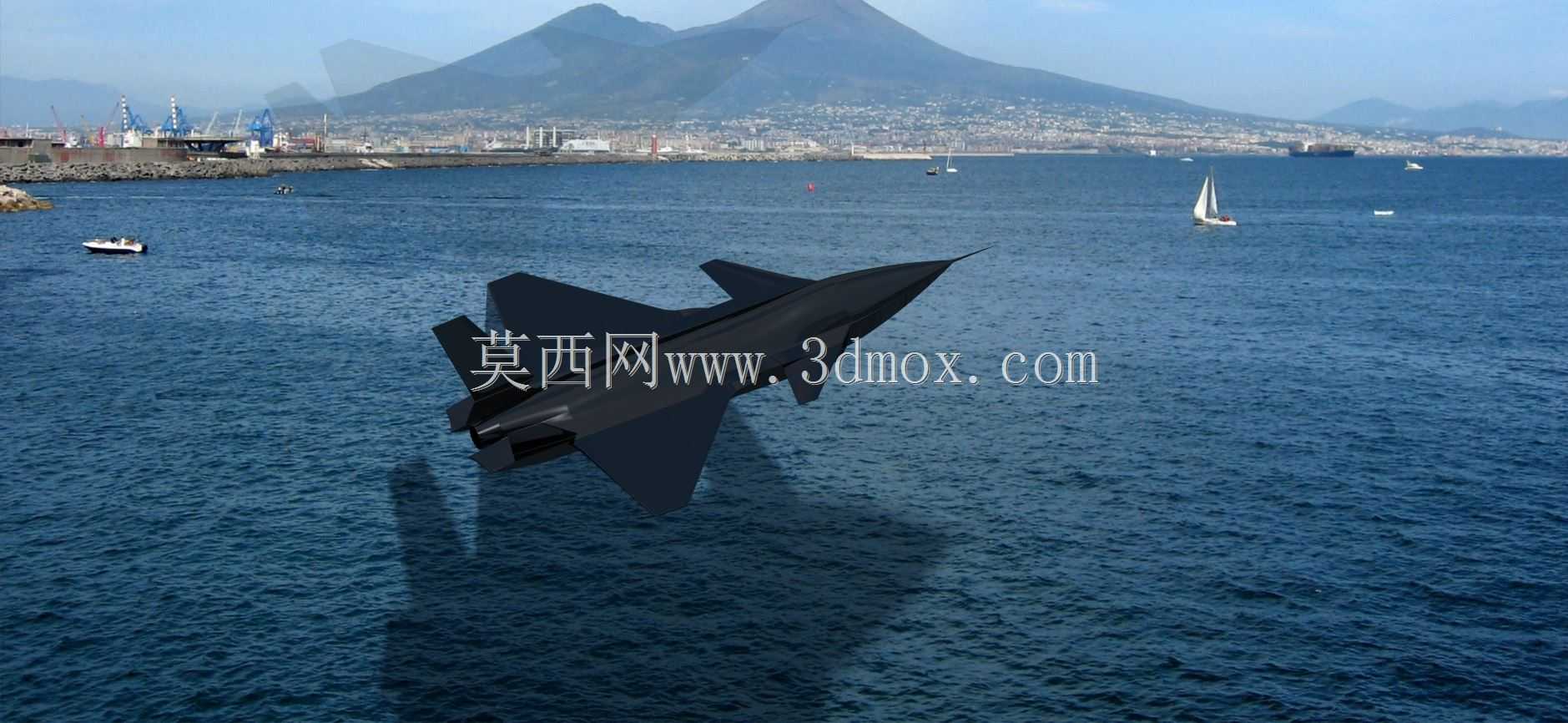

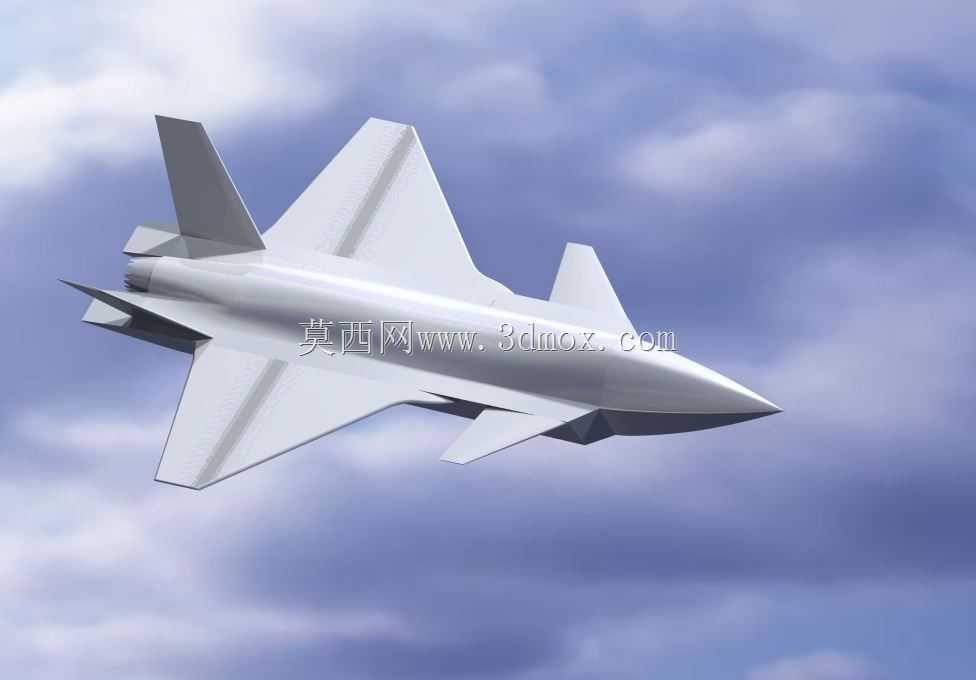

隐身歼击机整机外形结构三维数模

　　做航空装备结构设计快十二年，经手的飞行器外形数模没有一百也有八十，这次拿到的隐身歼击机外形数模，第一眼就注意到整机棱线的曲率过渡完全贴合隐身修型逻辑，没有多余的曲面凸起，所有外露棱边都做了平行对齐处理，连座舱盖的边缘切角都和主翼前缘的后掠角度保持一致，这种细节处理不是随便拉个曲面就能做出来的，得反复算雷达散射截面的反射波瓣方向。从实际应用场景来说，这类高精度外形数模最常用在三个方向：一是航展等比例展示模型的结构放样，二是高校航空院系做气动仿真教学的基准模型，三是航空文创周边产品的结构开模参考，毕竟要做等比例缩小的仿真模型，没有精准的外形数模，做出来的产品要么比例失调，要么关键气动特征缺失，根本过不了专业玩家的眼。

　　数模的整机气动布局采用双发外倾双垂尾设计，主翼是切尖三角翼，翼身融合段的过渡曲面做了连续G2曲率处理，从机头棱线到主翼前缘的曲面没有硬折角，既可以降低跨音速飞行时的激波阻力，也能让正面入射的雷达波按照预设方向反射，避免形成强回波。机头部分采用菱形截面设计，上下棱线分别向机背和机腹延伸，和进气道上唇口、边条翼的棱线完全平行，这种设计不是为了好看，而是把所有可能形成直角反射的结构全部做斜切处理，把雷达反射波集中到几个非关键方向，大幅降低正面被雷达截获的概率。进气道采用DSI无附面层隔道设计，鼓包曲面和机身融合度很高，没有传统附面层隔道的空腔结构，既减少了正面的雷达反射空腔，也能降低结构重量，数模里鼓包的曲面曲率完全贴合实际进气效率需求，不是随便做个凸起凑数。

　　从安装边界和尺寸比例来看，数模严格按照实机比例缩放，整机长度和翼展的比例控制在1.55左右，垂尾外倾角度大概27度，既可以保证大迎角飞行时的航向稳定性，也能避免垂尾和水平尾翼形成直角反射结构。机身内置弹舱的轮廓线在数模上有清晰的预留，舱门边缘做了锯齿化处理的结构预留，锯齿的角度和整机所有棱边的平行度保持一致，不会因为舱门缝隙额外增加雷达反射截面。起落架舱的位置也做了精准的轮廓预留，舱门同样采用锯齿边缘设计，所有舱门闭合后和机身曲面完全齐平，没有突出的台阶结构，这点对隐身性能来说至关重要，哪怕是1毫米的台阶，在特定雷达入射角度下都会形成明显的反射回波。

　　做这类飞行器外形数模的时候，最考验功力的不是大曲面的搭建，而是细节处的曲率连续，比如机翼和机身融合的边条部分，既要保证大迎角飞行时能拉出稳定的脱体涡给主翼增升，也要保证曲面过渡没有硬拐点，不然做气动仿真的时候会出现气流提前分离的问题，和实际飞行数据偏差太大。还有尾喷口的部分，数模里做了锯齿化修型的预留，锯齿的角度同样和整机棱边平行，既可以降低尾喷口的雷达反射，也能对高温喷流形成初步的掺混降温，降低红外特征。平尾的转轴位置做了埋入式处理，没有外露的转轴整流罩凸起，整个平尾下表面和机身后段曲面齐平，减少了不必要的气动阻力和反射源。

　　很多刚接触航空建模的工程师容易犯的错，就是为了视觉效果加很多多余的线条和凸起，实际上真正列装的隐身战机，表面每一根线条、每一个曲面的角度都是经过反复计算的，没有任何多余的结构。这个数模里所有的口盖轮廓线都做了锯齿化处理，锯齿角度统一，没有出现角度杂乱的问题，连机头下方的光电跟踪窗口，都做了菱形切角处理，窗口边缘和机身棱边平行，不会形成额外的反射面。座舱盖采用整体式圆弧设计，边缘的金属镀膜层的安装边界在数模上有清晰的标识，安装后和机身蒙皮完全齐平，没有突出的密封胶条结构，这点既可以降低飞行阻力，也能避免座舱形成腔体反射。

　　从结构设计的角度来说，这个数模的曲面分块完全符合实际航空制造的工艺要求，蒙皮分块的接缝全部沿着棱线或者曲面拐点布置，没有在连续曲面上出现横向接缝，既可以减少铆接带来的表面台阶，也能降低接缝处的雷达反射。主翼的前后缘襟翼、副翼的转轴轴线都做了精准的定位，偏转角度的预留范围符合实际飞行的操纵需求，不会出现偏转时和机身结构干涉的问题。垂尾的方向舵转轴同样做了埋入式设计，舵面偏转时和垂尾主体的间隙控制在合理范围，不会因为间隙过大形成额外的雷达反射空腔。

　　平时做这类飞行器模型的结构校核时，首先要检查的就是所有棱边的平行度，只要有一条棱边的角度和其他棱边不平行，就会额外增加一个雷达反射波瓣方向，直接影响整机的隐身性能。其次要检查所有曲面的曲率连续性，尤其是翼身融合、进气道鼓包、尾喷口这些关键部位，一旦出现G1以下的硬折角，不仅会影响气动性能，做隐身性能仿真的时候也会出现明显的反射尖峰。这个数模在这些细节上的处理都很到位，不管是用来做气动仿真的基准模型，还是做等比例展示模型的放样依据，都能满足工程层面的精度要求，不需要再花大量时间做曲面修补和细节调整。
