四环相扣式汽车品牌标识立体结构设计

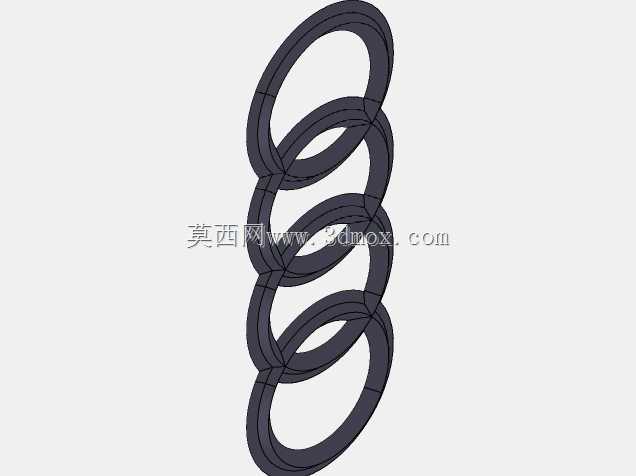

　　在汽车外饰零部件的设计体系中，品牌标识是承担品牌视觉识别、整车外观点缀功能的核心外饰件，这类零件的三维结构设计需要兼顾造型还原度、安装适配性、外观质感表现多重要求，本次呈现的四环相扣式品牌标识结构，完全围绕量产车外饰标识的实际应用需求完成结构搭建。从实际装车场景来看，这类标识通常布置在车辆前进气格栅中央、尾门行李厢盖居中位置、方向盘中央装饰罩、轮毂中心盖等区域，不同安装位置的标识对结构厚度、固定方式、曲面贴合度的要求存在明显差异，建模过程中需要针对不同安装场景预留对应的结构调整空间。设计思路上首先还原了四环等径、相邻环体相互交叠扣合的经典造型逻辑，每一个环体都采用等截面环形扫掠的方式生成基础实体，

　　环体的截面直径与环整体外径的比例严格按照品牌视觉规范设定，避免出现环体过粗显得臃肿、过细显得单薄的视觉问题，四个环体的中心处于同一条直线上，相邻环体的交叠深度保持一致，保证整体视觉的对称性与均衡感。结构细节处理上，环体之间的交叠区域做了实体布尔合并处理，不存在独立分离的环体结构，保证整个标识为一个完整的整体零件，避免后续装配出现环体错位、间隙不均的问题；标识的背面根据不同安装位置预留了对应的安装结构空间，比如粘贴式安装的版本会在背面预留平整的背胶粘贴平面，卡扣式安装的版本会在对应环体的内侧预留卡扣安装座与定位柱的位置，所有安装结构都不会突出标识正面的视觉区域，保证正面外观的完整性。外形尺寸与安装边界方面，

　　常规装车的前格栅标识整体长度控制在180mm-220mm区间，整体高度为环体外径的尺寸，整体厚度根据安装位置不同在3mm-8mm区间调整，比如布置在尾门的标识厚度偏薄，避免突出尾门曲面过多造成突兀感，布置在轮毂中心盖的标识尺寸更小，整体直径控制在60mm以内，厚度控制在2mm左右，适配轮毂盖的安装空间。建模过程中充分考虑了后续加工工艺的要求，比如采用ABS注塑加工的版本，所有外观面都做了脱模斜度处理，棱角位置做了微小的圆角过渡，避免注塑过程中出现应力集中、填充不足的问题；如果采用金属材质制作，比如铝合金抛光、不锈钢冲压的版本，环体的壁厚保持均匀一致，避免冲压或机加工过程中出现变形。从实际使用功能来看，这类标识除了基础的品牌识别作用，

　　还需要耐受车辆使用过程中的各类环境考验，比如高温暴晒、低温冰冻、雨水冲刷、洗车药剂腐蚀，所以结构设计上不存在积水的凹槽死角，所有表面都做了顺滑的曲面过渡，避免污渍积存；标识的边缘做了微小的圆角处理，不会出现锋利的边角，避免装配或日常使用过程中划伤人员。在整车外饰的匹配设计中，标识的安装基准面需要和对应安装位置的车身曲面完全贴合，建模时可以将标识的安装背面做成与车身曲面匹配的随形面，保证安装后标识与车身之间间隙均匀，不会出现一端翘起、缝隙不均的问题；四环之间的镂空区域需要做顺滑的边缘处理，避免出现视觉上的毛边感，提升标识的精致度。不同于平面印刷的标识，立体结构的标识需要通过光影变化凸显品牌质感，所以环体的正面曲面做了微弧处理，不是完全的平面，当光线照射时能够形成均匀的反光带，提升视觉档次；环体的侧面做了小角度的斜面过渡，和正面曲面顺滑衔接，从侧面观察标识时也不会出现生硬的棱角。在结构强度方面，整个标识的壁厚保持均匀，常规塑料版本壁厚在2.5mm左右，既不会因为壁厚过薄导致零件强度不足容易断裂，也不会因为壁厚过厚导致注塑过程中出现缩痕、翘曲等外观缺陷；交叠位置的壁厚做了局部减薄处理，避免材料堆积造成的外观瑕疵。针对不同的表面处理工艺，比如镀铬、喷漆、哑光处理等，建模时将外观面和非外观面做了明确的区分，外观面的曲面连续性达到G2以上，保证表面处理后不会出现曲面不平、反光扭曲的问题。
