奥迪轿车外观曲面造型结构设计

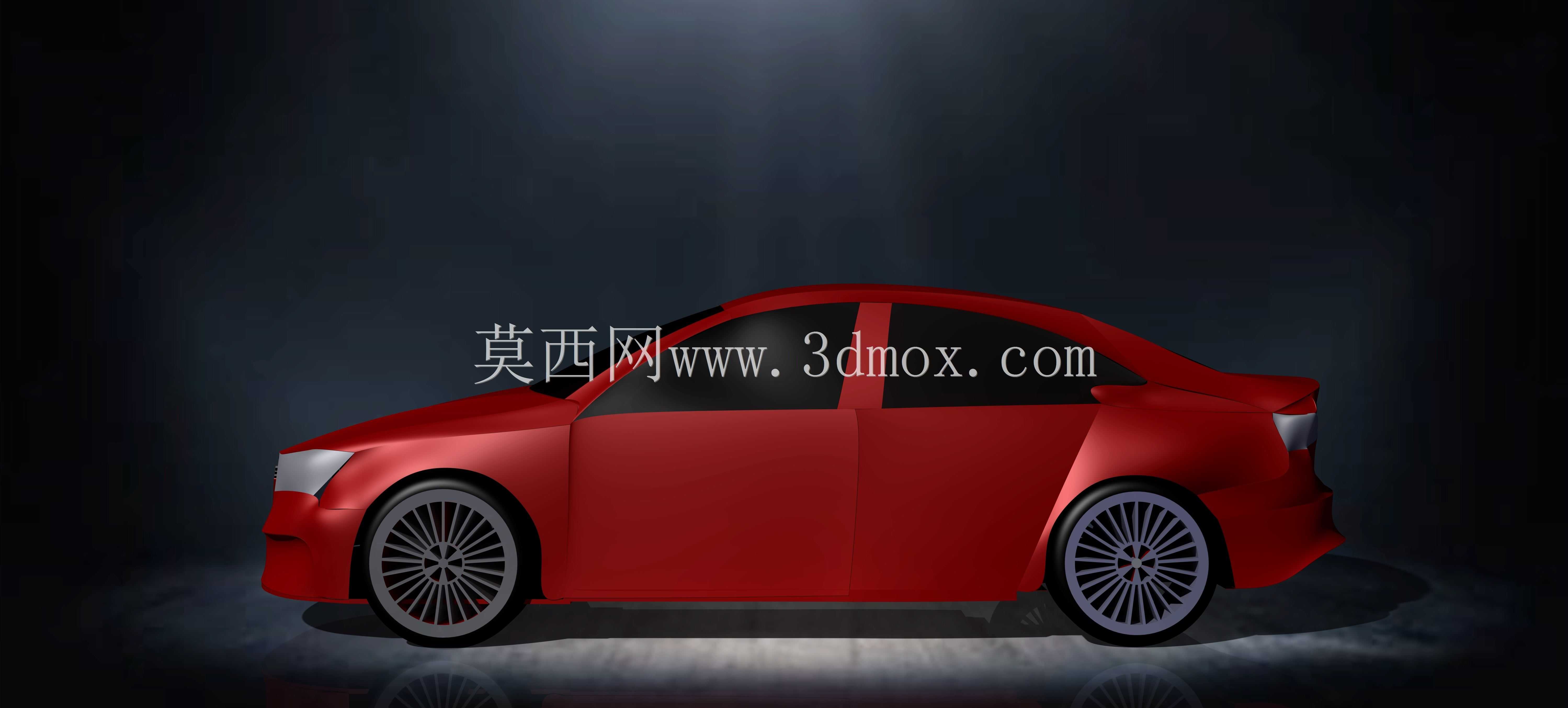

　　该模型聚焦家用三厢轿车的外观曲面结构搭建，从整车外饰的工程落地视角完成全流程的结构表达，覆盖乘用车外饰设计中从概念草绘到曲面固化的核心环节。日常开展乘用车外饰设计工作时，这类曲面模型可作为造型评审、结构干涉校验、空气动力学初步仿真的基础载体，适配整车研发前期的造型验证、油泥模型参考、外饰件开模前的数模核对等多个工程场景，能够帮助设计团队快速对齐造型风格与结构可行性的边界，减少后期实物验证阶段的反复修改成本。设计过程中优先遵循乘用车外饰的工程逻辑，先通过草绘轨迹勾勒整车侧面的核心轮廓线，确定轴距、前后悬长度、车身高度、轮距等核心硬点参数，再以轮廓线为基础搭建各曲面的控制网格，保证翼子板、车门、引擎盖、行李厢盖、

　　侧围等相邻曲面之间的曲率连续，避免出现曲面拐点、褶皱等不符合量产冲压工艺要求的结构问题。模型中对车轮与轮拱的匹配间隙做了符合工程实际的预留，轮拱的曲面弧度既满足轮胎跳动时的运动包络空间要求，也兼顾了外观的视觉协调性，多辐式轮毂的造型在还原实车视觉效果的同时，也考虑了轮毂结构的力学合理性，辐条的分布与厚度匹配常规乘用车铝合金轮毂的设计规范。车身侧面的腰线采用渐消式曲面处理，从前翼子板后方起始，贯穿前后车门把手位置，最终收束于尾灯侧边，这类腰线设计既能够强化车身侧面的视觉层次感，也在冲压工艺层面保证了曲面拔模角度符合量产要求，避免出现冲压负角导致的开模失败问题。车窗部分的曲面贴合侧围的整体弧度，

　　玻璃的倾斜角度匹配常规三厢轿车的风阻设计要求，A柱、C柱的曲面过渡充分考虑了驾驶员视野盲区控制与整车侧面线条的流畅性，车门分缝位置的线条走向与车身曲面曲率保持一致，分缝间隙预留符合乘用车外饰件的装配公差要求。前后保险杠的曲面与翼子板、侧围的衔接处做了平滑过渡处理，预留了灯具、进气格栅、牌照安装位的结构边界，能够为后续外饰附件的结构设计提供准确的安装基准。整车的外表面曲率分布经过反复调整，大面的高光走势流畅自然，没有出现扭曲、断差等问题，既满足造型的美观性要求，也符合空气动力学设计中对车身表面气流顺滑通过的基本要求，能够为后续的风阻仿真分析提供可靠的数模基础。在建模过程中，所有曲面的构建都以可制造性为核心前提，没有出现无法通过冲压、注塑工艺实现的极端曲面结构，各外观件的分块逻辑也遵循现有量产乘用车的装配逻辑，能够直接对接后续的结构详细设计环节，为外饰件的壁厚设计、安装卡扣布置、加强筋布局提供准确的外形基准。
