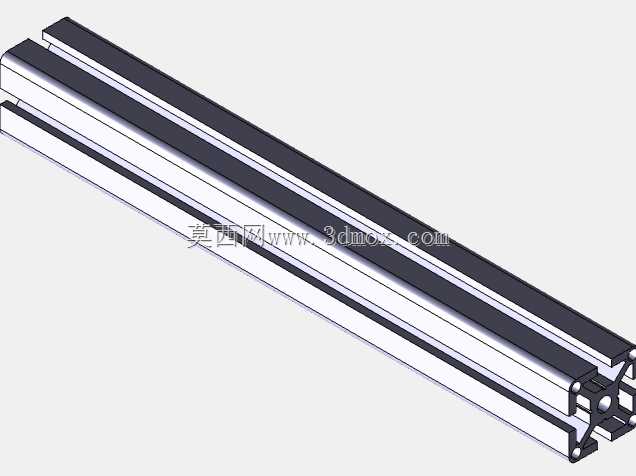

5050工业铝挤型材三维结构设计

　　在非标自动化设备、生产线防护围栏、检测工作台架体的搭建场景中，50系列等边铝型材是应用覆盖率极高的基础构件，这类型材的截面尺寸一致性直接决定了后续拼接的装配精度，本次建模的50x50规格型材，截面四边的安装槽位采用对称式布局，每侧槽口的卡接尺寸适配通用的T型螺栓、弹性螺母等标准紧固件，不需要额外在型材本体上打孔攻丝，就能完成多根型材的垂直、平行拼接，大幅缩短现场架体的装配周期。从实际工程使用的角度看，这类型材的槽道设计做了圆弧过渡处理，既可以避免应力集中导致的型材受载变形，也能让紧固件在槽内滑动调整位置时不会出现卡滞，不管是搭建小型的物料周转台，还是跨度较大的设备防护栏，都能通过调整型材的拼接长度适配不同的安装边界，

　　不需要额外定制特殊截面的构件。建模过程中优先还原了型材的截面特征，四个端角的连接筋做了等壁厚处理，保证型材在承受垂直载荷时的受力均匀，不会出现局部应力过大导致的弯折变形，槽口的收口尺寸严格匹配通用紧固件的头部尺寸，既保证螺栓头能顺利卡入槽道，又不会出现使用过程中紧固件从槽口滑脱的问题。很多刚接触机架设计的工程师容易忽略型材内腔的加强筋布局，这款50x50型材的中心位置采用十字加强筋结构，和四边的外壁连接成整体，相比空心结构的同尺寸型材，抗扭刚度提升近40%，在搭建有振动源的设备架体时，能有效减少架体的共振幅度，保证上面安装的检测元件、执行机构的运行稳定性。在实际选型应用中，这类50规格的型材常作为中型架体的主梁使用，

　　搭配同系列的角码、端盖、脚轮等配件，可以快速组装成不同功能的工装架体，比如生产线旁的物料存放架、设备外围的安全防护围栏、小型自动化设备的主机架，因为型材表面是阳极氧化处理的哑光质感，不需要额外做表面喷涂，组装完成后就能直接投入使用，后期如果需要调整架体结构，只需要松开紧固件就能重新拼接，不会像焊接架体那样出现改动就需要切割重焊的问题。建模时特意还原了型材槽道内的定位凸点，这个细节是很多简化模型容易遗漏的，实际装配时弹性螺母卡入槽道后，这个凸点可以对螺母起到临时定位的作用，在拧紧紧固件的过程中螺母不会跟着螺栓转动，能有效提升现场装配的效率。另外型材的端面尺寸严格控制在50mm的公称尺寸，公差范围控制在机械装配常用的精度区间内，

　　多根型材拼接成直角框架时，端面的贴合度能得到保证，不会出现拼接缝隙过大影响架体美观和结构强度的问题。在安装边界的适配性上，这款型材可以和同系列的不同规格型材通过专用连接件拼接，比如和40系列、30系列型材组合搭建分层架体，满足不同位置的载荷需求，主梁位置用50x50型材保证结构强度，辅梁位置用小规格型材降低整体架体的成本和重量。从结构设计的角度看，这类对称截面的型材在建模时不需要做额外的受力方向校核，因为四个方向的截面惯性矩完全一致，不管是哪个方向承受载荷，型材的抗变形能力都是相同的，设计师在做架体布局时不需要特意调整型材的安装方向，大幅降低了设计阶段的选型校核工作量。在实际的生产线改造项目中，这类型材的应用能大幅缩短施工周期，所有构件都是标准件，现场只需要按照设计图纸切割对应长度的型材，用标准紧固件拼接即可，不需要焊接、喷漆等工序，施工过程中不会产生焊渣、漆雾等污染物，适合在已经投产的车间内做改造施工，不会影响周边设备的正常生产。
